IEC60332-3 Alat uji untuk Propagasi Api Vertikal dari Kumpulan Kabel dan Kabel
Deskripsi Produk:

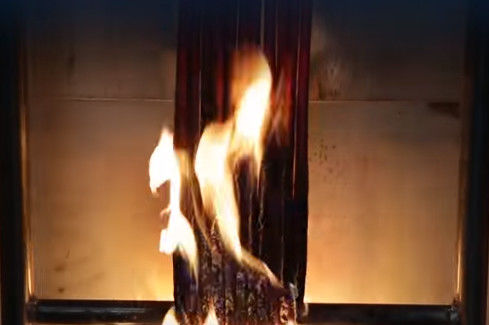

Peralatan ini digunakan untuk mengevaluasi pemasangan vertikal kawat dan kabel berkelompok atau kabel serat optik dalam kondisi yang ditentukan untuk menghambat kemampuan perangkat perambatan api vertikal, cangkang perangkat terbuat dari baja tahan karat SUS304 penuh, seluruhnya oleh kotak uji , sumber udara, tangga baja, sistem pemurnian emisi, sumber penyalaan dan komponen lainnya.
Standar:
IEC60332-3-21: 2018 "Pengujian pembakaran kabel dan kabel dalam kondisi kebakaran - Bagian 32: Pengujian perambatan api vertikal dari kabel dan kabel yang dipasang secara vertikal" AFR
Komposisi perangkat:

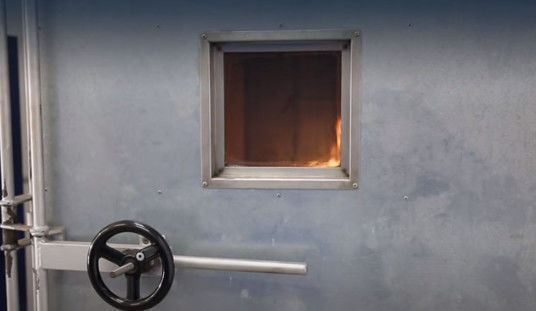

1. Ruang Uji
Perangkat percobaan adalah kotak mandiri dengan lebar (1000 ± 100) mm, kedalaman (2000 ± 100) mm, dan tinggi (4000 dari 100) mm.Dinding belakang dan kedua sisi ruang uji terbuat dari insulasi termal dengan koefisien perpindahan panas sekitar 0,7W, m-2K-1 (terdiri dari pelat baja tahan karat SUs304 setebal 1,5 mm, dilapisi dengan serat mineral isolasi setebal 65 mm ), dan dinding luar.Pintunya menggunakan baja tahan karat US304 setebal 1,5 mm.
2. Sumber udara
2.1 Saluran masuk udara dilengkapi dengan blower udara dengan aliran udara yang dapat diatur, dan laju aliran udara (5000 ± 500) L / mn ke ruang bakar.Saluran keluar udara dilengkapi dengan anemometer digital.
2.2 Setelah pengujian selesai: jika sampel masih menyala selama satu jam setelah pemadaman api, alarm disetel dan alat untuk menghentikan pembakaran dengan gaya selatan digunakan.
3. Jenis tangga tembaga
lebar (500 ± 5) mm lebar tangga baja standar (800 ± 10) mm tangga baja lebar terbuat dari ruang uji perangkat pemurnian knalpot batang baja tahan karat SUS304 dengan kipas buang di bagian atas, gas buang di dalam kotak Tarik kotak dengan kecepatan 6MS dan mengirimkannya ke menara pengumpul asap dengan anemometer tampilan digital.
4. Alat pemurnian emisi
4.1 Bagian atas kotak uji dilengkapi dengan kipas buang, dan gas buang tipe kotak dipompa keluar kotak dengan kecepatan 6M / S.Menara pengumpul asap dikirim keluar, dan ventilasi knalpot memiliki anemometer digital.
4.2 Pengumpulan dan pencucian asap Perangkat debu dan debu (Lihat Menara Penyerapan Gas Semprot DX-349A): Plastik tahan asam dan alkali internal, diameter 800mm, tinggi 4000mm
5.1 Jenis: Sumber penyalaan harus mencakup satu atau dua pembakar gas propana tipe pita dan pengukur aliran serta pencampur venturi yang terkait.Permukaan pemasok api harus berupa 242 pelat logam datar dengan diameter 1,32 mm.Jarak tengah lubang ini adalah 3,2 mm dan dibuat terhuyung-huyung dalam tiga baris dengan masing-masing 81, 80 dan 81 baris.Ukurannya berada pada kisaran 257 × 4,5 mm.Selain itu, sederet lubang kecil dibuka di kedua sisi papan api.Lubang pemandu ini dapat menjaga pembakaran api yang stabil sesuai dengan persyaratan obor GB / T 18380.31-2008.
5.2 Setiap obor dilengkapi dengan rotameter atau pengukur aliran massa yang secara akurat dapat mengontrol aliran propana dan udara.Pengukur aliran propana: kelas 3-30umin2.5, pengukur aliran udara: 10-100umin 2.5 kelas 53 posisi sumber pilot Tempatkan secara horizontal, (75 ± 5) mm dari permukaan depan spesimen kabel, (600 ± 5) mm dari bagian bawah ruangan, dan sumbu tangga tembaga simetris.Titik api obor harus dipusatkan di antara dua potongan melintang tangga dan setidaknya 500 mm dari ujung bawah spesimen.
Parameter teknik
Dimensi internal ruang bakar |
1000mmX2000mm x 4000mm (w * d * h) |
Ukuran tangga baja |
500mm × 3500mm (w * h), tipe lebar 800 × 3500mm |
Dengan obor tipe |
sejalan dengan GB / T18380.31-2008 |
Mixer venturi |
sejalan dengan GBT18380.31-2008 |
penyesuaian aliran udara di ruang bakar |
4500-500L / menit |
Pengaturan aliran propana |
3-30L / menit |
Pengaturan aliran udara terkompresi |
10-100L / menit |
Alat pengukur jurusan angin |
0,05-5m / dtk |
Termometer digital |
0 ~ 400 ℃
|
Dengan jenis posisi obor |
tinggi 600 ± 5mm, jarak horizontal yang dapat disesuaikan
|
