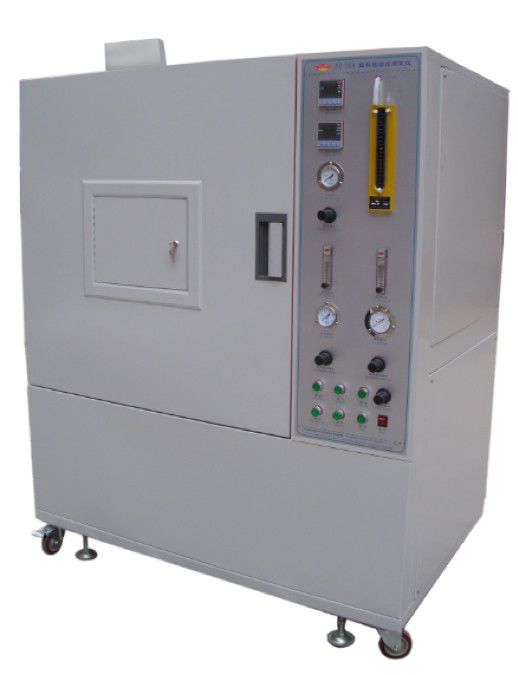

Penguji Kepadatan Asap Plastik ISO 5659, Ruang Uji Kepadatan Asap
Deskripsi Produk:
Meter kepadatan asap mudah terbakar plastik adalah jenis baru pengukuran kepadatan asap yang dikembangkan sesuai dengan ketentuan teknis yang ditetapkan dalam standar GB/8323.2-2008 dan ISO 5659-2 "Metode uji untuk penentuan kepadatan asap menggunakan metode ruang tunggal untuk produksi rokok plastik". Peralatan uji cocok untuk menentukan kepadatan optik spesifik dari asap yang dihasilkan ketika plastik dibakar, dan kepadatan optik spesifik maksimum adalah hasil uji. Digunakan untuk menilai kinerja pengasapan plastik dalam kondisi yang ditentukan.
Standar:
GB 8323.2-2008 "Plastik - Pembentukan Asap - Bagian 2: Metode Uji untuk Penentuan Kepadatan Asap dengan Metode Ruang Tunggal"
ISO 5659.2-2006 "Plastik - Pembentukan Asap Bagian 2: Penentuan Kepadatan Optik dengan Metode Ruang Tunggal" standar uji.
Komposisi:
Seluruh instrumen terdiri dari ruang tertutup, sistem pengukuran fotometrik, kerucut radiasi, sistem pembakaran, pemantik api, kotak uji, braket, instrumen pengukur suhu, dan perangkat lunak uji kepadatan asap. Rangkaian dikembangkan menggunakan mikrokontroler chip tunggal dan memiliki konten teknis yang tinggi dan kinerja yang stabil. Instrumen ini cocok untuk semua plastik, tetapi juga untuk evaluasi bahan lain (seperti karet, penutup tekstil, permukaan yang dicat, kayu dan bahan lainnya). Ini banyak digunakan oleh industri plastik, pabrik manufaktur bahan padat, dan unit penelitian dan eksperimen.
Parameter:
1.1 Pintu depan dilengkapi dengan jendela dan penutup buram yang menghalangi pergerakan jendela.
1.2 Bagian bawah kotak persegi dilengkapi dengan foil aluminium pecah untuk mencegah kelebihan tekanan. Cakram pecah terdiri dari cakram pecah pengaman dengan ketebalan 0,04mm, panjang 405mm dan lebar 200mm dan luas total 81000mm2. Perangkat pengatur tekanan di dalam kotak dipasang (lihat Gambar 2).).
1.3 Jendela cahaya: Atas dan bawah dua jendela cahaya Ø75mm, dengan pemanas listrik annular 9W di bawah jendela cahaya untuk memastikan suhu permukaan atas jendela cahaya (50oC ~ 55oC sesuai) untuk mengurangi konsentrasi asap di permukaan. Ke minimum, jendela berada di bagian atas kotak uji. Platform optik setebal 8mm dipasang di sekitar jendela cahaya di luar kotak uji. Platform optik dipasang dengan batang logam Ø15mm yang dapat menghubungkan platform tetap dan kotak uji.
1.4 ukuran bagian dalam: tinggi 914mmX lebar 914mmX dalam 610mm
1.5 Bahan: Terdiri dari tiga lapisan: pelat baja setebal 1,5mm di bagian luar, cat putih baking elektrostatik suhu tinggi, lapisan tengah terbuat dari lapisan asbes setebal 60mm, lapisan dalam baja tahan karat USU304 setebal 1,2mm, cat hitam baking elektrostatik suhu tinggi, dapat dengan mudah dibersihkan.
1.5 Saluran masuk dan saluran keluar udara: Saluran masuk udara dipasang di bagian atas kotak uji dan diameternya adalah Φ65mm. Katup solenoid dengan flensa mengontrol keadaan tertutup dan tertutup; saluran keluar udara dipasang di bagian bawah kiri, dan diameternya adalah Φ80mm. Katup solenoid dari flensa mengontrol keadaan tertutup dan tertutup dan termasuk kipas buang.
Fitur:
Sistem pengukuran fotolistrik: dari catu daya, tabung pengganda foton, film tembus pandang yang diperkuat, rana optik, filter, lembaran transparan netral, lensa, sistem optik, kamera, sumber cahaya, pemanas jendela cahaya.
2.1 sumber cahaya:
2.1.1 sumber cahaya: terdiri dari lampu pijar 6.5V, transformator untuk catu daya (input 220V output 6.5V), dan resistor variabel.
2.1.2 Pemasangan: Bohlam dipasang di kotak gelap buram di bagian bawah kotak uji dan terdiri dari sumber cahaya, lensa cembung, pemanas jendela optik, dan jendela optik.
2.1.3 Penambah jendela cahaya: Catu daya AC220V, kawat resistansi 9W dibungkus untuk memastikan bahwa suhu permukaan atas jendela cahaya (50 oC ~ 55oC) sesuai.
2.1.4 Lensa Cembung: Diameter 51mm, disesuaikan dan dikalibrasi untuk sepenuhnya membentuk cincin dengan diameter 51mm dan tidak ada cahaya lain di luar cincin.
2.1.5 jendela optik: terdiri dari film tembus cahaya yang tidak terhalang dan kotak gelap.
2.2 detektor fotolistrik:
2.2.1 Detektor foto: Terdiri dari tabung pengganda foton, filter amplifikasi, rana, filter, filter netral, lensa cembung, jendela optik, dan sebagainya.
2.2.2 Tabung pengganda foton:
2.2.2.1, Parameter tabung pengganda foton: tegangan: DC 1000V, catu daya: input 12V, output 0 ~ -1200V 2mA
2.2.2.2, pemrosesan sistem fotolistrik: detektor fotolistrik adalah tabung pengganda foton, terhubung dengan templat angka A/D, diproses oleh komputer amplifikasi multi-tahap. Dapat terus mengukur transmitansi cahaya dari kepadatan optik yang sesuai dengan waktu, yang merupakan jumlah respons sensitivitas spektral, mirip dengan respons mata telanjang dan arus gelap kurang dari 0,001uA. Sensitivitas minimum tabung pengganda foton dapat dibaca 100% pada jalur optik 0,5 filter netral dan satu filter amplifikasi ND-2 diperoleh.
2.2.3. Perkuat filter: Transmitansi cahaya ND-2.0 adalah 0,95% dan suhu sumber cahaya A adalah K=2854.
2.2.4, gerbang cahaya: untuk sekat, transmitansi cahaya yang dikoreksi 0% digunakan.
2.2.5, filter: Untuk mengkompensasi filter, kepadatan optik 0,1 ~ 1,0 dan 2,0 total 11 buah.
2.2.6, filter netral: ND-0.5, transmitansi cahaya 31,7%, suhu warna sumber cahaya A K = 2854.
2.2.7, Lensa Cembung: Diameter 51mm memungkinkan berkas langsung difokuskan ke titik kecil dan intens di pelat tembus pandang antara kotak kamera atas dan bawah.
2.2.7. Kalibrasi sistem optik: Filter netral dengan kepadatan optik 3.0 dan panjang gelombang 550-650 nm digunakan.
2.2.8, jendela optik: terdiri dari film tembus cahaya yang tidak terhalang dan kotak gelap.
Parameter:
Kerucut radiasi:
3.1, kerucut radiasi: terdiri dari elemen pemanas dengan daya terukur 2600W, dapat memberikan intensitas radiasi 10KW/m2~50KW/m2 di tengah permukaan sampel. Saat mengukur iradiasi di dua lokasi lain 25 mm dari pusat sampel, iradiasi di kedua lokasi ini tidak boleh kurang dari 85% dari iradiasi di pusat sampel.
3.2 Pemanas Kerucut Radiasi: Ditenagai oleh catu daya independen. Daya transformator isolasi satu fase adalah 3000W. Kontrol suhu dikendalikan oleh thyristor siklus cepat, dan suhu kontrol dapat distabilkan pada ±2°C.
3.3, meter aliran panas: Rentang pengukuran adalah 50kw/m2, menerima area radiasi dari area datar berdiameter 10mm, permukaan dilapisi dengan matte hitam, menggunakan pendingin air.
3.4. Pemantik api: Nosel pemantik api terbuat dari tabung tembaga berlubang Φ4.0mm, panjang nyala api, pengukuran level adalah 30mm.
Sistem pasokan gas:
4.1, sumber gas: kemurnian 95%, campuran propana dan udara, tekanan 170Kpa
4.2, meter aliran propana: 1~100cm3/menit
4.3, meter aliran udara: 5~500cm3/menit
Seluruh kinerja:
1. resolusi transmitansi cahaya: 0,0001%;
2. Rentang pengukuran: 0-100%; Pergeseran otomatis saat mengukur.
3. akurasi pengukuran: ± 3%;
4. tegangan kerja: AC200-240V 50Hz;
5.kelembaban sekitar: suhu ruangan -40 °C
6. Lingkungan kerja: Saat instrumen berjalan, cahaya langsung harus dihindari dan tidak boleh ada aliran udara paksa.

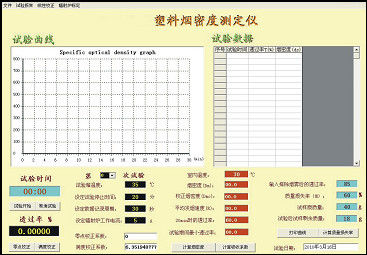

7. Perangkat lunak pengukuran: Berdasarkan antarmuka operasi WINDOWS XP, gaya LabVIEW. Menampilkan kurva transmitansi dan waktu. Antarmuka bahasa Inggris dan Cina, dan menyediakan manual instruksi dalam bahasa Cina dan Inggris. Lihat Gambar 3
