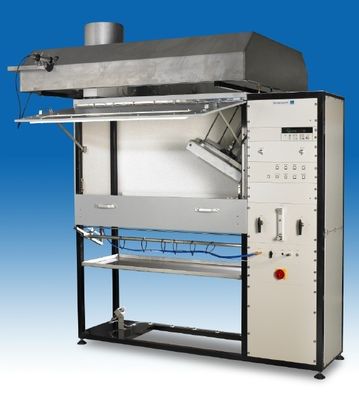

ISO 9239-1 Peralatan pengujian bahan bangunan / Peralatan pengujian kebakaran aliran panas radian lantai
Deskripsi:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, ketika dipadamkan dengan api pilot.
Standar:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

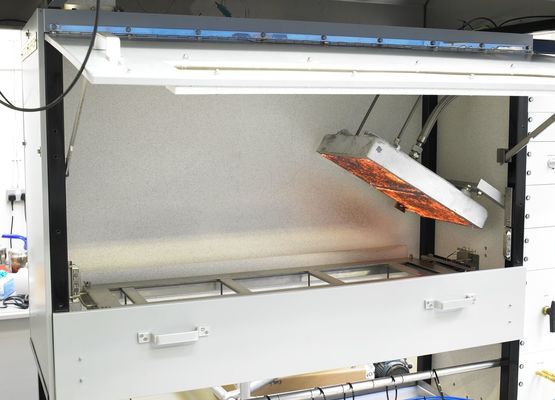

Ruang pengujian:
- papan silikat kalsium dengan ketebalan (13 ± 1) mm dan kepadatan nominal 650 kg/m3 hingga 750 kg/m3.
- kaca tahan api dengan dimensi (110 ± 10) mm x (1100 ± 100) mm jendela pengamatan.
-lapisan logam luar
-di bawah pintu akses untuk platform sampel uji
Pemegang spesimen:
- baja tahan panas L-profil stainless dengan ketebalan (2,0 ± 0,1) mm
-ukuran keseluruhan (1140 ±10) mm dengan ((325 ±10) mm x (22 ±2) mm

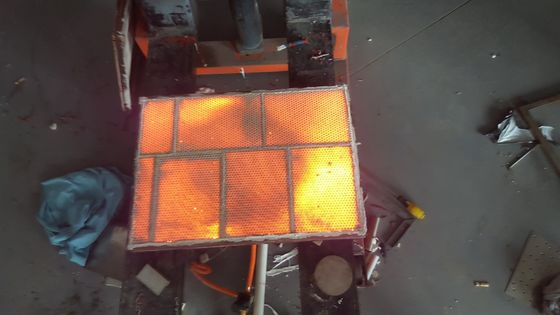

Panel Radiant Berbahan Bakar Gas:
-panel dari bahan tahan api berlubang sumber panas radian
-area (300 ± 10) mm x (450 ± 10) mm
-suhu kerja maksimum sampai 900 oC
Pilot Burner:
- diameter internal nominal 6 mm dan diameter luar 10 mm
- Bahan bakar: propana kelas komersial dengan nilai kalori sekitar 83 MJ/m3
Sistem knalpot:
-kapasitas 39 m3/min pada (25 oC, 1 bar) sampai 85 m3/min
-kecepatan udara di tumpukan knalpot (2,5 ± 0,2) m/s ± 0,1 m/s
Pirometer Radiasi:
- kisaran 480 oC sampai 530 oC (suhu tubuh hitam), akurasi ± 50 oC.
- melihat area lingkaran dengan diameter 250 mm dari jarak sekitar 1,4 m
- substansial konstan antara panjang gelombang 1 um dan 9 um
Pengukur aliran panas:
- Tipe Schmidt-Boelter tanpa jendela dan dengan diameter 25 mm.
- rentang dari 0 sampai 15 kW/m2 ± 0,2 kW/m2.
-keakuratan ± 3% dari nilai yang diukur.
Parameter teknis:
| Jangkauan pengukuran dari fluxmeter panas |
(0-15) Kw/m2 |
| Keakuratan fluxmeter panas |
± 0,2kw /m2 |
| Keakuratan fluxmeter panas |
< ± 3%; |
| Kesalahan suhu tubuh hitam |
± 5 oC |
| Tingkat ekstraksi asap |
(2.5 ± 0.2) m/s |
| Kapasitas ekstraksi asap |
(39-85) m3/menit |
| Ukuran panel radiant tahan api berlubang |
300 mm * 450 mm, dan dapat menahan suhu hingga sekitar 900 oC |
| Termokopel |
tipe K baja tahan karat termokopel lapis baja dengan diameter 3,2 mm |
| Persyaratan distribusi aliran panas |
pada 200mm: (9,1 ± 0,4) KW/m2 |
| Pada 400mm: ((5,0 ± 0,4) KW/m2 |
| Pada 600mm: ((2.4 ± 0.2) KW/m2 |
| Gas pembakaran |
gas propana (dipunyai oleh pengguna) |
| Aliran gas pembakaran |
(0,026 ± 0,002) L/S |
| Pembakar pembakaran |
¢ 10 mm Diameter luar ¢ 6 mm diameter dalam, tabung pembakar pada 35 ¢ 0,7 mm lubang |
| Ketinggian api |
60 ~ 120mm diatur |
| Sistem pembakaran |
pemicu elektronik tegangan tinggi |
| Sistem knalpot yang kuat |
mesin dilengkapi dengan kipas pembuangan yang kuat. Ketika tes selesai, sistem kipas pembuangan diaktifkan untuk mengeluarkan gas limbah ke luar ruangan |
- timbangan baja
- pilot burner
- anemometer
- pirometer radiasi
- alat penantian waktu
