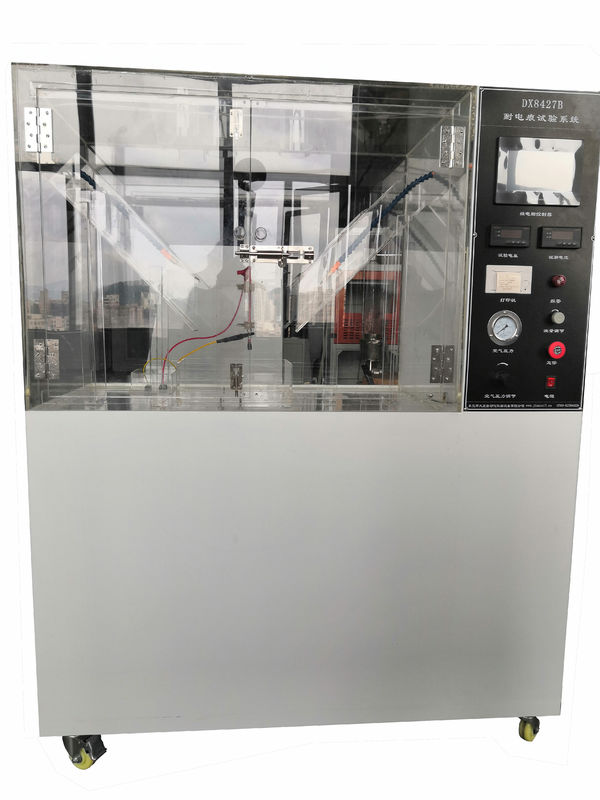

Peralatan Pengujian Resistansi Pelacakan Kabel dan Kawat Listrik Mesin pengujian laboratorium

GB/T 3048.7 2008 Peralatan Pengujian Resistensi Pelacakan Kabel dan Kawat Listrik

Lingkup:

Uji kemampuan kawat dan kabel untuk menahan kerusakan yang disebabkan oleh jejak listrik yang disebabkan oleh kebocoran permukaan dalam kondisi kotor.

Standar:

Perangkat pengujian untuk GB/T 3048.7?? 2008, GB14049-2008.

Spesifikasi:

Sprinkler uji:

- tiga posisi, nozzle stainless steel independen, lubang nozzle: 16, aperture: 0.5mm;

Cairan uji:

- 1 liter air natrium klorida (sekitar 0, 2%) Surfactant 0, 1% Para-octyl phenyl polyoxylene (distribusi botol)

Konduktivitas cairan:

- (3000-400) uS/ cm, Konduktivitas meter untuk penggunaan pelanggan sendiri, pengukuran konduktivitas meter

Tekanan semprot:

- kontrol tekanan pompa vakum, tekanan konstan diatur;

Semprotan stroke:

- ≥ 1m;

Ketinggian semprot:

- 600mm ± 10mm diatur;

Kecepatan penyemprotan:

- (3±0,01) m/s;

Percepatan aliran semprot:

- (0.5±0.1) mm/ min. dalam waktu 2 detik

Siklus semprot:

- 30 detik; semburan 10s; intermiten 20s

Tinggi dasar sampel:

- 100 mm±5 mm; sudut: 45

Jendela pengamatan:

- kaca tahan ledakan, ukuran: 580 mm * 380 mm

Eksos uji:

- dilengkapi dengan sistem knalpot otomatis, kecepatan angin: 0,2m / s

Ukuran bentuk:

- 1120mm × 650mm × 1350mm

Sumber daya uji:

- 220V / 50-60Hz

Tegangan yang diterapkan:

- tes frekuensi daya tegangan tinggi 0 ~ 5kV ± 5% (tersusun tetap);

Instrumen pengukuran tegangan dan arus:

- akurasi ≥ 1.0;Kesalahan nilai yang diukur≤±3%;
