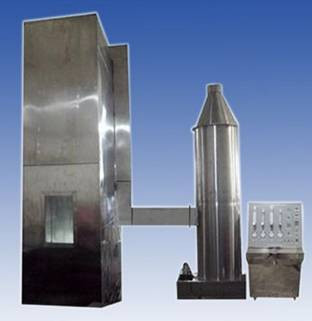

Penguji Pembakaran Bundel Kabel Kawat DX8349

Penguji Pembakaran Bundel Kawat & Kabel DX8349, untuk mengevaluasi kemampuan kawat dan kabel yang dipasang secara vertikal dalam bundel

Penguji Pembakaran Bundel Kawat & Kabel DX8349

Ruang lingkup aplikasi:Digunakan untuk mengevaluasi kemampuan kawat dan kabel atau kabel optik yang dipasang secara vertikal dalam bundel untuk menghambat penyebaran api secara vertikal dalam kondisi tertentu, dan proses penggunaan perlu bekerja sama dengan menara penghilang debu asap. Seluruh mesin terdiri dari beberapa bagian, seperti ruang uji, sumber udara, tangga baja, sistem pemurnian emisi, dan sumber pengapian.

Sesuai dengan standar:sesuai dengan GB/T18380.31-2008, IEC60332-3-10-2018 "Uji Pembakaran Kabel dan Kabel Optik dalam Kondisi Api Bagian 31: Perangkat Uji Penyebaran Vertikal Api Kawat dan Kabel Bundel yang Dipasang Secara Vertikal" dapat memenuhi persyaratan GB/T18380.32-2008/IEC60332-3-21:2000 Uji api kabel dan kabel optik dalam kondisi api Bagian 32: Uji penyebaran vertikal api kawat dan kabel bundel yang dipasang secara vertikalAkelas F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Uji Pembakaran Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 33: Uji Penyebaran Vertikal Api Kawat dan Kabel Bundel yang Dipasang Secara Vertikal - Kelas A", GB/T18380.35-2008/IEC60332-3-24:2000 Uji api kabel dan kabel optik dalam kondisi api Bagian 35: Uji penyebaran vertikal api kawat dan kabel bundel yang dipasang secara vertikal KategoriC", GB/T18380.36-2008/IEC60332-3-25:2000”Uji api kabel dan kabel optik dalam kondisi api Bagian 36: Uji penyebaran api kawat dan kabel bundel yang dipasang secara vertikal KategoriD".

Parameter Teknis:

Ruang uji: Perangkat eksperimen harus berupa ruang yang berdiri sendiri dengan lebar (1000±100) mm, kedalaman (2000±100) mm, dan tinggi (4000±100) mm. Dinding belakang dan kedua sisi ruang uji harus terbuat dari koefisien perpindahan panas sekitar 0,7W?m-2? K-1 isolasi termal, pelat baja tahan karat USU304 setebal 1,5mm, serat mineral isolasi setebal 65mm di tengah, pelat baja tahan karat USU304 setebal 1,5mm di luar

2. Sumber udara:

Saluran masuk udara dilengkapi dengan anemometer kecepatan udara digital, dan laju aliran gas udara adalah (5000±500) L/menit.

Setelah uji selesai: jika sampel masih terbakar selama satu jam setelah menghentikan api, ada alarm dan perangkat untuk secara paksa menghentikan pembakaran dengan hujan.

3. Jenis tangga baja: tangga baja standar lebar (500±5) mm (800±10) mm tangga baja lebar yang terbuat dari baja bundar tahan karat USU304

4. Perangkat pemurnian pelepasan:

Bagian atas ruang uji dilengkapi dengan anemometer digital untuk memastikan bahwa laju aliran angin kurang dari 8M/S, yang tidak akan memengaruhi aliran udara di ruang uji.

Perangkat pengumpulan dan pencucian asap: baja tahan karat SUS304, diameter 800mm, tinggi 3500mm.

Sumber pengapian

1. Jenis: Sumber pengapian harus mencakup satu atau dua obor gas propana sabuk dan meter aliran serta pencampur venturi pendukungnya. Permukaan api harus dibor dengan 242 pelat logam datar dengan diameter 1,32 mm, jarak pusat lubang-lubang ini adalah 3,2 mm, dan mereka berselang-seling dalam tiga baris, masing-masing baris adalah 81, 80 dan 81, didistribusikan dalam rentang ukuran nominal 257×4,5 mm. Selain itu, satu baris lubang kecil dipotong di setiap sisi penyembur api, dan lubang pilot ini dapat menjaga api tetap menyala dengan stabil. Setiap obor harus dilengkapi dengan perangkat yang akurat untuk mengontrol laju masuknya propana dan udara. Rotameter atau meter aliran massa dapat digunakan

2. Obor pada sumber pengapian harus ditempatkan secara horizontal, (75±5) mm dari permukaan depan sampel kabel, (600±5) mm dari bagian bawah ruang uji, dan simetris dengan sumbu tangga baja. Titik pengapian obor harus terletak di tengah antara dua anak tangga tangga baja dan setidaknya 500mm dari ujung bawah spesimen.

Parameter Teknis:

1. Ukuran kotak uji adalah 1.000 (L) X2.000 (D) X4.000 (T) mm, dan bagian tengah diisi dengan kotak bahan wol mineral

2. Bagian bawah kotak berjarak 150 mm dari dinding depan, dan ada ruang pemasukan udara 800 (L)X400 (D)mm.

3. Ruang buang atas adalah 300 (L) X 1.000 (D) mm.

4. Ukuran tangga baja lebar 500 (L) X3.500 (T), 1 buah

5. Ukuran tangga baja standar 800 (L) X3.500 (T), 1 buah

6. 2 perangkat pembakar propana standar strip

7. 2 perangkat pencampur gas venturi

8. Pengukur tekanan dan perangkat katup pereduksi tekanan dapat menyesuaikan tekanan propana dan udara menjadi 0,1Mpa

9. Rotameter menyesuaikan dan mengatur laju aliran gas

10. Kotak menyediakan tangga baja dan pagar, yang nyaman bagi pengguna untuk mendeteksi di bagian atas

11. Dilengkapi dengan katup bola untuk menutup sumber udara secara manual

12. Secara otomatis mengatur waktu uji pembakaran, dan secara otomatis memutus sumber gas pada saat itu

13. Termokopel pada dinding bagian dalam kotak dapat menampilkan suhu internal kotak

14. Dimensi kotak pembakaran: 1120 (L) X2195 (D) X5077 (T) mm

15. Dimensi kotak kontrol: 1280 (L) X770 (D) X1200 (T) mm

16. Catu daya: AC 220V, 50/60Hz, 2A

17. Sumber udara: propana, udara (disediakan oleh pelanggan)

Menara penghilang debu asap:Terutama digunakan untuk menghasilkan gas buang dalam proses eksperimen, dan gas yang dikeluarkan setelah diproses oleh menara penghilang debu asap memenuhi persyaratan perlindungan lingkungan.

Bahan: Seluruh badan scrubber terbuat dari bahan PP, tidak ada komponen logam dalam sistem, dan memiliki ketahanan asam dan alkali serta ketahanan korosi yang sangat tinggi;

Lapisan cairan sirkulasi: dapat diisi dengan air keran, juga dapat diisi dengan cairan pencuci, efek cairan pencuci lebih baik, untuk mencegah pembuangan limbah ke dalam korosi bagian bawah menara pencuci;

Lapisan udara: gas buang yang dipancarkan dalam proses produksi atau eksperimen yang perlu diolah, dan lapisan udara terhubung dengan saluran masuk udara untuk memungkinkan limbah masuk ke lapisan udara;

Lapisan pengisi: Bahan pengisi scrubber terbuat dari bola berlubang sedang tipe landak PP, yang dibentuk dalam bentuk TELLERTT multi-gigi, dan ada jendela di permukaan lapisan pengisi, yang nyaman untuk membersihkan bola di lapisan pengisi. Fungsi utama lapisan pengisi adalah untuk menyebarkan gas buang di lapisan udara dan menjadikannya limbah yang tersebar, sehingga gas buang dapat dibersihkan sepenuhnya di lapisan semprotan air;

Lapisan semprotan air: Kepala penyiram di lapisan semprotan air mengadopsi rotasi PP120 derajat tanpa menyumbat kepala penyiram, mencakup 95% area, dan lapisan semprotan air memiliki jendela independen untuk memfasilitasi inspeksi kondisi kerja kepala penyiram;

Lapisan anti-kabut: Secara efektif dapat menyaring kotoran di udara, dan pada saat yang sama, juga dapat mencegah kristal kabut air dalam gas buang mengkorosi dinding bagian dalam scrubber;

Pompa sirkulasi: Pompa sirkulasi membuat cairan di lapisan cairan sirkulasi bersirkulasi melalui kepala penyiram untuk menghemat air.

Dimensi: 1500 (L) × 1000 (D) × 3000 (T) mm;

Catu daya: AC 380V tiga fase, 50/60Hz, 10A.
