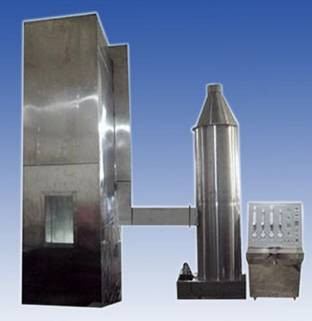

DX8349 Penguji pembakaran bundel kawat & kabel

Lingkup penerapan:Hal ini digunakan untuk mengevaluasi kemampuan kabel dan kabel yang dipasang secara vertikal atau kabel optik untuk menghambat penyebaran api secara vertikal dalam kondisi tertentu,dan proses penggunaan perlu bekerja sama dengan menara penghapusan debu asapSeluruh mesin terdiri dari beberapa bagian, seperti ruang uji, sumber udara, tangga baja, sistem pemurnian emisi, dan sumber pengapian.

Sesuai dengan standar:sesuai dengan GB/T18380.31-2008, IEC60332-3-10-2018 "Pengujian Kebakaran Kabel dan Kabel Optik dalam Kondisi Api Bagian 31:Vertikally Installed Bundled Wire and Cable Flame Vertical Spread Test Device" dapat memenuhi persyaratan GB/T18380..32-2008/IEC60332-3-21:2000 Uji api kabel dan kabel optik dalam kondisi api Bagian 32: Uji penyebaran api vertikal kabel dan kabel yang dipasang secara vertikalAKelas F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Pengujian Kebakaran Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 33:Uji penyebaran api vertikal dari kabel dan kabel yang dipasang secara vertikal - Kelas A", GB/T18380.35-2008/IEC60332-3-24:2000 Uji api kabel dan kabel optik dalam kondisi api Bagian 35: Uji penyebaran api vertikal kabel dan kabel yang dipasang secara vertikalC" GB/T18380.36-2008/IEC60332-3-25:2000 ′ Uji api kabel dan kabel optik dalam kondisi api Bagian 36: Uji penyebaran api kabel dan kabel yang dipasang secara vertikal KategoriD".

Parameter teknis:

• Ruang uji: Perangkat percobaan harus menjadi ruang yang mendukung diri dengan lebar (1000±100) mm, kedalaman (2000±100) mm dan tinggi (4000±100) mm.Dinding belakang dan kedua sisi ruang uji harus dibuat dari koefisien perpindahan panas sekitar 0.7W?m-2? K-1 insulasi termal, USU304 plat baja tahan karat tebal 1,5mm, 65mm tebal isolasi serat mineral di tengah, 1.5mm tebal USU304 plat baja tahan karat di luar

2Sumber udara:

Inlet udara dilengkapi dengan anemometer kecepatan udara digital, dan laju aliran gas udara adalah (5000±500) L/menit.

Setelah pengujian selesai: jika sampel masih terbakar selama satu jam setelah api dihentikan, ada alarm dan perangkat untuk menghentikan pembakaran dengan paksa karena hujan.

3Jenis tangga baja: lebar (500±5) mm tangga baja standar (800±10) mm lebar tangga baja dari USU304 stainless steel bulat

4Perangkat pemurni pembuangan:

Bagian atas ruang uji dilengkapi dengan anemometer digital untuk memastikan bahwa aliran angin kurang dari 8M/S, yang tidak akan mempengaruhi aliran udara di ruang uji.

Perangkat pengumpulan asap dan pencucian: SUS304 stainless steel, diameter 800mm, tinggi 3500mm.

Sumber pembakaran

1Tipe: Sumber pembakaran harus mencakup satu atau dua sabuk gas propana blowtorches dan flowmeters pendukung mereka dan venturi mixer.Permukaan api harus dibor dengan 242 pelat logam datar dengan diameter 1.32 mm, jarak pusat lubang ini adalah 3,2 mm, dan mereka terhambat dalam tiga baris, setiap baris adalah 81, 80 dan 81, didistribusikan dalam kisaran 257 × 4,5 mm ukuran nominal.deretan lubang kecil dipotong di setiap sisi flamethrowerSetiap blowtorch harus dilengkapi dengan perangkat yang tepat untuk mengontrol laju masuknya propana dan udara.Rotometer atau massa flowmeter dapat digunakan

2. blowtorch pada sumber pembakaran harus ditempatkan secara horizontal, (75±5) mm dari permukaan depan sampel kabel, (600±5) mm dari bagian bawah ruang uji,dan simetris dengan sumbu tangga bajaTitik pembakaran blowtorch harus berada di tengah antara dua tangga baja dan setidaknya 500 mm dari ujung bawah sampel.
