IEC61215 IEC61646 UL1703 Peralatan pengujian dampak

IEC61215 Modul fotovoltaik Hail Machine Impact Test Equipment Impact Tester Standar pengujian IEC61646 UL1703

Spesifikasi teknis:

1Perangkat peluncuran.

Sumber listrik adalah udara terkompresi dari kompresor udara

b. Tekanan udara: 6 ~ 8 bar

c. Puck hoki es diisi secara manual dengan satu tembakan

d. Panjang barel adalah sekitar 940mm

e. Tong dapat diganti

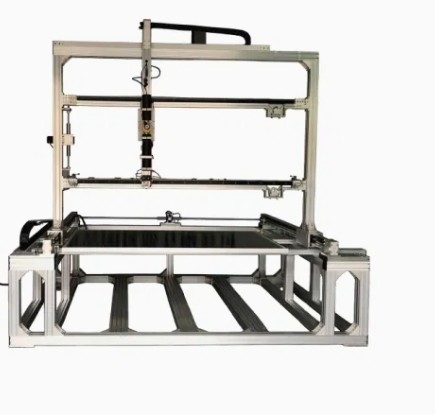

2. perangkat penentuan posisi mobile

a. Jarak bergerak sumbu X adalah sekitar 2100mm

b. Jarak bergerak sumbu Y adalah sekitar 1000mm

C. Keakuratan penentuan posisi ≤1mm

d. Daerah benturan 2000x1000mm

e. Mode panduan adalah rel panduan impor berkualitas tinggi

f. Mode mengemudi mengadopsi servo motor + roda sinkron impor

Mode kontrol posisi adalah posisi otomatis dari kontrol komputer bagian atas.

3Sistem dan prinsip pengukuran kecepatan

a. Dengan mengukur waktu ketika pukunya melewati sensor kecepatan inframerah, dan pada saat yang sama menangkap waktu t ketika sinar inframerah diblokir,kecepatan puk dihitung berdasarkan V=S/t

Speedometer mengadopsi sensor kecepatan inframerah presisi tinggi

C. Keakuratan sensor kecepatan inframerah ± 5%

d. Kisaran kecepatan pegangan adalah 0 ~ 40m/s

e. Kecepatan hoki es: kecepatan puk diameter 25 mm 23,0 m/s ± 5%

Kecepatan puk 35 mm diameter 27,2 m/s ± 5%

Diameter 45mm kecepatan puk 30,7m/s±5%

4. Metode persiapan hoki es dan jamur

a. Isi cetakan hoki es dengan air dan letakkan di lemari es, dan setelah air dingin dan membeku,mengambil bola hoki es secara terpisah dan meletakkannya di kotak penyimpanan hoki es untuk digunakan nanti.

b. Cetakan terbuat dari bahan khusus yang tidak mudah untuk memperluas dan cacat

c. Diameter rongga dalam adalah 25 mm < 1%; 35 mm < 1%; 45 mm < 1%

d. 6 puk dalam satu cetakan; Setidaknya 2 set cetakan dalam satu spesifikasi

e. Teknologi pengolahan rongga cetakan diproses oleh alat mesin CNC presisi tinggi

f. Diameter puk hoki es adalah 25 mm < 5%; 35 mm < 5%; 45 mm < 5%

g. Berat hoki es adalah 7,53 g < 5%; 20,7 g < 5%; 43,9 g < 5%

h. Kulkas -10 °C
