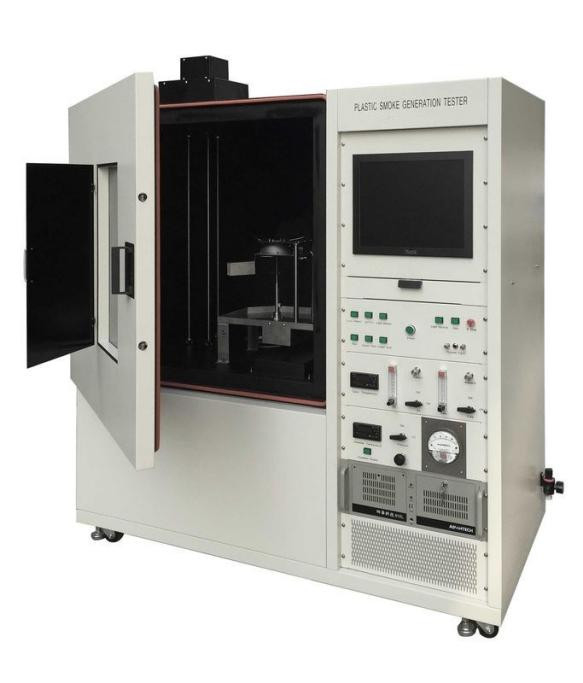

DX8368 Penguji kepadatan asap plastik

1, Sesuai dengan standar: Memenuhi persyaratan GB8323.2-2008 "Pengeluaran Asap Plastik Bagian 2: Metode Kamar Tunggal untuk Menentukan Densitas Asap" dan ISO5659.2-2006 "Plastik Generasi Asap Bagian 2: Metode Kamar Tunggal untuk Menentukan Densitas Optik" standar pengujian.
2, Lingkup aplikasi: Cocok untuk mengukur kepadatan optik spesifik asap yang dihasilkan selama pembakaran plastik, dan mengambil kepadatan optik spesifik maksimum sebagai hasil pengujian.Hal ini digunakan untuk mengevaluasi kinerja merokok plastik di bawah kondisi tertentu.
Penguji kepadatan asap plastik adalah jenis peralatan pengujian baru yang dikembangkan berdasarkan kondisi teknis yang ditentukan dalam standar GB/8323.2-2008 dan ISO5659-2 "Pembentukan asap plastik - Bagian 2: Metode ruang tunggal untuk mengukur kepadatan asap".
3, Parameter utama: Seluruh instrumen terdiri dari ruang uji tertutup, sistem pengukuran fotometer, kerucut radiasi, sistem pembakaran, pembakar, kotak uji, bracket,alat pengukur suhu, dan perangkat lunak pengujian kepadatan asap; Sirkuit ini dikembangkan menggunakan mikrokontroler, dengan kandungan teknis yang tinggi dan kinerja yang stabil.Instrumen ini cocok untuk semua plastik dan juga dapat digunakan untuk evaluasi bahan lain (seperti karetIni banyak digunakan di pabrik produksi dan unit penelitian dan pengujian di industri plastik dan bahan padat.
1Kotak uji: Pintu depan dilengkapi dengan jendela dan payung sinar matahari yang tidak transparan yang dapat menghalangi gerakan jendela.
Bagian bawah kotak persegi dilengkapi dengan foil aluminium tahan ledakan untuk mencegah tekanan berlebihan.dengan luas total 81000mm2Kotak ini dilengkapi dengan perangkat pengatur tekanan internal (Gambar 2).
Jendela cahaya: Ada dua jendela cahaya Ø 75mm di bagian atas dan bawah, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceJendela cahaya bagian atas terletak di bagian atas kotak uji, dan platform optik tebal 8 mm dipasang di sekitar jendela cahaya di luar kotak uji.Platform optik diperbaiki dengan batang logam Ø 15mm yang dapat menghubungkan platform tetap dan kotak uji.
Dimensi internal: tinggi 914mm x lebar 914mm x kedalaman 610mm
Dimensi eksternal: tinggi 16800mm, lebar 14500mm, kedalaman 850mm (dimensi ini hanya untuk referensi)
Bahan: Terdiri dari tiga lapisan: lapisan luar pelat baja tebal 1,5 mm, suhu tinggi electrostatic baking off cat putih, lapisan tengah lapisan asbes tebal 60 mm, lapisan dalam 1.2 mm tebal USU304 stainless steel, cat hitam dengan suhu tinggi, mudah dibersihkan.
Inlet udara dan outlet knalpot: Inlet udara dipasang di bagian atas kotak uji, dengan diameter Φ 65 mm, dikendalikan oleh katup solenoid bergelombang baik dalam keadaan tertutup maupun tertutup;Port knalpot dipasang di bagian bawah di sebelah kiri, dengan diameter Φ 80mm, dikendalikan oleh katup solenoid flange dalam kedua keadaan tertutup dan tertutup, dan dilengkapi dengan kipas buang.
2Sistem pengukuran optoelektronik: terdiri dari catu daya, tabung fotomultiplier, amplifikasi film transparan, shutter, filter, film transparan netral, lensa, sistem optik kotak gelap,sumber cahaya, dan lampu jendela pemanas.
Sumber cahaya: terdiri dari lampu pijar 6,5V, trafo yang menyediakan daya (input 220V output 6,5V), dan resistor variabel.
Pemasangan: Lampu lampu dipasang dalam kotak gelap yang tidak transparan di bagian bawah kotak uji, yang terdiri dari sumber cahaya, lensa cembung, pemanas jendela cahaya, dan jendela optik.
Aktuator jendela cahaya: didukung oleh AC220V, dikelilingi oleh kawat resistansi 9W, untuk memastikan suhu permukaan jendela cahaya (50°C~55°C) sesuai.

Lensa cembung: Dengan diameter 51mm, telah disesuaikan dan dikalibrasi untuk membentuk cincin dengan diameter 51mm tanpa sinar cahaya lain di luar cincin.
Jendela optik: terdiri dari film transparan yang tidak terhalang dan kotak gelap.
Fotodetektor: terdiri dari tabung fotomultiplier, filter amplifikasi, shutter, filter, filter netral, lensa cembung, jendela optik, dll.
Parameter tabung fotomultiplier: tegangan: DC 1000V, catu daya: input 12V, output 0-1200V2mA
Pengolahan sistem optoelektronik: Fotodetektor adalah tabung fotomultiplier yang terhubung ke template angka A / D dan diproses oleh mikro komputer amplifikasi multi-tahap.Dapat terus mengukur transmisi kepadatan optik yang sesuai dari waktu ke waktu, yang merupakan 5 kuantitas respon sensitivitas spektral, mirip dengan respon mata telanjang dan arus gelap di bawah 0,001uA.Sensitivitas minimum tabung fotomultiplier dapat dibaca 100% melalui 0.5 filter netral dan filter amplifikasi ND-2 pada jalur optik.
Filter amplifikasi: ND-2.0 dengan transmisi 0,95% dan suhu warna sumber cahaya A K=2854.
Gerbang cahaya: digunakan untuk baffle dan koreksi 0% transmisi.
Filter: Untuk mengkompensasi filter, ada total 11 buah dengan kepadatan optik berkisar dari 0,1 hingga 1,0 dan 2.0.
Filter netral: ND-0.5, transmisi 31,7%, suhu warna sumber cahaya K=2854.
Lensa cembung: Dengan diameter 51 mm, sinar cahaya langsung dapat difokuskan ke titik kuat kecil di pelat transparan antara kotak gelap atas dan bawah.
Kalibrasi sistem optik: Deteksi menggunakan filter netral dengan kepadatan optik 3,0 dan panjang gelombang 550-650nm.
3Konus radiasi: terdiri dari elemen pemanasan dengan daya nominal 2600W, mampu memberikan intensitas radiasi 10KW/m2 ~ 50KW/m2 di pusat permukaan sampel.Ketika menguji iradians di dua posisi lain 25mm dari pusat sampel, iradians di kedua posisi ini tidak boleh lebih rendah dari 85% dari iradians di pusat sampel.
Radiation cone heater: didukung oleh sumber daya independen, dengan daya transformer isolasi satu fase 3000W. Kontrol suhu mengadopsi kontrol tiristor dengan siklus cepat,yang dapat menstabilkan suhu pada ± 2 °C.
Meter aliran panas: Area datar dengan kisaran 50kw/m2 dan diameter area penerima radiasi 10mm. Permukaannya dilapisi hitam matte dan didinginkan dengan pendinginan air.
4. Igniter: Nozzle igniter terdiri dari Φ Terbuat dari tabung tembaga aperture 4,0mm, panjang nyala api dan ukuran horizontal adalah 30mm.
Sistem pasokan gas:
Sumber gas: kemurnian 95%, gas campuran propana dan udara, tekanan 170Kpa
Propane flow meter: 1-100cm3/min
Air flow meter: 5 ~ 500cm3/min
Kinerja keseluruhan:
Resolusi translucence: 0,0001%;
Rentang pengukuran: 0-100%; Mengubah gigi secara otomatis selama pengukuran.
Keakuratan pengukuran: ± 3%;
Tegangan kerja: AC200-240V 50Hz;
Kelembaban lingkungan: suhu kamar -40 °C.
Lingkungan kerja: Saat instrumen berjalan, harus menghindari sinar matahari langsung dan tidak harus ada aliran udara paksa.
Perangkat lunak pengukuran: Berdasarkan antarmuka operasi Windows XP dan gaya LabVIEW. Tampilan transmisi versus kurva waktu. Menyediakan antarmuka bahasa Cina dan Inggris,serta manual instruksi bahasa Cina dan bahasa Inggris.
