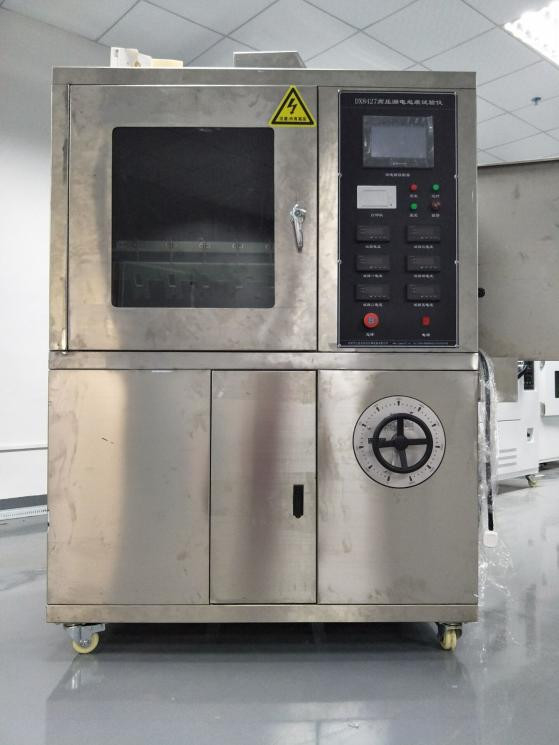

DX8427 Mesin pengujian jejak kebocoran tegangan tinggi

Utamanya cocok untuk pengujian ketahanan produk listrik dan elektronik, peralatan rumah tangga, dan bahan-bahan mereka terhadap jejak listrik dan korosi,mensimulasikan penggunaan polutan cair dan sampel permukaan miring pada frekuensi daya (48Hz -62Hz). Mengevaluasi tingkat ketahanan bahan isolasi listrik yang digunakan dalam kondisi lingkungan yang keras melalui pengukuran ketahanan terhadap elektrifikasi dan korosi.Di bawah pengaruh kelembaban dan kotoran dalam produk listrik, kebocoran isolasi dapat terjadi antara bagian bermuatan dari polaritas yang berbeda atau antara bagian bermuatan dan logam yang mendasar. busur yang dihasilkan dapat menyebabkan kerusakan, sirkuit pendek,atau erosi material akibat pembuangan, dan bahkan menyebabkan kebakaran. penguji ini adalah pengujian destruktif yang mensimulasikan situasi di atas pada bahan isolasi,digunakan untuk mengukur dan mengevaluasi ketahanan relatif terhadap kebocoran dan penandaan isolator di bawah aksi medan listrik dan kotoran yang mengandung air pada tegangan tertentuIni cocok untuk bahan isolasi listrik padat dan produk mereka dalam produk listrik dan elektronik, peralatan rumah tangga, seperti soket relay, penutup saklar konversi, kontaktor,dll.

2, Sesuai dengan standar:

cording to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", item uji simulasi yang ditentukan dalam standar untuk AC/DC Leakage Tracing Test of Insulation Materials, yang berlaku untuk karet,plastik dan bahan isolasi listrik lainnya seperti metode pesawat miring. Standar untuk lima set tester karet silikon dan tester silikon

Parameter teknis:

Elektrod: 0,5 mm tebal Bahan: stainless steel;

Jarak antara elektroda atas dan bawah: 50,0 mm ± 0.1;

Tegangan uji: 100V-6000V diatur tanpa langkah;

Regulator tegangan: Output: diatur dari 0~250V, dengan kapasitas 5KVA;

Saat arus sirkuit adalah 60mA, potong tegangan keluar;

Waktu pengujian: 6 jam;

Keakuratan jatuh: 0,5%;

Stabilitas tegangan: ± 1%;

Pengatur tegangan presisi tinggi: output AC220V. Daya 6000W. Keakuratan ± 1%;

Transformator uji: Kapasitas 5KVA. Tegangan keluaran maksimum AC6000V (atau DC6000V opsional);

Deteksi jejak: Menurut standar GB/T6553-2003/4.1.2, menerapkan tegangan (2,5kV, 35kV dan 4,5kV), dan meneteskan cairan yang terkontaminasi pada tingkat aliran tertentu.

Perangkat drop: menggunakan pompa peristaltik presisi Ralph, dengan kisaran aliran 0,00185-20 mililiter per menit, kecepatan kerja 0,1-50 putaran per menit,dan kesalahan akurasi aliran kurang dari 00,5%;

Tegangan keluar: AC/DC (dihidupkan kembali)

Kasus: Terbuat dari SUS304 stainless steel (permukaan disikat);

Tangki air limbah terbuat dari 316 stainless steel dan dilengkapi dengan alat penyegelan.

Volume adalah 0,56m3, volume studio: 900L * 650W * 950H (mm);

Ukuran instrumen: 1200L * 750W * 1800H (mm), panjang 750 * lebar 1180 * tinggi 1760mm, kotak kayu 890 * 1320 * 1900

Berat: sekitar 200kg

Perangkat kontrol: Mengadopsi kontrol layar sentuh Siemens PLC+Taiwan Weinview, kontrol yang tepat, pengoperasian sederhana, desain yang sepenuhnya manusiawi, generasi laporan otomatis setelah tes,dan panel printer termal dapat mencetak hasil tes secara tepat waktu;

Jumlah kelompok pengujian: Lima kelompok (selama pengujian, satu pompa mengontrol satu kelompok tetes, dan proses pengujian tidak mempengaruhi satu sama lain,yang tidak biasa terlihat di pasar karena satu pompa mengontrol lima kelompok) (bisa diuji secara terpisah atau bersama-sama)
