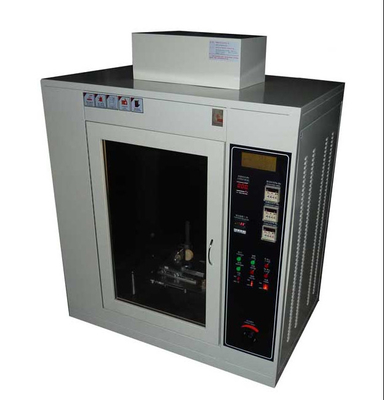

Precision DX8383 Hot Wire Testing Machine Untuk Produk Listrik

DX8383 Mesin pengujian kawat panas

Pengantar: Uji kawat panas adalah. kawat panas itu sendiri sebenarnya adalah spesifikasi tetap resistansi kawat cincin. Selama tes, itu perlu dipanaskan ke suhu yang ditentukan oleh listrik,sehingga bagian atas kawat panas bersentuhan dengan sampel untuk waktu yang diperlukan, dan kemudian kondisinya dapat diamati dan diukur.
Lingkup penerapan:Mesin pengujian kawat panas terutama cocok untuk melakukan pengujian bahaya kebakaran pada produk listrik, elektronik, peralatan rumah tangga dan komponen mereka,mensimulasikan tegangan termal yang disebabkan oleh sumber panas atau sumber pembakaran seperti komponen panas atau resistor overload dalam waktu singkatIni juga cocok untuk bahan isolasi listrik padat atau bahan bakar padat lainnya.
Sesuai dengan standar:Dirancang dan diproduksi sesuai dengan persyaratan "Method of Glow Wire Test" dalam GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, Standar UL817.
Parameter teknis:
1Volume ruang uji: 0,5 M3, kedalaman x lebar x tinggi: 60x 95x 90cm
2Dimensi batas: kedalaman x lebar x tinggi: 61x 120x 105cm
3Kawat bercahaya: cincin diameter 4,0 mm terbuat dari kawat nikel/kromium
4Perangkat pengukur suhu: termokopel kawat halus lapis baja 0,5 mm, mampu menahan suhu tinggi 1050 °C
5. arus pemanasan: Ketika suhu adalah 960 °C, arus adalah antara 120 ~ 150A
6. menerapkan kekuatan untuk tes: 0,8 ~ 1,2N, dan membatasi kedalaman penekanan setidaknya 7mm
7. Timer: Timer untuk durasi pembakaran (Ti) dan waktu pemadam api (Te).
8Kawat bercahaya: 4mm±0,04mm Ni/Cr (80/20) cincin standar yang dirancang khusus, diam secara horizontal;
9. termokopel: termokopel tipe K impor 0,5 mm, armored sleeve tahan panas hingga 1100 °C;
10. suhu pemanasan listrik dari kawat panas: 500 °C ~ 960 °C (tampilan digital dapat diatur sebelumnya), fluktuasi suhu < 3 °C;
11Tekanan sampel uji untuk uji kawat panas: 1,0N ± 0,1N (bisa disesuaikan sesuai dengan situasi yang sebenarnya);
12. kedalaman penetrasi maksimum: 7mm ± 0.5mm (bisa disesuaikan sesuai dengan kondisi aktual);
13Kecepatan gerak sampel uji: 10mm/s~25mm/s.
14Tingkat keparahan: Nilai yang disukai untuk durasi api uji yang diterapkan (ta) adalah: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Tinggi nyala api: Tinggi nyala api uji adalah 12 mm;
16Sumber gas: gas butan (disediakan oleh pengguna).
17Bahan kotak luar: baja tahan karat cermin.
Metode pengujian:Panaskan ring kawat resistansi standar ke suhu yang ditentukan, dan kemudian membuat kawat panas dan sampel uji bersentuhan dengan colokan, soket, karet, plastik dan produk lainnya di bawah kondisi uji.
Metode uji yang sesuai untuk mesin uji pembakaran kawat panas:
Metode pengujian peradangan kawat pembakaran untuk produk jadi (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Metode pengujian mudah terbakar kawat yang terbakar untuk bahan (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Metode pengujian untuk kinerja pembakaran bahan menggunakan kawat panas (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Indeks mudah terbakar GWFI, GWFI - Indeks mudah terbakar kawat glow
Suhu uji maksimum sampel uji dengan ketebalan yang ditentukan dalam tiga uji berturut-turut harus memenuhi salah satu kondisi berikut:
a) Dalam waktu 30 detik setelah mengeluarkan kawat panas, nyala api atau panas dari sampel uji akan padam, dan kertas kemasan yang ditempatkan di bawah sampel uji tidak menyala;
b) Sampel uji tidak terbakar.
GWIT, GWIT - Suhu pembakaran kawat bercahaya
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Persyaratan sampel: Laboratorium Bahan SGS memiliki persyaratan berikut untuk pengujian sampel:
Sampel harus memiliki bagian datar dengan ukuran tetap yang cukup besar, dan bidang uji harus disimpan dalam posisi vertikal selama pengujian.
Sampel uji dapat dibuat dengan beberapa cara:
Pembentukan kompresi, pembentukan injeksi atau pengecoran, atau pemotongan dari bagian akhir seperti lembaran logam dengan permukaan yang cukup besar.
Dimensi bagian datar harus: panjang: ≥ 60mm, lebar (di dalam perlengkapan): ≥ 60mm
Menurut persyaratan percobaan ini, untuk mengevaluasi kemampuan mudah terbakar biasanya membutuhkan seperangkat 10 sampel uji.
tingkat keparahan
1Indeks Flammability Glow Wire (GWFI) harus dipilih dari suhu uji berikut:
Suhu uji/°C: 550/600/650/700/750/800/850/900/960
2. Suhu pembakaran kawat panas (GWIT) harus dipilih dari suhu uji berikut
Suhu uji/°C: 500/550/600/650/700/750/800/850/900/960
Evaluasi hasil:
1. Evaluasi Hasil Indeks Flammability Glow Wire (GWFI)
Jika sampel uji tidak menyala atau memenuhi dua kondisi berikut, sampel tersebut dianggap telah menahan uji ini.
a) Jika nyala api atau kabel kontak dari sampel uji padam dalam waktu 30 detik setelah mengeluarkan kabel kontak
b) Kertas kemasan tidak terbakar
Jika salah satu atau kedua kondisi di atas tidak terpenuhi, pilih suhu uji yang lebih rendah dan ulangi uji dengan sampel uji baru.
Jika kedua kondisi di atas terpenuhi secara bersamaan, pilih suhu uji yang lebih tinggi dan ulangi uji dengan sampel uji baru.
Ujiannya harus diulang pada suhu uji tertinggi ketika sampel uji memenuhi kondisi a) dan b).
Untuk menentukan suhu uji maksimum yang memenuhi kondisi a) dan b) untuk tiga uji berturut-turut di GWFI.
2. Evaluasi Hasil Suhu Pemanasan Kawat Bercahaya (GWIT)
Suhu pembakaran sampel uji selama penerapan kawat panas harus ditentukan, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Tindakan pencegahan untuk menggunakan mesin pengujian kawat panas:
1Pengguna mesin pengujian kawat panas harus menjaga pasokan listrik yang stabil, jika tidak fluktuasi tegangan yang berlebihan dapat mempengaruhi perubahan suhu.
2. termokopel hanya digunakan untuk kalibrasi suhu dalam percobaan. setelah kalibrasi, menandai mereka pada ammeter untuk tes berikutnya. ketika suhu turun ke suhu kamar,dengan hati-hati mengeluarkan termokopel dari kawat panas dan memulai eksperimen.
3. Kabel panas tidak boleh bekerja untuk waktu yang lama pada suhu tinggi untuk menghindari memperpendek hidup layanan dari termokopel.arus harus dikurangi dengan cara yang tepat waktu dan daya harus dipotong.
4Setelah setiap tes, ruang pembakaran harus dibersihkan dengan listrik dimatikan, dan hati-hati agar tidak bertabrakan dengan termokopel dan kabel panas.
5Setelah eksperimen selesai, pengguna dapat menggunakan kipas pembuangan untuk mengeluarkan gas buang yang dihasilkan selama pembakaran,tetapi jangan menyalakan kipas selama percobaan untuk menghindari mempengaruhi hasil tes.
6Jika perawatan diperlukan, terutama untuk mengganti kawat panas, perhatian harus diberikan untuk mengencangkan kembali sekrup yang telah dirusak,Jika tidak, kontak yang buruk akan mempengaruhi sirkuit arus dan menghasilkan suhu tinggi di antarmukaSetelah mengganti bagian, pengguna harus mengencangkan semua sekrup.
7. Mesin pengujian kawat panas memiliki fungsi perlindungan suhu. Ketika suhu yang ditetapkan tercapai, sirkuit pemanas akan secara otomatis terputus.suhu yang telah ditetapkan sebelumnya tidak dapat lebih rendah dari suhu kerja normal, jika tidak bisa bekerja normal
Spesifikasi percobaan:
1Tujuan: Untuk menstandarisasi operasi, pemeliharaan, dan pemeliharaan tester kawat panas dan memastikan operasi normalnya.
2. Ruang lingkup: Cocok untuk pengujian tahan api dari bagian plastik untuk berbagai produk
3. Standar referensi: Menurut persyaratan pengujian dari klausa yang relevan dalam GB/T5169.Standar 10-2008 "Metode Uji Dasar untuk Kawat Bercahaya/Kawat Bercahaya - Perangkat Kawat Bercahaya dan Metode Uji Umum";
Perawatan dan tindakan pencegahan instrumen:
1Setiap minggu, pemeliharaan dan pengelolaan instrumen, serta pemeriksaan operasional fungsi kunci penyesuaian terkait, harus dilakukan, dan catatan harus disimpan.
2Penguji harus memiliki catu daya yang stabil, jika tidak fluktuasi tegangan dapat mempengaruhi perubahan suhu.
3Saat melakukan percobaan, kita harus mengadopsi metode perlahan meningkatkan dan menurunkan suhu.Kita harus melakukannya perlahan dan tidak meningkatkan suhu terlalu tinggi sekaligus! Dengan cara ini, waktu penggunaan akan lebih lama, dan arus harus ditingkatkan secara bertahap. Jangan meningkatkannya ke 90 atau lebih tinggi. Meningkatkan 30-40A sekaligus pada dasarnya stabil. Saat menambahkan dan mendinginkan,juga perlahan mengurangi arus dan tidak turun ke nol sekaligus. Ekspansi dan kontraksi termal yang cepat dapat menyebabkan kerusakan pada kabel pemanas berbentuk U dan termokopel kawat bercahaya. Kerusakan ini tidak dapat diperbaiki. Setelah rusak, perlu dibeli kembali
4. Kabel panas tidak boleh bekerja untuk waktu yang lama pada suhu tinggi untuk menghindari memperpendek hidup layanan dari termokopel.arus harus dikurangi dengan cara yang tepat waktu dan daya harus dipotong.
5Setelah setiap percobaan, ruang pembakaran harus dibersihkan dalam kondisi mati daya, dan perhatian harus diberikan untuk tidak menyentuh pasangan termal dan kawat yang terbakar.
6Jika perawatan diperlukan, terutama untuk mengganti kawat panas, penting untuk mengencangkan sekrup yang telah dirusak,Jika tidak, kontak yang buruk akan mempengaruhi sirkuit arus dan menghasilkan suhu antarmuka yang tinggiSetelah mengganti bagian, pengguna harus mengencangkan semua sekrup.
