DX8388 Bahan Isolasi Padat Mesin Uji Kekuatan Listrik Uji Kekuatan Dielektrik Listrik

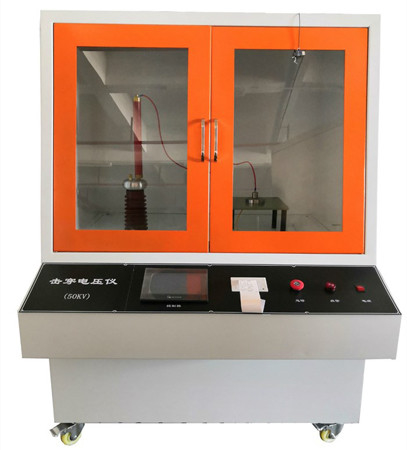

DX8388 Mesin Uji Kekuatan Listrik Bahan Isolasi Padat (Penguji Kekuatan Dielektrik Listrik)

Sesuai dengan standar:

Memenuhi persyaratan GB1408.1, IEC60243-1 "Metode Uji Kekuatan Listrik Bahan Isolasi Padat - Pengujian pada Frekuensi Daya", GB1408.2, IEC60243-2 "Metode Uji Kekuatan Listrik Bahan Isolasi Padat - Uji Tegangan DC yang Sesuai" GB/T1695-2005 "Penentuan Kekuatan Tegangan Tembus Frekuensi Daya dan Tegangan Tahan pada Vulkanisir Standar pengujian Karet" GB/T3333, GB12656, dan ASTM D149.

Cakupan yang berlaku:

Terutama cocok untuk bahan isolasi padat seperti plastik, film, resin, mika, keramik, silikon, kaca, cat isolasi, dll. Ukur kekuatan kerusakan dan tahan waktu tegangan pada frekuensi daya (48-62Hz) atau tegangan DC yang sesuai di media udara atau cair. Cocok untuk peningkatan terus menerus dan seragam atau peningkatan bertahap, menerapkan tegangan AC/atau DC ke sampel hingga rusak, mengukur nilai tegangan tembus, dan menghitung kekuatan tembus sampel; Dengan menggunakan metode peningkatan tegangan cepat, naikkan tegangan ke nilai yang ditentukan dan pertahankan sampel tanpa kerusakan selama jangka waktu tertentu. Nilai yang ditentukan saat ini adalah nilai tegangan ketahanan sampel.

Parameter teknis utama:

1. Tegangan uji: AC 0-50 kV dapat disetel terus menerus DC 0-50 kV dapat disetel terus menerus

2. Kapasitas trafo : 10 KVA

3. Tegangan tembus: 0-50kV

4. Meningkatkan kecepatan: dibagi menjadi 6 gigi: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Tingkatkan pengaturan kecepatan: untuk pengaturan kecepatan otomatis listrik

6. Akurasi pengukuran tegangan: ≤ 2%

7. Pemilihan arus bocor: 1-20 mA

8. Metode pengujian: uji DC, uji AC

9. Metode peningkatan: Peningkatan otomatis yang dapat diprogram

10. Frekuensi catu daya: gelombang sinus 50Hz

11. Catu daya: AC220V 50/60Hz

12. Dimensi eksternal: panjang 1400*lebar 1040*tinggi 1500 mm

13. Berat: 200KG

Konfigurasi standar:

Tuan rumah uji: satu unit

Perangkat kontrol: satu set

Elektroda uji (GB 1408.1): dua set

Uji tangki bahan bakar: dua

Sistem pembuangan: satu set

Sistem kontrol: satu set

Sistem pengumpulan data: satu set

Perangkat lunak uji: satu set CD

Komputer merek: satu set

Printer inkjet merek: satu set

Panduan pengguna produk: satu salinan

Sertifikat kualifikasi produk: satu salinan

Penggunaan:Keluarkan batang pelepasan dan luruskan batang teleskopik, masukkan ujung klip ground yang lain ke dalam soket probe logam pada batang pelepasan, lalu jepit klip ground ke terminal ground instrumen A atau B. Pegang pegangan berinsulasi sejauh mungkin dari casing instrumen, berdiri, sedikit membungkuk ke depan, buka pintu kaca kotak uji, dan gunakan probe logam untuk menghubungi bola pemerataan keluaran transformator tegangan tinggi, elektroda sampel, dan ujung kapasitor tegangan tinggi satu per satu. (Jika perlu, setelah pengosongan selesai, gunakan multimeter dalam rentang tegangan AC (kisaran AC20V) untuk menguji apakah tegangan antara elektroda dan tubuh manusia kurang dari 36V, yang menunjukkan bahwa tegangan sisa telah habis sepenuhnya.)

Perhatian:Sebelum mengambil sampel setelah setiap percobaan, sampel harus dikosongkan sepenuhnya terlebih dahulu. Selama pengosongan, waktu tunggu kontak pada setiap titik pelepasan harus melebihi 2 detik.

Petunjuk keselamatan:

1. Peralatan harus dilengkapi dengan kabel ground pelindung terpisah. Mengardekan kabel ground pelindung terutama untuk mengurangi interferensi elektromagnetik kuat yang dihasilkan oleh kerusakan sampel di area sekitarnya. Hal ini juga dapat menghindari kehilangan kendali atas komputer.

2. Rangkaian peralatan pengujian ini dilengkapi dengan berbagai tindakan perlindungan, terutama termasuk perlindungan arus lebih, perlindungan kehilangan tegangan, perlindungan kebocoran, perlindungan hubung singkat, alarm pelepasan uji DC, dll.

3. Persyaratan pembumian: Diperlukan pembumian terpisah, dan pembumian harus memenuhi standar nasional. Batang logam harus dikubur setidaknya 1,5 meter di bawah tanah.

4. Rangkaian peralatan pengujian ini dilengkapi dengan berbagai tindakan perlindungan, terutama termasuk perlindungan arus lebih, perlindungan kehilangan tegangan, perlindungan kebocoran, perlindungan hubung singkat, alarm pelepasan uji DC, dll.

Fitur produk

1. Perangkat lunak instalasi independen yang berjalan pada sistem WIN XP/WIN7/WIN8, dengan antarmuka yang ramah pengguna dan pengoperasian yang sederhana

2. Kurva tampilan eksperimental, penyimpanan data otomatis, pencarian otomatis.

3. serbaguna, dapat digunakan untuk pengujian AC dan DC yang akurat, andal, dan aman.

4. Proses eksperimen yang dikendalikan komputer, penghentian penilaian otomatis, reset otomatis.

5. Berbagai perlindungan seperti tegangan lebih, arus lebih, korsleting, kebocoran, dan kesalahan pengoperasian.

Catatan:

1. Selama percobaan, personel yang tidak terkait tidak boleh mendekat, karena instrumen pengujian ini dapat menghasilkan tegangan tinggi dan personel yang tidak terlatih tidak diperbolehkan menggunakan peralatan tersebut. Selama percobaan, harus ada pengawas dan tidak boleh ada yang menggunakannya sendiri. Jika terjadi situasi yang tidak terduga.

2. Jika peralatan tidak digunakan dalam waktu lama, sebelum digunakan kembali, beri tekanan terlebih dahulu pada instrumen tanpa beban, yaitu lepaskan kabel elektroda tegangan tinggi dari bola penyeimbang. Periksa antarmuka uji komputer untuk melihat apakah tegangan tinggi normal.

3. Jika terjadi situasi yang tidak terduga selama percobaan, listrik harus diputus tepat waktu, dan percobaan hanya dapat dilanjutkan setelah masalah teratasi.

4. Peralatan harus ditempatkan dengan mantap dan tanah harus kokoh. Yang terbaik adalah menggunakan lantai semen untuk menghindari resonansi.

5. Casing perangkat harus dihubungkan ke kabel ground pelindung selama penggunaan, untuk memastikan keselamatan operator dan pengoperasian peralatan.

6. Setelah menggunakan peralatan, matikan listrik ke seluruh bagian sistem dan jangan mencolokkan atau mencabut kabel listrik dengan listrik.

7. Hubungkan peralatan sesuai dengan tegangan catu daya yang ditentukan. Pastikan kabel sirkuit sudah benar. Jika tidak, maka akan merusak peralatan.

8. Instrumen harus ditempatkan di dalam ruangan, dan laboratorium harus bersih, kering, dan bebas dari media korosif. Personil yang tidak relevan tidak boleh mengoperasikannya dengan santai.

9. Jangan biarkan kabel peralatan menyentuh ujung yang tajam agar insulasi kabel tidak tergores; Jangan biarkan kabel terjepit di bawah benda berat agar kabel tidak putus dan menimbulkan kebakaran; Jangan gunakan kabel untuk menarik atau mengikat benda, karena dapat menyebabkan peralatan tidak berfungsi karena putusnya kabel.

10. Jangan biarkan peralatan tersiram air, gas korosif, gas mudah terbakar, dan bahan mudah terbakar.Jika tidak dihindari, kebakaran dapat terjadi.

11. Saat memindahkan peralatan, putuskan aliran listrik dan cabut steker dari stopkontak. Jangan letakkan perangkat terbalik atau memiringkan perangkat pada Sudut lebih dari 45° saat memindahkan perangkat.

12. Jangan mencabut steker listrik perangkat saat sedang berjalan.
