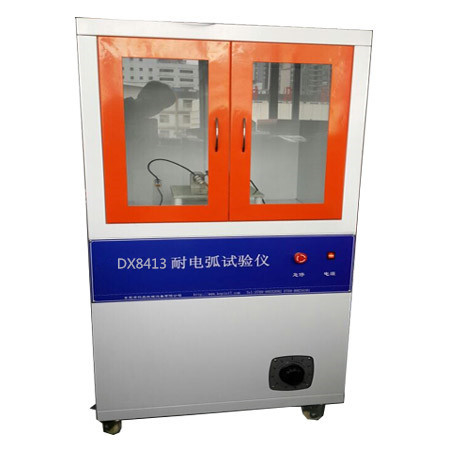

DX8413 Mesin pengujian resistensi busur

Mesin uji ketahanan busur DX8413

Terutama berlaku untuk:

GB/T1411-2002 Uji ketahanan terhadap pelepasan busur tegangan tinggi dan arus rendah dari bahan isolasi padat kering.

Kepatuhan terhadap standar: Penguji ini dirancang dan diproduksi sesuai dengan GB1411, IPC650, IEC 61621, ASTMD495, dan sesuai dengan metode pengujian seperti JEC 149 dan UL 746A.

Ruang lingkup aplikasi:

Penilaian kinerja ketahanan busur dari bahan isolasi listrik seperti plastik, perekat resin, dan cat isolasi yang digunakan dalam industri seperti motor, peralatan, dan peralatan rumah tangga terutama berlaku untuk pengujian kinerja ketahanan busur dari bahan isolasi padat seperti plastik, film, resin, mika, keramik, kaca, minyak isolasi, cat isolasi, karton, dan media lainnya.

Fitur: Mesin uji ketahanan busur mengadopsi kontrol komputer, dan kurva pengujian dapat diamati secara online selama proses pengujian; Secara otomatis menyimpan kondisi pengujian dan data hasil pengujian, dan dapat mengakses, menampilkan, dan mencetaknya

Prinsip eksperimen: Digunakan untuk menguji ketahanan busur dari bahan isolasi padat; Bahan yang akan diuji akan terkena tegangan tinggi, secara bertahap meningkatkan lingkungan arus kecil sampai saluran konduktif yang stabil terbentuk di permukaan bahan. Waktu ini adalah waktu ketahanan busur dari bahan tersebut.

Persyaratan teknis utama:

1. Tegangan masukan: AC 220 V

2. Tegangan keluaran: AC 0-20 KV;

3. Kapasitas listrik: 1.5 KVA

4. Metode pengujian: busur intermiten, busur kontinu

5. Arus pengujian: 10MA-20MA-30MA-40MA opsional

6. Kesalahan kontrol tegangan pengujian: ≤ 1%

7. Kesalahan waktu hidup/mati busur:<5ms

8. Tegangan pengujian dapat disesuaikan secara terus-menerus: 0-20 KV

9. Akurasi kontrol arus: ± 10%

10. Spesifikasi elektroda: elektroda pelat baja tahan karat 25.4mm * 12.7mm * 0.15mm

Elektroda baja tungsten 56mm * 7mm * 30mm

Sudut konfigurasi elektroda 110 derajat

Sudut antara elektroda dan bidang horizontal adalah 35 derajat

Berat elektroda: 50G

11. Tindakan keamanan:

(1) Perlindungan tegangan lebih

(2) Perlindungan arus lebih

(3) Perlindungan hubung singkat

(4) Perlindungan pembukaan pintu keamanan

(5) Perlindungan Kesalahan Pengoperasian Perangkat Lunak

12. Dimensi eksternal: panjang 800 × Lebar 700 × Tinggi 1350mm

Konfigurasi utama:

Tuan rumah pengujian: satu unit

Generator tegangan tinggi 20000 volt: satu unit

Perangkat pengaturan tegangan mikrokomputer otomatis penuh: satu set (mode port serial)

Perangkat transmisi tipe isolasi akuisisi tegangan dan akuisisi arus: satu set

Elektroda pengujian: dua set

batang pelepas arus: satu (tipe resin)

Perangkat lunak pengukuran dan kontrol tahan busur komputer: satu set

Komputer: satu set

Printer inkjet warna bermerek: satu set

CD program: satu set

Manual pengguna produk: satu salinan

Sertifikat verifikasi metrologi: satu salinan

Sertifikat kesesuaian: satu salinan

Alat acak: satu set
