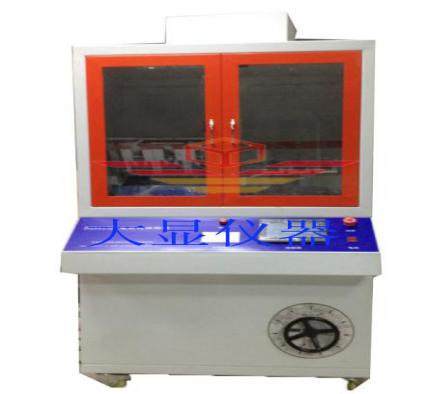

DX8427B Kawat dan Kabel Tegangan Tinggi Leakage Marking Tester

DX842B WPenguji penanda kebocoran tegangan tinggi pada kabel dan kabel

Gambaran umum:Digunakan untuk menguji kemampuan kawat dan kabel untuk menahan pembentukan jejak listrik.1% larutan natrium klorida pada kecepatan dan aliran tertentu pada sampel yang ditempatkan secara vertikal. Pada saat yang sama, menerapkan tegangan tinggi. jika sampel arus tidak melebihi 1A selama siklus ini, sampel tidak akan terbakar, tidak akan ada busur terus-menerus antara elektroda dan tanah,dan tidak akan ada fenomena kerusakan dalam sampel, maka sampel dianggap memenuhi syarat. Cocok untuk kabel inti tunggal dan juga dapat digunakan untuk deteksi kabel multi-inti.

Lingkup penerapan:digunakan untuk kemampuan kawat dan kabel untuk menahan kerusakan yang disebabkan oleh jejak listrik yang disebabkan oleh kebocoran permukaan dalam kondisi kotor.

Kepatuhan terhadap standar:Memenuhi persyaratan metode uji GB/T 3048.1-2007 untuk sifat listrik kawat dan kabel dan metode uji GB/T 3048.7-2007 untuk sifat listrik kawat dan kabel: Bagian 7:Persyaratan standar uji untuk ketahanan terhadap jejak listrik.

TParameter eknik

Tegangan uji: 0~6000v disesuaikan

Arus uji: maksimal 2A

Listrik alarm: 1 A

Pengatur tegangan: 10KVA Output 0~250v

Transformer tegangan tinggi: 10KVA Output 0~5000v

Klem elektroda: terbuat dari tembaga murni

Frame isolasi sampel: terbuat dari Teflon isolasi tinggi

Perangkat penyemprotan cairan: rentang penyemprotan 1,2 m, kecepatan penyemprotan 3 m/s, volume penyemprotan 0,5 mm/menit

Perangkat deteksi overcurrent: pemutus sirkuit sensitivitas tinggi diadopsi.Pasokan listrik akan dipotong secara otomatis dan sinyal alarm akan keluar

Sistem kontrol: Mengadopsi kontrol presisi layar sentuh Siemens PLC+Weinview, dengan penyemprotan yang akurat, waktu yang tepat, operasi sederhana, dan pencatatan data otomatis, tanpa pencatatan dan perhitungan.

Perangkat perlindungan kebocoran: peralatan dilengkapi dengan perangkat deteksi kebocoran sensitif tinggi,yang dapat segera mematikan catu daya dan alarm ketika kebocoran kandang atau overcurrent terjadi, dengan efektif melindungi keselamatan pribadi operator dan keandalan peralatan.

Pengolahan internal: bagian dalam disegel dengan pelat epoksi tahan korosi dan isolasi, yang memiliki efek isolasi dan pencegahan korosi

Ukuran peralatan: L1300mm*W800mm*H1700mm

Sumber daya: 220V 50/60hz

Berat peralatan: 120kg

Komposisi dan karakteristik peralatan:Bagian kontrol listrik, perangkat semprot, generator tegangan tinggi, regulator tegangan dan perangkat pengumpulan cairan limbah. Bagian luar peralatan terbuat dari stainless steel,dan bagian dalam disegel dengan pelat epoksi tahan korosi dan isolasi, secara efektif mencegah kebocoran listrik dan cairan yang mencemari dari korosi cangkang logam.

Ini adalah salah satu produk utama perusahaan kami. Ini dikembangkan bersama oleh perusahaan kami dan pusat pengujian kabel CVC Guangzhou.Ini menggunakan teknologi kontrol cerdas PC + PLC untuk secara otomatis mengukur dan mengontrol siklus penyemprotan dan waktu penyemprotan maksimum. Data uji dapat disimpan dan dicetak; Bagian kontrol semprot terbuat dari kotak stainless steel, dan kolam semprot terbuat dari pelat akrilik transparan seperti kristal, yang indah dan elegan.Instrumen ini didesain manusiawi, mudah dioperasikan, mudah digunakan, dan aman untuk menunjukkan jejak kebocoran tegangan tinggi dengan tegangan penjualan pabrik 5000V.
