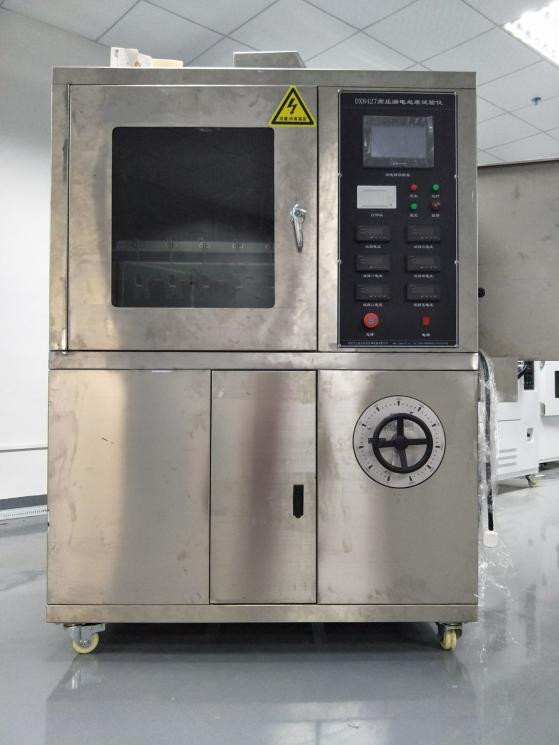

DX8427 Mesin pengujian jejak kebocoran tegangan tinggi

DX8427Hmesin uji jejak kebocoran tegangan tinggi

1,Smengatasi aplikasi:

Terutama cocok untuk menguji ketahanan produk listrik dan elektronik, peralatan rumah tangga, dan materialnya terhadap jejak listrik dan korosi, mensimulasikan penggunaan polutan cair dan spesimen permukaan miring pada frekuensi daya (48Hz -62Hz). Evaluasi tingkat ketahanan bahan insulasi listrik yang digunakan dalam kondisi lingkungan yang keras melalui pengukuran ketahanan terhadap elektrifikasi dan korosi..Di bawah pengaruh kelembapan dan kotoran pada produk listrik, kebocoran insulasi dapat terjadi antara bagian bermuatan dengan polaritas berbeda atau antara bagian bermuatan dan logam yang diarde. Busur api yang dihasilkan dapat menyebabkan kerusakan, korsleting, atau erosi material akibat pelepasan, bahkan menimbulkan kebakaran. Penguji ini adalah pengujian destruktif yang mensimulasikan situasi di atas pada bahan insulasi, digunakan untuk mengukur dan mengevaluasi ketahanan relatif terhadap kebocoran dan penandaan isolator di bawah pengaruh medan listrik dan pengotor yang mengandung air pada tegangan tertentu. Sangat cocok untuk bahan isolasi listrik padat dan produknya pada produk listrik dan elektronik, peralatan rumah tangga, seperti soket relai, penutup sakelar konversi, kontaktor, dll.

2, Sesuai dengan standar:

Sesuai dengan persyaratan GB/T6553-2014/IEC60587-1984 "Metode Uji untuk Mengevaluasi Ketahanan Bahan Isolasi Listrik terhadap Penelusuran dan Korosi dalam Kondisi Lingkungan yang Berat" dan DL/T810-2002 "Kondisi Teknis untuk Insulator Komposit Suspensi Batang DC ± 500kV", item uji simulasi yang ditentukan dalam standar Uji Penelusuran Kebocoran AC/DC dari Bahan Isolasi, berlaku untuk karet, plastik dan bahan isolasi listrik lainnya seperti metode bidang miring. Standar untuk lima set penguji karet silikon dan penguji silikon

Parameter teknis:

Elektroda: tebal 0,5 mm Bahan: baja tahan karat;

Jarak antara elektroda atas dan bawah: 50,0 mm ± 0,1;

Tegangan uji: 100V-6000V dapat disesuaikan tanpa langkah;

Pengatur tegangan: Output: dapat disesuaikan dari 0～250V, dengan kapasitas 5KVA;

Ketika arus rangkaian 60mA, potong keluaran tegangan;

Waktu tes: 6 jam;

Akurasi menjatuhkan: 0,5%;

Stabilitas tegangan: ± 1%;

Regulator tegangan presisi tinggi: keluaran AC220V. Daya 6000W. Akurasi ± 1%;

Trafo uji: Kapasitas 5KVA. Tegangan keluaran maksimum AC6000V (atau DC6000V opsional);

Deteksi jejak: Menurut standar GB/T6553-2003/4.1.2, berikan tegangan (2.5kV, 3 5kV dan 4.5kV), dan teteskan cairan yang terkontaminasi pada laju aliran tertentu. Jika arus di bawah 60mA selama 6 jam tanpa mengalir, dianggap lewat;

Alat penjatuh: menggunakan pompa peristaltik presisi Ralph, dengan rentang aliran 0,00185-20 mililiter per menit, kecepatan kerja 0,1-50 putaran per menit, dan kesalahan akurasi aliran kurang dari 0,5%;

Tegangan keluaran: AC/DC (dapat dialihkan)

Kasing: Terbuat dari baja tahan karat SUS304 (permukaan disikat);

Tangki limbah terbuat dari baja tahan karat 316 dan dilengkapi dengan alat penyegel.

Volume 0,56m3, volume studio: 900L * 650W * 950H (mm);

Dimensi instrumen: 1200L * 750W * 1800H (mm), panjang 750 * lebar 1180 * tinggi 1760mm, kotak kayu 890 * 1320 * 1900

Berat: sekitar 200KG

Perangkat kontrol: Mengadopsi kontrol layar sentuh PLC+Taiwan Weinview, kontrol presisi, pengoperasian sederhana, desain yang sepenuhnya manusiawi, pembuatan laporan otomatis setelah pengujian, dan printer termal panel dapat mencetak hasil pengujian tepat waktu;

Jumlah kelompok pengujian: Lima kelompok (selama pengujian, satu pompa mengontrol satu kelompok tetesan, dan proses pengujian tidak mempengaruhi satu sama lain, yang tidak umum terlihat di pasaran karena satu pompa mengontrol lima kelompok) (dapat diuji secara terpisah atau bersama-sama)

Langkah-langkah pengujian:

Persiapan percobaan: Kecuali ditentukan lain, percobaan harus dilakukan pada suhu sekitar (23±2)℃, dengan lima spesimen diuji untuk setiap bahan. Saat memasang sampel, permukaan uji matte harus menghadap ke bawah, membentuk sudut 45° dengan bidang horizontal. Seperti terlihat pada Gambar 3b, jarak antara kedua elektroda adalah (50 ± 0,5) mm

Catatan:Gunakan bantalan kertas saring baru untuk setiap percobaan.

Pertama, masukkan cairan yang terkontaminasi ke dalam lapisan kertas saring untuk melembabkan kertas saring sepenuhnya. Sesuaikan laju aliran cairan yang terkontaminasi dan perbaiki laju aliran sesuai dengan ketentuan pada Tabel 1. Amati aliran tersebut setidaknya selama 10 menit untuk memastikan bahwa cairan yang terkontaminasi mengalir secara stabil ke bawah permukaan sampel di antara kedua elektroda. Cairan yang terkontaminasi harus mengalir keluar dari lubang aksial elektroda atas, bukan meluap dari samping atau atas kertas saring.

Terapkan tegangan

Metode 1: Metode penelusuran tegangan konstan.

Ketika cairan yang terkontaminasi mengalir secara merata pada laju aliran yang ditentukan dalam Tabel 1, tutup sakelar dan naikkan tegangan ke salah satu nilai tegangan yang lebih sesuai yaitu 2,5 kV, 3,5 kV, atau 4,5 kV. Mulai pengaturan waktu dan pertahankan voltase konstan selama 6 jam.

Jika perlu untuk menguji pada tegangan yang lebih tinggi atau lebih rendah, lima sampel lainnya akan diambil untuk setiap tegangan uji yang diinginkan untuk pengujian.

Tegangan jejak listrik konstan merupakan tegangan tertinggi dimana kelima sampel tidak rusak setelah dikenai waktu 6 jam.

Bahan diklasifikasikan sebagai berikut:

Level 1A0 atau 1B0: Menurut standar penilaian A atau standar penilaian B, jika ada sampel yang gagal dalam waktu 6 jam pada 2,5kV;

Level 1A2.5 atau 1B2.5: Jika kelima benda uji dapat menahan tegangan 2,5kV selama 6 jam dan ada benda uji yang rusak dalam waktu 6 jam pada tegangan 3,5kV;

Level 1A3.5 atau 1B3.5: Jika kelima benda uji dapat menahan tegangan 3,5kV selama 6 jam dan ada benda uji yang rusak dalam waktu 6 jam pada tegangan 4,5kV;

Level IA4.5 atau 1B4.5 : Jika kelima sampel mampu menahan tegangan 4,5kV selama 6 jam; Dalam setiap kasus, kedalaman erosi maksimum harus dilaporkan

Metode 2: Metode penelusuran tegangan bertahap:

Pilih tegangan awal dengan nilai kelipatan 250V, mulai dari awal, sehingga tidak ada pelanggaran standar penilaian A (arus melebihi 60 mA) sebelum tegangan level ketiga (mungkin diperlukan pengujian pendahuluan). Ketika cairan yang terkontaminasi mengalir secara merata pada laju aliran yang ditentukan, tutup sakelar dan naikkan voltase ke nilai yang dipilih, pertahankan voltase selama 1 jam, lalu naikkan voltase secara bertahap sebesar 250 V setiap jam hingga terjadi kerusakan sesuai standar penilaian A, dan catat. Ketika tegangan meningkat maka laju aliran cairan yang terkontaminasi dan nilai resistansi resistor seri juga harus meningkat sesuai ketentuan pada Tabel 1.

Tegangan elektrokimia bertahap merupakan tegangan tertinggi dimana kelima sampel belum rusak setelah dikenai Ih.

Bahan diklasifikasikan sebagai berikut:

Level 2Ax, di mana x adalah tegangan tertinggi yang dapat ditahan oleh material yang diuji, dinyatakan dalam kV.

Catatan 1: Pasti akan ada fenomena kedipan yang signifikan. Jika tidak, sirkuit, aliran cairan yang terkontaminasi, dan resistivitas cairan yang terkontaminasi harus diperiksa dengan cermat.

Berkedip mengacu pada busur kecil berwarna kuning hingga putih (kadang-kadang biru pada beberapa bahan) yang muncul tepat di atas gigi elektroda bawah dalam beberapa menit setelah pemberian tegangan.

Meskipun pelepasan dapat berpindah dari satu gigi ke gigi lainnya sebelum akhirnya terjadi "hotspot" kecil dan terang yang stabil, pelepasan ini pada dasarnya dilakukan secara terus menerus. "Titik panas" ini dapat membakar permukaan sampel dan pada akhirnya dapat menyebabkan kerusakan elektrokimia. Pelepasan cepat pada permukaan sampel di antara dua elektroda mungkin tidak menyebabkan pelacakan.

Fenomena kilau yang signifikan juga dapat diamati dengan menggunakan osiloskop sinar katoda. Sinyal dapat diperoleh dari kedua ujung resistor (seperti 3301Z, 2W) yang dihubungkan secara seri dengan perangkat arus lebih.

Kedipan normal dapat diamati dari bentuk gelombang arus frekuensi daya yang terus menerus, tetapi tidak merata, dan terputus setiap setengah siklus.

Catatan 2: Sebelum jejak mencapai elektroda atas, ketika arus 60mA mengalir melalui jejak konduktif dan elektrolit tertahan di permukaan sampel, perangkat arus lebih harus diaktifkan.

Catatan3: Kedalaman erosi harus diukur setelah pengikisan atau menggunakan metode lain untuk menghilangkan insulasi dan serpihan yang membusuk. Hati-hati jangan sampai mengeluarkan bahan uji yang tidak rusak.

Instrumen ini dirancang secara ketat sesuai dengan standar GB/T6553-2003 dan IEC60587-2007.

Standar berdasarkan: GB/T6553-2014/IEC60587:2007 Metode Uji untuk Evaluasi Ketahanan terhadap Ketertelusuran dan Korosi Bahan Isolasi Listrik yang Digunakan dalam Kondisi Lingkungan yang Buruk

Metode 1: Metode penelusuran tegangan konstan;

Metode 2: Metode penelusuran tegangan bertahap.

Standar terbaru GB/T6553-2014/IEC60587:2007

Perbedaan utama antara GB/T6553-2014 dan GB/T6553-2003 adalah:

Standar ini disusun sesuai dengan aturan yang diberikan dalam GB/T 1.1-2009.

Standar ini menggantikan GB/T 6553-2003<<Metode Uji untuk Mengevaluasi Ketahanan Bahan Isolasi Listrik terhadap Penelusuran dan Korosi dalam Kondisi Lingkungan yang Parah>.

Dibandingkan dengan GB/T 6553-2003, perubahan utama pada standar ini adalah sebagai berikut:

——Nama standar ini telah diubah menjadi "Metode Uji untuk Evaluasi Ketahanan terhadap Ketertelusuran dan Korosi Bahan Isolasi Listrik yang Digunakan dalam Kondisi Lingkungan yang Parah";

——Frekuensi daya telah diubah dari "48 Hz -62 Hz" menjadi "45 Hz -65 Hz" (lihat Bab 1 edisi 2003 Bab 1);

——Pembersihan sampel secara jelas ditentukan dalam persiapan sampel (lihat 3.2, 2003 versi 3.2);

——Ubah "... dapat bertindak bila melebihi 60 mA selama 2 detik..." menjadi "... dapat bertindak bila melebihi 60 mA atau 6 mA selama 2 hingga 3 detik..." (lihat 4.1.4 versi 4.1.4, 2003);

——Menambahkan "perangkat ventilasi 4.6" (lihat 4-6);

-1. Ubah “sudut 45° terhadap horizontal” menjadi “sudut 45° ± 2° terhadap horizontal” dan tambahkan isi “5 benda uji dapat diuji bersama-sama atau mandiri” (lihat 5.1.2 versi 5.1.2, 2003);

1. Menambahkan konten "braket" dan "contoh ilustrasi" (lihat 5.1.3 versi 5.1.3, 2003);

Standar 5.4 ini menggantikan isi standar penilaian titik akhir dalam Bab 1 GB/T 6553... 2003 dan menambahkan konten "Ketika sampel memiliki lubang karena korosi terkonsentrasi atau terbakar, maka dianggap telah mencapai titik akhir" (lihat Bab l versi 5.42003).

Metode penerjemahan yang digunakan dalam standar ini setara dengan menggunakan IEC 60587:2007<Metode Uji untuk Evaluasi Ketahanan Terhadap Ketertelusuran dan Korosi Bahan Isolasi Listrik yang Digunakan dalam Kondisi Lingkungan yang Parah>.

Standar ini diusulkan oleh Asosiasi Industri Listrik China.

Standar ini berada di bawah yurisdiksi Komite Teknis Nasional untuk Evaluasi dan Standardisasi Bahan Isolasi Listrik dan Sistem Isolasi (SAC/TC 301).

Unit penyusunan utama standar ini adalah Guilin Electric Appliance Science Research Institute Co., Ltd., Institut Standar dan Teknologi Shenzhen, Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd., dan Institut Teknologi Listrik dan Ekonomi Beijing di Industri Mesin.

Perancang utama standar ini adalah Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying, dan Guo Liping.

Versi sebelumnya dari standar ini telah dirilis sebagai berikut:

——GB/T 6553-1986, GB/T 6553-2003.
