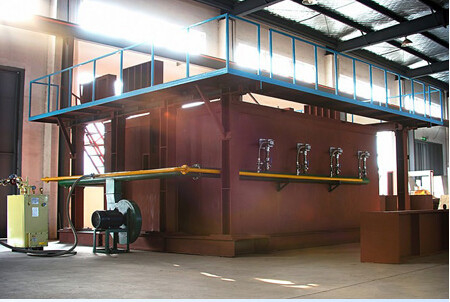

DX8364 Peralatan pengujian ketahanan api komponen bangunan Tungku vertikal dan tungku horizontal EN13381-8

Tungku horisontal:

Lingkup pengujian:

1. dinding bantalan beton bertulang dengan area api satu sisi 3000 × 3000 (mm), dinding bantalan struktur baja dengan lapisan pelindung (lapisan tahan api),dinding bantalan pelat kapal baja ringan, dinding bantalan lem, dll., dan penentuan suhu titik yang dipilih dengan bagian yang berbeda dan lebar yang berbeda di dalam dinding.

2. pengujian ketahanan api dari perlengkapan yang dibangun kembali tanpa bantalan. perangkat pengujian cerdas untuk ketahanan api dari dinding tanpa beban

Ukuran bersih tungku adalah 4200×4800×1500 (mm), dan area api sampel adalah 4200×4800 (mm)

Lingkup pengujian: Ini dapat mendeteksi kinerja ketahanan api dari sampel struktural simetris dan asimetris dalam kondisi kerja yang sama pada saat yang sama, seperti: pintu dan jendela tahan api,kaca, bahan penutup tahan api, dll, dan juga dapat melakukan pengujian ketahanan api pada partisi tahan api besar dan komponen partisi tahan api seperti firewall super besar,dinding partisi kaca tahan api dan jendela gulung tahan api, dengan efisiensi tinggi, dan dapat menguji beberapa sampel yang berbeda atau serupa pada saat yang sama.

3. Perangkat uji cerdas untuk ketahanan api kolom bantalan,

Ukuran bersih tungku adalah 3000 × 3000 × 4700 (mm), dan ketinggian api spesimen adalah 3000 ~ 4600 mm (tinggi total kolom adalah 3600 ~ 5200 mm).Ukuran maksimum pemotongan sampel adalah 800 mm × 800 mm atau Φ800 mm.

Beban sumbu total adalah 15000kN, dan beban eksentrik atas dan bawah masing-masing adalah 1000kN.

Lingkup pengujian:

1. Tinggi kolom adalah 3600 ~ 5300mm, ketinggian api adalah 3000 ~ 4700mm,dan pengujian ketahanan api dari berbagai bentuk dan ukuran penampang kolom beton bertulang yang menanggung beban komposit tunggal dan ganda.

2. Tinggi kolom adalah 3600 ~ 5300mm, ketinggian api adalah 3000 ~ 4700mm,dan pengujian ketahanan api dari kolom struktur baja dengan lapisan pelindung (lapisan tahan api) dikenakan berbagai bentuk dan ukuran penampang komposit tunggal dan ganda.

3. Determinasi suhu dari titik pengukuran yang dipilih dengan bagian yang berbeda dan kedalaman yang berbeda di dalam kolom.

4. pengujian ketahanan api dari item lain (seperti brankas) yang terbakar di semua sisi.

Perangkat pengujian cerdas untuk kinerja tahan api dari pemadam kebakaran. Konfigurasi yang kami berikan di bawah ini hanya untuk referensi;

Lingkup penerapan:Ini cocok untuk komponen yang menanggung beban dan tidak menanggung beban seperti dinding, balok, kolom, lantai, langit-langit dan atap, dan struktur, aksesori atau struktur lainnya dapat digunakan sebagai referensi.Mesin pengujian ini cocok untuk pengujian semua komponen GB/T9978.1~9 dan ISO834-1~9 standar.

=sesuai dengan standar:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metode pengujian ketahanan api untuk komponen bangunan Bagian I: Persyaratan Umum", ISO834-1:1999 "Pengujian ketahanan api komponen bangunan Bagian I:Persyaratan Umum"

Parameter utama:

Laboratorium: 4.5M (panjang) x 4.5M (lebar) x 3.5M (tinggi), penggunaan bahan isolasi suhu tinggi di dalam ruangan.

Perangkat pemuatan: Pemuatan mekanis diadopsi untuk memindahkan derek di gedung. pemuatan homogen, pusat, pivotal, atau eksentrik dapat disimulasikan.

Bingkai pendukung: dihubungkan ke bracket wedge pada bingkai dengan empat rol.

Termokopel: termasuk termokopel tungku, pasangan panas belakang, termokopel mobile, termokopel internal, dan termokopel suhu sekitar didistribusikan di berbagai daerah.

Sonde pengukuran tekanan tungku: Sonde pengukuran berbentuk T, akurasi pengukuran ± 2Pa

Sonde pengukuran celah sampel: diameter 6 mm ± diameter 0,1 mm ± diameter 0,2 mm

Sistem pembakaran: sistem distribusi gas (dalam radius 10 meter), flamethrower (tidak kurang dari 20) dan katup pengatur

Sumber gas pembakaran: propana dengan kemurnian lebih dari 95%, gas cair (disediakan oleh pengguna)

Aliran gas: 0~100L/menit Keakuratan pengukuran 2,5 derajat

Aliran udara: 0~50m3/min Keakuratan pengukuran≤±0,5m3/min

Kapasitas tangki gas: ≥50kg×6

Sistem kontrol suhu tungku: titik pengambilan sampel maksimum adalah 10 poin

sistem ventilasi dan kontrol damper, dll

Jangkauan pengukuran radian panas pada permukaan backfire sampel: 0 ~ 10W/cm2

Kontrol suhu dan tekanan di tungku diwujudkan dengan menghubungkan RS485 komputer ke sistem kontrol,dan tegangan output DC dari sensor uji pembakaran seperti termokopel dan sensor tekanan dikonversi ke bentuk digital, yang kemudian dapat dikirim ke sistem komputer untuk ditampilkan dan disimpan.
