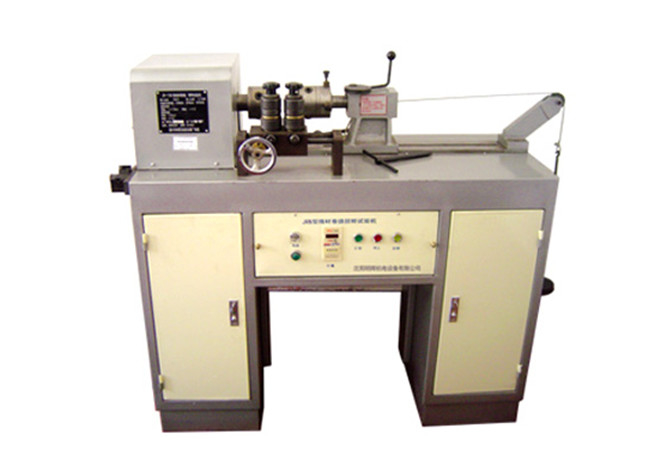

DX8440 Wire Winding Torsion Tester

DX8440WUji torsi penggulungr

Pengantar Produk:Utamanya cocok untuk melakukan uji torsi dan penggulung pada batang tembaga, batang aluminium, dan kawat baja pada kecepatan torsi yang ditentukan.Hal ini juga dapat diterapkan pada kekuatan twisting dari berbagai kawat logam dan jumlah kali film cat dari kawat enamel dapat menahan twisting.

Metode pengujian:Metode pengujian adalah dengan mengeklam kedua ujung benda uji dan mengikat salah satu ujungnya di tempatnya,sambil terus memutar ujung lain 360 o maju mundur sampai bagian uji pecah atau film cat pada kawat enamel mengelupas, mengekspos konduktor, dan merekam ketahanannya terhadap memutar.

Kepatuhan terhadap standar:Memenuhi persyaratan standar uji GB4909.4-2009 dan GB4909.7-2009.

Parameter teknis:

Jangkauan diameter sampel: batang tembaga φ 8 mm atau kurang, kawat baja Ф Di bawah 3 mm

Rentang kecepatan torsi: (10, 30, 60) r.min

Jarak penjepit: 0-500mm

Tindakan perlengkapan: jenis Chuck

Rentang penggulung: kawat aluminium, Ф 3mm sampai 6mm menggunakan batang inti, Disarankan untuk secara manual menggeliat kawat baja di bawah Ф3mm; Di bawah Ф4mm

Jangkauan batang inti: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Dimensi eksternal:1400mmx530mmx1100mm

Sumber daya: AC 220V 50/60Hz 4A

1Bagian uji torsi

1. Daya: DC / 1HP

2. Penggerak perlengkapan: jenis Chuck

3. Jarak penjepit: 0-500mm

4Kecepatan: 6 ~ 60 r/min, dapat diatur sewenang-wenang

5. Waktu rotasi: 0-999999, dapat diatur sewenang-wenang

6. beban yang diterapkan: 5kg, 10kg, 15kg

7. Volume (W × D × H) 130 × 55 × 100 cm

2, Bagian uji penggulung:

1Diameter batang inti: ¥1.25 ¥19.00mm

2Diameter sampel: kawat aluminium ¥ 1.25-¥ 6.00mm, kawat baja ¥ 1.25-¥ 3.80mm

3Kecepatan spindle:≤8r/min, jarak pergeseran kepala poros kanan: ≥ 40

4. Motor: Daya 0,75KW

5Berat: 10kg, 5kg, 2kg, 1kg

Mesin ini adalah mesin pengujian untuk pengujian ketahanan dan kinerja perekat kawat baja aluminium, memenuhi persyaratan GB/4909.7 "Metode pengujian untuk kawat telanjang - uji penggulung".Instrumen pengujian yang digunakan untuk memutar dan memutar kawat aluminium, kawat baja, batang baja, dan baja inti aluminium kawat bergaris.
