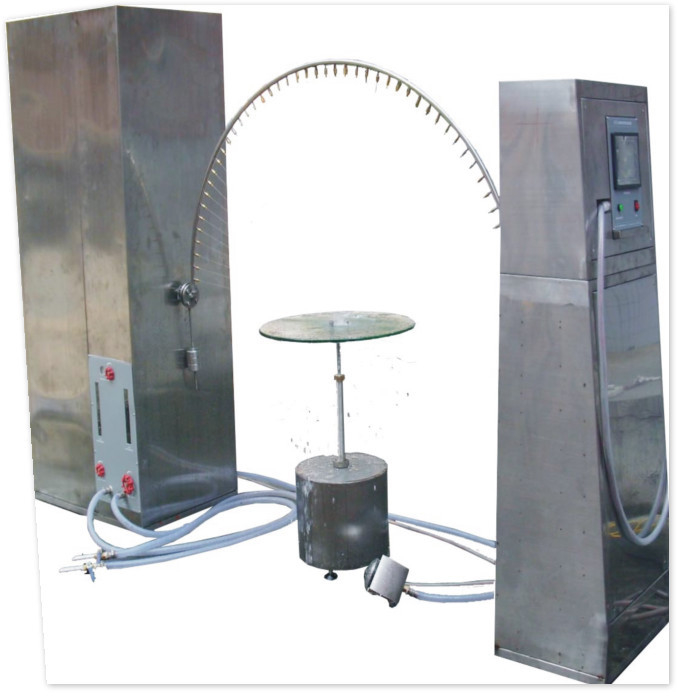

DX8321 Perangkat Uji Hujan Pipa Pendulum Dengan Sudut Nozzle 120 derajat IPX3

DX8321 alat uji hujan tabung pendulum

Persyaratan teknis untuk peralatan uji hujan

1Mematuhi standar:

Peralatan uji hujan GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 dan IEC60529-2001 "Level Protection Enclosure (IP Code) " dirancang dan diproduksi,dan cocok untuk pengujian kedap air produk listrik dengan nomor karakteristik kedua 3 dan 4 (IPX3, X4).

2. Parameter teknis utama perangkat keras peralatan

1. Tegangan yang digunakan oleh peralatan AC 220V ± 10%; Frekuensi: 50Hz ± 5%

2. ukuran tabung ayunan: R = 1200mm, memenuhi penggunaan 1300 * 800 * 800mm produk sampel

3Bahan pipa ayunan: SUS304 stainless steel (diameter luar ≥ 19mm, ketebalan dinding ≥ 2mm);

4Diameter lubang tetesan: ¢ 0,4 mm, jumlah lubang: 50 lubang IPX3, 75 lubang IPX4

5Aliran air total: IPX3: 3,5L/menit; IPX4:5.3L/menit

6. sudut nozel: 120 derajat (IPX3), 180 derajat (IPX4)

7. Sudut antara IPX3 dan IPX4 dapat dikonversi dan diganti, (metode uji dalam waterproofing tiga tingkat dan waterproofing empat tingkat)

8. Swing sudut 120 derajat (IPX3), 360 derajat (IPX4)

9. rentang penyesuaian volume air: ≥0-10L/min (dikonfigurasi)

10. Waktu ayunan (2X120 derajat) selama tes PX3 adalah 4 s; Waktu osilasi (2X180 derajat) adalah 12 detik selama tes IPX4

11. laju aliran dari setiap muncung air adalah 0,07L/menit (teratur), dan flowmeter menunjukkan pembacaan langsung

12. Waktu pengujian: 0-999min (bisa disetel)

13Diameter mesin putar: ≥1600mm (bisa diatur tinggi); beban mesin putar: ≥200kg

14. Kecepatan turntable: dapat diatur

15. Aliran air dapat ditampilkan secara langsung; Tekanan semprotan air dapat dibaca secara langsung oleh alat pengukur tekanan atau tampilan elektronik

16. PLC + motor stepper + layar sentuh (PLC + motor stepper + sistem kontrol layar sentuh: sudut ayunan, kecepatan ayunan, dan waktu pengujian dapat diatur langsung pada layar sentuh)

17Setelah tes selesai, air di pipa air dapat dihapus secara otomatis

18. Badan utama dari peralatan kolom terbuka terbuat dari SUS304 stainless steel

19Berikan sertifikat verifikasi pihak ketiga untuk peralatan yang disediakan.

3Persyaratan lainnya:

Pemasok menyediakan instalasi, pengoperasian dan pelatihan gratis.
