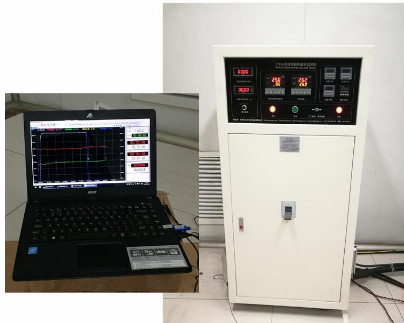

DX8395 Penguji Siklus Pemanasan Beban Kabel Standar IEC60627

DX8395 Tester siklus pemanasan beban kabel

1- Lingkup penerapan:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"Pada saat yang sama, dapat memenuhi persyaratan GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 untuk uji pemanasan sirkulasi kabel listrik dan perawatan pemanasan sirkulasi kabel sebelum uji permeabilitas air.

2. Mode pengujian:

1Kawat dan kabel mencatat perubahan suhu konduktor di bawah pengaruh arus tertentu; kurva It, Tt, dan I/T (t) dicatat.

2Kawat dan kabel akan secara otomatis menyesuaikan arus melalui konduktor pada suhu konduktor; The It, Tt, dan I/T (t) kurva dicatat

3. Fitur:

Pada saat yang sama pemanasan suhu konstan kabel atau pemanasan arus konstan kabel,dapat merekam perubahan tepat waktu dari arus kabel pada suhu konstan dan arus, kurva suhu dan waktu, dan dapat menyimpan dan mencetak catatan

4Proses pengujian dan metode kontrol:

1Proses pengujian:

Sampel-sampel yang telah diuji pada tahap awal disebarkan di lantai laboratorium dan dipanaskan dengan kawat sampai kawat mencapai suhu yang stabil,yang 5k ~ 10k lebih tinggi dari suhu maksimum kawat dalam operasi normalUntuk kabel tiga inti, arus pemanasan harus melewati semua konduktor.Suhu konduktor harus dipertahankan dalam kisaran suhu yang ditentukan selama setidaknya 2 jam per siklus pemanasanSetelah itu, harus secara alami didinginkan di udara selama setidaknya 3 jam sampai suhu konduktor berada dalam 10K dari suhu sekitar, dan siklus ini adalah 20 kali.

2Metode kontrol: Kontroler yang dikembangkan secara independen oleh perusahaan mengontrol tegangan input dari trafo, sehingga dapat mengontrol arus output,dan pada saat yang sama menggunakan mode output 4 ~ 20mA dari pengontrol suhu untuk mengontrol output saat ini, sehingga mencapai suhu uji kabel.

3Ada dua jenis metode pengambilan sampel suhu:

(1) langsung mengambil sampel suhu pada sampel uji

(2) Jika sampel akan disimpan untuk uji lain dan tidak dapat dibocorkan untuk pengambilan sampel suhu, kabel lain dari spesifikasi yang sama digunakan untuk beban perbandingan,dan suhu sampel beban perbandingan diambil sebagai nilai umpan balik kontrol arus beban untuk mengendalikan arus sampel uji

5. Spesifikasi sampel uji:

Mencegat dua sampel kabel dengan panjang 10 ~ 15 meter dari kabel selesai

6. Parameter utama:

1. kisaran arus: 50 ~ 3000A

2. Suhu uji: 0~110°C, akurasi pengukuran suhu: ±1°C

3Waktu pemanasan: 0~9999.99H/M/S dapat diatur

4Waktu pendinginan: 0~9999.99H/M/S dapat diatur

5. Waktu siklus: 1-9999 kali dapat diatur;

7Konfigurasi utama:

1. Transformer pemanas pusat melalui, dua set 30kVA:

(1) Kapasitas nominal: 30kVA;

(2) Input nominal: 380V, 79A, output nominal: 10V, 3000A;

(3) Bentuk trafo: melalui pusat, digunakan di dalam ruangan;

2Ammeter: 3000.0A/5.0A dua

3. Transformer arus tinggi: 3000A, kelas 0.5; Dua

4. PID meja kontrol suhu cerdas: dua (satu untuk memantau suhu sampel dan yang lain untuk memantau suhu lingkungan)

5Diameter 1,5mm, panjang 150mm, dua tipe K termokopel lapis baja (masing-masing dengan total panjang 2m dan 10m)

6Sebuah set perangkat lunak uji yang dapat mengatur bagian program pemanasan dan mencatat data dan kurva yang relevan

7Sebuah komputer.

8Kabinet kontrol: satu set

9Perlengkapan uji: empat kelompok
