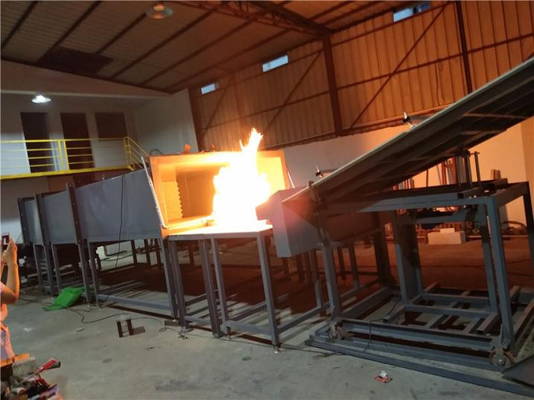

UL790 Bahan atap, Kinerja tahan api, Penguji Kinerja Penunda Api Sel Fotovoltaik

Bidang yang berlaku:
Persyaratan ini mencakup semua bahan atap yang terkena simulasi kebakaran di luar bangunan, yang digunakan untuk pemasangan pada substrat yang mudah terbakar atau tidak mudah terbakar.Hal ini untuk mengevaluasi kinerja tahan api atap dan komponen di bawah kondisi nyata simulasi, dan untuk mengevaluasi tingkat AC sampel di bawah kondisi A1,82m, B2,4m, dan C3,9m.
Sesuai dengan standar:
UL 1730: Detektor asap untuk unit hidup independen di apartemen multi-rumah dan kamar hotel/motel. Monitor: Sinyal listrik untuk mendeteksi kondisi asap dan debu rumah;
UL 790: Metode uji standar untuk pengujian ketahanan api dari penutup atap;
IEC 61730-2 Fotovoltaic Module Appendix A Pengujian Kebakaran Penyebaran Api;
ASTM F 108-04: Metode uji standar untuk pengujian ketahanan api dari penutup atap;
NFPA 256: pengujian ketahanan api dari penutup atap;

Parameter kinerja:
Menggunakan silinder untuk mengontrol kemiringan dek
Papan tahan api dengan dek pengujian yang terpasang
Menggunakan katup kontrol otomatis untuk mengatur suhu secara bertahap
Bahan penutup atap kayu lapis, ukuran 1300 (W) × 1000 (D) × 120 (H) untuk memasang sampel uji;
Papan uji yang tidak mudah terbakar, yang dipasang di ujung papan uji, dapat mencegah terjadinya tempering di bawah papan uji;
Plat penyesuaian berbentuk kipas baja tahan karat, sudut pengujian yang dapat disesuaikan, ukuran: 1440 (L) x 940 (H) mm;
Kompleks panel yang tidak mudah terbakar, dipasang di ujung depan bingkai, mensimulasikan atap dan atap, memperluas nyala api dari pembakar ke spesimen,dengan dimensi 330 (W) x 2130 (D) x 584 (H) mm;
Saluran knalpot independen yang dapat mengekstrak udara dari luar laboratorium;
Filter sarang lebah dipasang di saluran udara, dan pipa panduan dipasang di inlet gas;
Panel penyesuaian kemiringan dipasang di saluran ventilasi untuk menyesuaikan arah aliran udara;
Ada pelat panduan yang dipasang pada saluran ventilasi, yang dapat meningkatkan kecepatan angin untuk memastikan bahwa aliran udara yang diberikan ke pelat uji tidak terpengaruh oleh gangguan eksternal.Pelat panduan terbuat dari stainless steel dan posisinya tidak berubah dengan perubahan tekanan angin;
Bahan saluran udara terbuat dari baja tahan karat, tahan korosi dan tahan suhu tinggi. Ukuran adalah 2130 (W) x 762 (H) x 3000 (L) mm;
Kipas angin adalah 220V, 50HZ, listrik tiga fase, dilengkapi dengan sistem reverse yang dapat menyesuaikan kecepatan angin secara otomatis, dengan laju aliran 300m3/menit;
Konverter mundur kecepatan variabel terus menerus, diatur dari 0 sampai 100%;
Pembakar gas (digunakan untuk pembakaran intermiten, penyebaran nyala api, dan tes api terbang), 1,12m panjang, dengan diameter 60,3mm, dan celah sempit 12,7mm (W) * 0.91m (L) di satu sisi menghadap ke pelat uji;
Pembakar gas dapat menyediakan 22000Btu/menit (387kWh) dan dapat secara otomatis menyesuaikan laju aliran gas sesuai dengan tiga tingkat pembakaran A, B, dan C;
Sebuah termokopel dipasang di 58,7 mm di atas bagian atas pembakar, yang dapat menguji suhu 888 ± 28 °C;
Sistem pembakaran otomatis, memastikan kinerja keselamatan pengujian, tegangan tinggi elektroda pembakaran adalah pengontrol aliran massa 1,8 kVp;

Sistem kontrol suhu otomatis:
-Kelas A dan B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-Kelas C: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). Metode pengujian dan kontrol yang berbeda harus diikuti untuk setiap pembakar gas;

Pengukur tekanan presisi tinggi dan katup pengatur tekanan untuk mengatur tekanan gas:
-LNG: Penggunaan MFM dapat mengukur dengan akurat laju aliran gas ( laju aliran gas dikendalikan oleh katup kontrol otomatis);
- LPG: Gunakan sistem inverter untuk mengatur laju aliran udara: Uji kecepatan di dek menjadi 19 ± 8 km/jam (5,5 m/detik);
Metal mesh mendukung bahan, dan nampan dapat berputar untuk memfasilitasi pembakaran penuh bahan;
