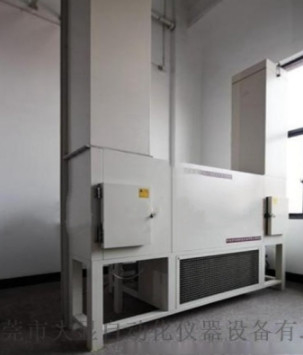

DX8416A Mesin pengujian resistensi torsi suhu tinggi dan rendah kabel energi angin

1- Lingkup penerapan:
Hal ini cocok untuk pengujian ketahanan torsi dari ketahanan torsi kabel fleksibel dengan ketahanan twist untuk sistem pembangkit listrik tenaga angin atau sistem serupa dengan tegangan nominal 1.8/3kV atau lebih rendah dalam lingkungan suhu rendah.

2. Mematuhi standar:
TICW1-2009 Metode pengujian torsi untuk kabel fleksibel torsi untuk pembangkit listrik tenaga angin
GB/T2423.1-2001 Uji A: metode uji suhu rendah, GB/T2423.2-2001 Uji B: metode uji suhu tinggi.

3. Parameter teknis:
Ukuran studio: 400×300×2300mm;
Saluran uji: 300 × 300 × 12600 mm;
Dimensi: 1550×2500mm;
Ketinggian kiri: 1720mm;
Ketinggian kanan: 9620mm;
Dimensi saluran kiri dan kanan: 640×54mm;
Total massa: sekitar 2500Kg;
Jangkauan uji kabel: uji kabel energi angin di bawah 35KV;
Rentang suhu: -60 ~ 8 °C;
Fluktuasi suhu: ≤ ± 0,5 °C;
Persamaan suhu: ≤ ± 0,3 °C;
Waktu pemanasan: diatur;
Waktu pendinginan: rata-rata 0,7 ~ 1,0 °C/menit;
Jendela pengamatan: tahan suhu tinggi multi-lapisan berongga (500 °C);
Jendela kaca: (200 × 300) lemari kontrol twist, rak: 700 × 1300 × 1400;
Pembukaan pintu: pintu berengsel dengan pembukaan tunggal;
Panel kontrol: catu daya, tampilan pengontrol, tombol kontrol;
Kabin kontrol distribusi daya: papan distribusi, kipas pembuangan;
Pemanas: pemanas sirip baja tahan karat;
Perlengkapan: satu set perlengkapan torsi kabel;
Lubang kabel listrik dan lubang pembuangan: terletak di bagian belakang kotak.

Konfigurasi utama ruang uji torsi suhu rendah untuk kabel pembangkit listrik tenaga angin:
Jendela pengamatan: tahan suhu tinggi multi-lapisan berongga (500 °C);
Jendela kaca: (200 × 300) lemari kontrol twist, rak: 700 × 1300 × 1400;
Pembukaan pintu: pintu berengsel dengan pembukaan tunggal;
Panel kontrol: catu daya, tampilan pengontrol, tombol kontrol;
Kabin kontrol distribusi daya: papan distribusi, kipas pembuangan;
Pemanas: pemanas sirip baja tahan karat;
Perlengkapan: satu set perlengkapan torsi kabel;
Lubang kabel listrik dan lubang drainase: terletak di bagian belakang kotak;

Kondisi penggunaan ruang uji torsi suhu rendah untuk kabel tenaga angin:
1. Tempat pemasangan: tanah datar, berventilasi baik, tidak ada getaran kuat di sekitarnya, tidak ada pengaruh medan elektromagnetik yang kuat, tidak ada bahan dan debu yang mudah terbakar, eksplosif, korosif,dan ada ruang penggunaan dan pemeliharaan yang tepat di sekitar peralatan;
2Kondisi lingkungan:
Suhu: 5 ~ 35 °C
Kelembaban relatif: ≤ 85%RH
Tekanan udara: 86Kpa ~ 106Kpa
3Kondisi pasokan listrik:
Sumber daya AC380V, tiga fase empat kabel + kawat perlindungan tanah
Jangkauan fluktuasi tegangan yang diizinkan: AC (380 ± 38) V
Jangkauan fluktuasi frekuensi yang diizinkan: (50 ± 0,5) HZ
Resistensi tanah kabel PGND kurang dari 4 Ω
