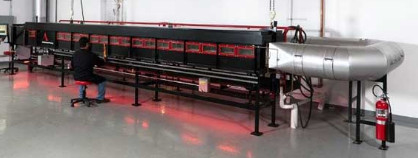

DX8788 ASTME84 STEINER TUNNEL TEST APPARATUS

Catatan:
Tungku terowongan horizontal UL910/NFPA262 Steiner terutama digunakan untuk pengujian kinerja tahan api kabel dan kabel tingkat CMP,dan terutama digunakan untuk kabel dalam subsistem horisontal yang langsung diletakkan di lingkungan ventilasi atau ventilasi paksa tanpa menggunakan pipa logam.
Standar uji tahan api ini merupakan standar uji tahan api yang paling ketat untuk UL dan bahkan seluruh uji tahan api kawat dan kabel.Hanya kabel dengan lapisan bahan fluor dapat lulus metode uji tahan apiKarena suhu dekomposisi yang tinggi (lebih dari 400 derajat) dan titik pembakaran yang tinggi (di atas 800 derajat) dari fluoroplastik, tidak mudah terbakar ketika api rendah,jadi memiliki ketahanan api yang lebih baik daripada bahan organik lainnya.

Standar:
Alat pengujian untuk ASTME 84,UL910,NFPA262.

Parameter teknis tungku terowongan:

1. Kotak pembakaran terbuat dari stainless steel, dengan bata tahan api diletakkan di dalamnya; memiliki kinerja pelestarian panas yang baik.dan panjangnya adalah 7.6m;
2Fitur internal terbuat dari SUS304 stainless steel, yang anti karat dan anti korosi;
3Jendela pengamatan kaca kuarsa berlapis ganda dapat mengamati jarak penyebaran api, dan menampilkan posisi api melalui lampu indikator, dan catatan lebih intuitif.
4. Ketinggian kotak pembakaran cocok untuk personel untuk menonton kondisi pembakaran dan instalasi, dan menyesuaikan sampel;
5Tutup kotak pembakaran mengadopsi desain keseluruhan, dan mengadopsi desain penyegelan tangki air sesuai dengan standar,Dilengkapi dengan tangki penyegelan air berukuran 2 mm dari 304 stainless steel untuk memastikan bahwa gas asap tidak bocor selama pengujian.
6Tutup kotak terbuat dari baja tahan api dan stainless steel. Tutup kotak dilengkapi dengan kail dan alat angkat;
7Pemegang sampel dilengkapi dengan pemegang pendukung sirkulasi air pendingin, yang tahan terhadap suhu tinggi dan dapat mendukung penutup terbakar seperti papan silikat kalsium;
8. Penutup atas dari SUS304 stainless steel tubuh mesin pelestarian panas diisi dengan bahan pelestarian panas tahan panas
9Dilengkapi dengan platform instalasi sampel tipe eskalator untuk memfasilitasi instalasi, pemasangan dan penghapusan sampel dan pemeliharaan tungku;
10. pipa knalpot stainless steel yang indah dan tahan korosi;
11Perangkat deteksi tekanan knalpot multifungsi independen: pemantauan perubahan tekanan knalpot secara real time selama uji.dan akurasi pengujian tekanan sistem adalah ±2Pa;
12. kipas: 380V, 50Hz, 3Kw dilengkapi dengan konverter frekuensi dapat mengubah kecepatan angin.yang dapat melepaskan gas buang yang dihasilkan oleh pembakaran sampel yang buruk ke luar ruangan tepat waktu untuk memastikan keamanan uji;
13. Double-head copper gas burner: burner adalah 1320mm jauhnya dari inlet udara, dan dapat output standar 5,3MJ/menit panas.aliran gas dapat dikontrol oleh aliran massa. kisaran pengukuran adalah 0 ̊160L / min, yang dapat diubah. nilai kalori output pembakar, energi output maksimum dapat mencapai 100MJ / min;
14. Sistem pembakaran otomatis: untuk memastikan kinerja keselamatan uji, pembakar tegangan tinggi, 12KV, 50mA, tegangan tinggi minimum elektroda pembakaran adalah 1,8kVp;
15. Sistem kepadatan asap: Menyediakan sistem pemrosesan sinyal terpisah untuk memastikan bahwa sensor linear;
16. Secara otomatis merekam suhu dan sinyal sensor gas buang, frekuensi pengambilan sampel adalah 1Hz;
17. Pengontrol aliran massa: SUS316 bahan stainless steel, tekanan maksimum 1000psi (70bar), tingkat kebocoran kurang dari 1 × 10-7ml / s, kalibrasi NIST, 0 ′5VDC dan 4 ′20mA sinyal, perlindungan loop,kisaran aliran propana 0 ∼ 2.3 g/s, kecepatan kontrol ≤2 s, akurasi kontrol dalam kisaran 0,6 ∼2,3 g/s adalah ± 1% FS, pengulangan ± 0,5 FS, kisaran suhu 0 ∼50 °C, kisaran kelembaban 0 ∼ 90%, tampilan digital,Otomatis Selama uji kontrol, pasokan gas memenuhi kebutuhan panas 5000Btu (5,3MJ) / menit, dan perangkat lunak secara otomatis mencatat jumlah gas yang digunakan;
18. Perangkat lunak uji standar, yang dapat secara otomatis mencatat kecepatan angin sistem, suhu, kepadatan asap dan data uji lainnya.

Perangkat bantu:
- Sistem sumber air keran
- Sistem gas pembakaran metana
- Sistem angkat mobil
