Peralatan pengujian kinerja pembakaran propana di jalan, untuk pengujian kinerja pembakaran propana

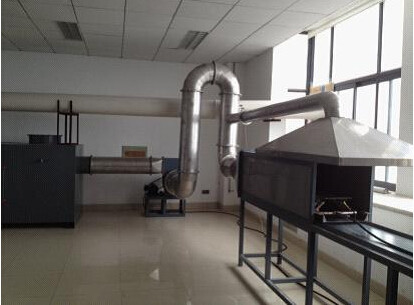

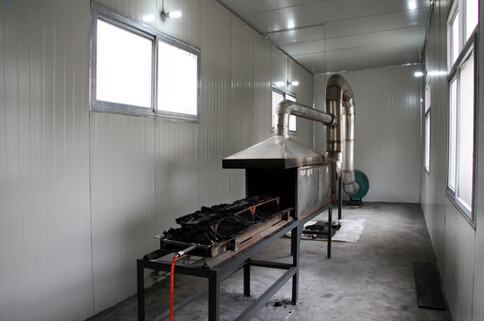

Mesin uji kinerja pembakaran propana jalan DX8332B

Lingkup aplikasi: Terutama digunakan untuk pengujian kinerja pembakaran propana jalan dari sabuk konveyor tahan api inti seluruh tambang batu bara. Sesuai dengan MT914-2008 "Sabuk Konveyor Tahan Api Inti Seluruh Kain untuk Tambang Batu Bara", kinerja pembakaran propana jalan diuji. Sistem pembuangan yang kuat diadopsi, dan sistem kipas pembuangan dihidupkan untuk membuang gas buang melalui pengolahan pemurnian karbon aktif tirai air untuk memenuhi standar emisi nasional.

Parameter teknis utama:

1 lorong: terdiri dari ruang, dinding luar yang terbuat dari bahan tahan api 25mm, ukuran masuknya adalah 460mmx460mm, panjang: 1676mm, dan terhubung ke pipa knalpot dengan diameter 300mm oleh konektor meruncing stainless steel dengan ketebalan 1,5mm.

2. Tudung knalpot: terdiri dari stainless steel tebal 1,5mm, ditempatkan tepat di atas ruang uji, digunakan untuk mengekstrak gas buang yang menyebar dari luar mulut tungku selama proses pengujian;

3. Braket: digunakan untuk menempatkan sampel sabuk konveyor tetap, spesifikasi bangku uji: panjang 1500mm, lebar 220mm, tinggi 160mm, terdiri dari batang baja dengan diameter 10mm.

4. Pembakar fenana: terdiri dari enam injektor pembakaran dengan kepala injeksi miring ke dalam pada sudut 45°

5. Bahan bakar uji: gas propana terisi ≥ 95% (disediakan oleh pengguna);

6. Sampel: sabuk konveyor tahan api

7. Perangkat penimbangan: digunakan untuk menimbang berat sampel sabuk konveyor dan tabung gas sebelum dan sesudah pengujian; 30kg/0,001kg

8. Anemometer: ditempatkan pada garis tengah 310mm dari tanah ruang dan 285mm dari pintu masuk ruang;

9. Termokopel: tipe K, diameter luar tidak lebih dari 3mm; Diameter kawat adalah 0,5 mm, akurasi tidak kurang dari Kelas II., dan rentang pengukuran adalah 1300°C;

10. Sistem kontrol suhu: kontrol komputer, sinyal milivolt yang dihasilkan oleh termokopel dikirim ke papan penyesuaian sinyal, dan analog dikonversi menjadi sinyal digital melalui kartu akuisisi data, dan kemudian dikontrol dan dilaporkan oleh perangkat lunak komputer;

11. Timer: Resolusi: 0,1S, kesalahan tidak lebih dari 1s/jam

12. Pengukur aliran bahan bakar: 35~350L/H akurasi kontrol yang dapat disesuaikan ±2L/jam

13. Akurasi kontrol konsumsi bahan bakar: 565±2g/50menit

14. Tegangan catu daya: AC380V 50Hz sistem tiga fase lima kawat;

15. konsumsi daya: 4,01KW;

16. Suhu lingkungan uji: 5°C--30°C

Komposisi peralatan: Terdiri dari empat bagian: kotak kontrol utama, perangkat peniup, braket pembakaran, dan obor pembakaran.

Kotak kontrol dapat dilepas.

Pemurnian udara kipas pembuangan: Setelah saluran pembuangan dipasang di saluran pembuangan, udara melewati jalan, dan laju aliran udara dikontrol oleh katup kontrol.

Bahan rangka terbuat dari pengelasan persegi stainless steel 304, dan kotak kontrol terbuat dari pelat baja elektrostatik (t=1,2mm), dan permukaannya disemprot dengan plastik, yang lebih halus dan indah.

Obor: bahan SUS304, buatan sendiri perusahaan kami.

Sistem kontrol:

6.1 Kotak kontrol mengadopsi sistem kontrol relai, dan semua komponen elektronik terbuat dari merek domestik terkenal, yang dapat lebih baik memastikan kinerja kerja dan akurasi deteksi mesin.

6.2 Suhu mengadopsi termostat P.I.D. cerdas yang diimpor (dengan fungsi perhitungan otomatis) dan sensor termokopel PT100 presisi tinggi dan timer.

6.3 Peralatan memiliki perangkat perlindungan keselamatan berikut: perlindungan beban berlebih daya, perlindungan hubung singkat, perlindungan beban berlebih loop kontrol, perlindungan suhu ultra-tinggi.
