Perangkat Uji Fluks Panas Radian Untuk Bahan Penutup Lantai Untuk Uji Bahan Lantai

DX8401 Perangkat pengujian aliran panas radian untuk bahan penutup lantai 12w

Lingkup penerapan:

Hal ini cocok untuk menguji bahan lantai yang ditempatkan secara horizontal dengan nyala api kecil di bawah kondisi tertentu dan terkena medan radiasi termal miring.Cocok untuk semua jenis bahan lantai. seperti: tekstil, karpet, gabus, kayu, lembaran karet dan lantai plastik dan bahan semprot lantai.Termasuk substrat yang digunakan, dan perubahan pada bahan pendukung, bahan sublayer atau aspek lain dari bahan paving dapat mempengaruhi hasil pengujian,dan digunakan untuk menguji dan menggambarkan karakteristik pembakaran bahan paving dalam reaksi termal berpasangan terhadap pembakaran di bawah kondisi kontrol laboratorium.

Sesuai dengan standar:Memenuhi persyaratan GB/T11785-2005 dan ISO9239-1 "Tentukan Kinerja Pembakaran Bahan Paving - Metode Sumber Panas Radiant".

Parameter teknis:

Jangkauan pengukuran fluxmeter panas: (0-15) Kw/m2;

Keakuratan aliran panas meter: ± 0,2Kw/m2;

Keakuratan fluxmeter panas: < ± 3%;

Jangkauan pengukuran suhu tinggi radiasi termal: 400-600 °C, akurasi ±0,5 °C;

Kesalahan suhu badan hitam: ± 5°C;

Kecepatan knalpot asap: (2.5±0.2) m/s;

Kapasitas knalpot asap: (39-85) m3/menit;

Ukuran pelat radian tahan api berlubang: 300 mm × 450 mm, dapat menahan suhu tinggi sekitar 900 °C;

Termokopel: Termokopel lapis baja tahan karat tipe K dengan diameter 3,2 mm;

Persyaratan distribusi aliran panas: pada 200mm: (9.1±0.4) KW/m2;

Pada 400mm: (5.0±0.4) KW/m2;

Pada 600mm: (2.4±0.2) KW/m2;

Gas pembakaran: gas propana (disediakan oleh pengguna);

Aliran gas pembakaran: (0,026±0,002) L/S;

Burning blowtorch: diameter luar ¢10mm, diameter dalam ¢6mm, 35 ¢0.7mm lubang pada tabung blowtorch;

Tinggi nyala: 60~120mm diatur;

Sistem pembakaran: pembakaran elektronik tegangan tinggi;

Sistem knalpot yang kuat: Mesin ini dilengkapi dengan kipas knalpot yang kuat, ketika tes selesai, mulailah sistem kipas knalpot untuk mengeluarkan gas knalpot ke luar.

Bahan kotak kontrol / kotak pembakaran: menggunakan pelat baja tahan karat 304 berkualitas tinggi (t = 1,2 mm), pengolahan dan pembentukan alat mesin CNC, bentuk busur indah dan murah hati.

Blowtorch: dibuat oleh perusahaan kami, 304 bahan stainless steel, sepenuhnya sesuai dengan persyaratan standar GB / T11785.

Bagian mekanik lainnya terbuat dari 304 stainless steel atau bahan A3 yang dikentalkan galvanisasi, anti korosi dan anti karat.

Tegangan catu daya: AC220V±10%, 50Hz;

Kekuatan maksimum: 5KW;

Ukuran kotak pembakaran: L1420*W1200*H2300 ((mm)

Ukuran kotak kontrol: panjang * lebar * tinggi (2.2* 1.2* 2.4) m;

Berat peralatan: 350kg.

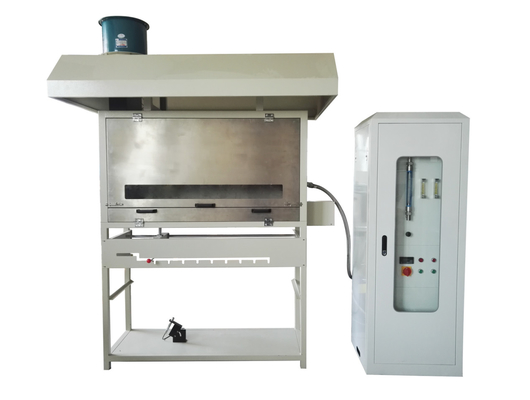

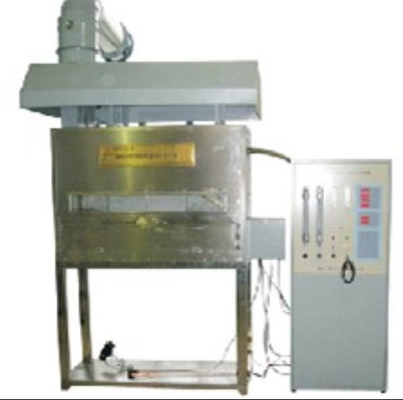

Komposisi peralatan: Hal ini terutama terdiri dari dua bagian: kotak pembakaran dan kotak kontrol.

Indikator teknis utama:

Kotak radiasi miring 30 derajat dan dapat diatur

Aliran panas masuk diukur dengan aliran panas masuk

Kecepatan aliran gas di flue adalah (2.5±0.2) m/s

Suhu airnya 15-25°C.

Aliran radian dari 9 titik panel radian harus memenuhi spesifikasi yang sesuai (lihat persyaratan standar)

Kipas knalpotnya bisa diatur tanpa batas.

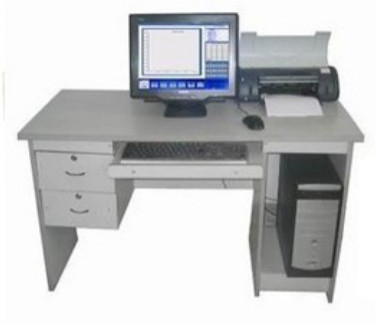

Fitur: Dikendalikan oleh komputer; Pengukuran waktu otomatis; Pencetakan catatan pemrosesan data;

Keakuratan waktu: <1 s/h;
