Mesin pengujian jejak kebocoran pengujian merusak dilakukan pada bahan isolasi untuk mensimulasikan situasi di atas

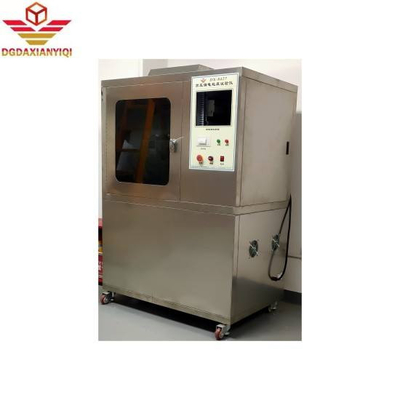

DX8352 Mesin pengujian jejak kebocoran

Pengantar:

Prinsip dasar:Di bawah pengaruh lingkungan lembab dan kotoran pada produk listrik, kebocoran isolasi dapat terjadi antara bagian bermuatan dengan polaritas yang berbeda atau antara bagian bermuatan dan logam yang mendasar.Busur yang dihasilkan dapat menyebabkan kerusakan dan sirkuit pendek ke peralatan listrik, korosi material karena pelepasan, dan bahkan menyebabkan kebakaran.

Tes jejak kebocoran adalah tes destruktif yang dilakukan pada bahan isolasi untuk mensimulasikan situasi di atas.Percobaan ini adalah untuk menerapkan tegangan tertentu dan menjatuhkan volume tertentu dari cairan terkontaminasi (00,1% NH 4 CL) pada ketinggian tetap (35mm) selama 30 detik pada permukaan bahan isolasi padat, antara elektroda platinum dengan ukuran tertentu ((2mm × 5mm),untuk mengevaluasi toleransi permukaan bahan isolasi padat di bawah aksi gabungan medan listrik dan media yang terkontaminasi, dan untuk menentukan indeks pelacakan relatifnya (CT1) dan indeks resistensi terhadap pelacakan (PT1).

Deskripsi rinci dari parameter teknis:

Memenuhi standar: Memenuhi persyaratan standar pengujian GB/T4207.

Menggunakan elektroda platinum persegi panjang, kekuatan yang dilakukan oleh kedua elektroda pada sampel masing-masing 1,0N ± 0,05N.

Tegangan yang diterapkan dapat diatur antara 100-600V (48-60Hz). Ketika arus sirkuit pendek adalah 1,0 ± 0,1A, penurunan tegangan tidak boleh melebihi 10%.Ketika arus kebocoran sirkuit pendek di sirkuit uji sama atau lebih besar dari 0.5A, tahan selama 2 detik, relay akan bertindak, memotong arus, dan menunjukkan bahwa objek uji tidak memenuhi syarat.

Konstan waktu dari perangkat tetesan dapat diatur, dengan tepat mengontrol volume tetesan 44-50 tetesan/cm3 dan interval waktu tetesan 30 ± 5 detik.

Elektrod: Dua elektrod platinum persegi panjang dengan luas pemotongan 2 mm × 5 mm. Satu tepi ujung memiliki kemiringan 30 °.

Kekuatan permukaan: 1,0 ± 0,05N

Tegangan uji: 100-600V

Arus uji maksimal: 3A

Jarak antara dua elektroda: 4.0mm

Perangkat menjatuhkan: Jangka waktu menjatuhkan dapat diatur sewenang-wenang

Volume ruang uji: 0,5M3, kedalaman 60x lebar 95x tinggi 90cm

Dimensi eksternal: kedalaman x lebar x tinggi: 61x 120x 105cm

Bahan kotak luar: baja tahan karat cermin.
