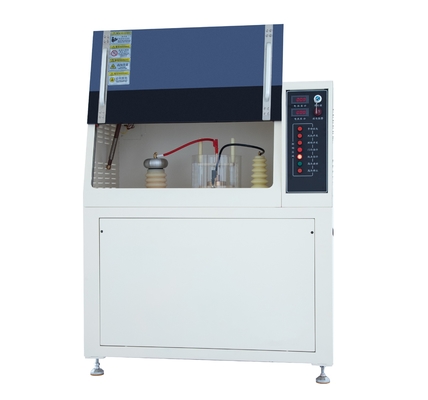

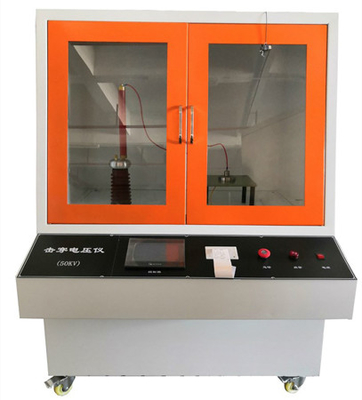

Solid Insulation Material Mesin pengujian kekuatan listrik,cocok untuk bahan isolasi solid seperti plastik

DX8388 Mesin pengujian kekuatan listrik bahan isolasi padat (penguji kekuatan dielektrik listrik)

Sesuai dengan standar:

Memenuhi persyaratan GB1408.1, IEC60243-1 "Metode pengujian kekuatan listrik dari bahan isolasi padat - Uji pada frekuensi daya", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656, dan standar uji ASTM D149.

Bidang yang berlaku:

Terutama cocok untuk bahan isolasi padat seperti plastik, film, resin, mica, keramik, silikon, kaca, cat isolasi, dll.Mengukur kekuatan kerusakan dan tahan waktu tegangan pada frekuensi daya (48-62Hz) atau tegangan DC yang sesuai di udara atau media cair. Cocok untuk terus menerus dan seragam meningkatkan atau meningkatkan bertahap, menerapkan tegangan AC / DC ke sampel sampai kerusakan, mengukur nilai tegangan kerusakan,dan menghitung kekuatan pemecahan sampel; Menggunakan metode peningkatan tegangan cepat, menaikkan tegangan ke nilai yang ditentukan dan menjaga sampel tanpa kerusakan untuk jangka waktu tertentu.Nilai yang ditentukan pada saat ini adalah nilai tegangan tahan sampel.

Parameter teknis utama:

1. Tegangan uji: AC 0-50 kV terus diatur DC 0-50 kV terus diatur

2Kapasitas transformator: 10 KVA

3Tegangan pemutus: 0-50kV

4Kecepatan penguat: dibagi menjadi 6 gigi: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Pengaturan kecepatan boost: untuk pengatur kecepatan otomatis listrik

6Keakuratan pengukuran tegangan: ≤ 2%

7Pemilihan arus kebocoran: 1-20 mA

8Metode pengujian: uji DC, uji AC

9Metode penguat: penguat otomatis yang dapat diprogram

10Frekuensi catu daya: gelombang sinus 50Hz

11Sumber daya: AC220V 50/60Hz

12Dimensi eksternal: panjang 1400*lebar 1040*tinggi 1500 mm

13Berat: 200kg

Konfigurasi standar:

Host tes: satu unit

Perangkat kontrol: satu set

Elektrod uji (GB 1408.1):dua set

Tangki bahan bakar uji: dua

Sistem pembuangan: satu set

Sistem kontrol: satu set

Sistem pengumpulan data:satu set

Perangkat lunak uji: satu set CD

Komputer merek: satu set

Printer inkjet merek: satu set

Manual pengguna produk:satu salinan

Sertifikat kualifikasi produk:satu salinan

Penggunaan:Ambil batang pembuangan dan meluruskan batang teleskopik, masukkan ujung lain dari klip grounding ke dalam soket probe logam dari batang pembuangan,dan kemudian penjepit tanah ke terminal instrument grounding A atau B. Pegang pegangan terisolasi sejauh mungkin dari casing instrumen, berdiri, sedikit membungkuk ke depan, buka pintu kaca kotak uji,dan menggunakan probe logam untuk menghubungi transformer tegangan tinggi bola pemerataan output, sampel elektroda, dan kondensator ujung tegangan tinggi satu per satu.menggunakan multimeter dalam kisaran tegangan AC ( kisaran AC20V) untuk menguji apakah tegangan antara elektroda dan tubuh manusia kurang dari 36V, menunjukkan bahwa tegangan residu telah dilepaskan sepenuhnya.)

Perhatian:Sebelum mengambil sampel setelah setiap percobaan, perlu untuk mengosongkan sepenuhnya sebelumnya.

Instruksi keselamatan:

1Peralatan harus dilengkapi dengan kawat perlindungan tanah terpisah.Pengerjaan kawat pengikat perlindungan terutama untuk mengurangi gangguan elektromagnetik yang kuat yang dihasilkan oleh pemecahan sampel di daerah sekitarnyaHal ini juga dapat menghindari kehilangan kendali komputer.

2Sirkuit peralatan pengujian ini dilengkapi dengan berbagai tindakan perlindungan, terutama termasuk perlindungan overcurrent, perlindungan kehilangan tegangan, perlindungan kebocoran, perlindungan sirkuit pendek,Alarm pelepasan uji DC, dll.

3. Persyaratan pengantasan: Pengantasan terpisah diperlukan, dan pengantasan harus sesuai dengan standar nasional. Batang logam harus dikubur setidaknya 1,5 meter di bawah tanah.

4Sirkuit peralatan pengujian ini dilengkapi dengan berbagai tindakan perlindungan, terutama termasuk perlindungan overcurrent, perlindungan kehilangan tegangan, perlindungan kebocoran, perlindungan sirkuit pendek,Alarm pelepasan uji DC, dll.

Fitur produk

1. Perangkat lunak instalasi independen yang berjalan pada sistem WIN XP/WIN7/WIN8, dengan antarmuka yang ramah pengguna dan operasi sederhana

2Kurva tampilan eksperimental, penyimpanan data otomatis, pencarian otomatis.

3. serbaguna, dapat digunakan untuk uji AC dan DC yang akurat, andal, dan aman.

4Proses eksperimental yang dikendalikan komputer, berhenti penilaian otomatis, reset otomatis.

5. Pelindung beberapa seperti overvoltage, overcurrent, sirkuit pendek, kebocoran, dan misoperation.

Catatan:

1Selama percobaan, personil yang tidak terkait seharusnya tidak diizinkan untuk mendekati, karena instrumen pengujian ini dapat menghasilkan tegangan tinggi dan personil yang tidak terlatih tidak diizinkan untuk menggunakan peralatan.Selama percobaan, harus ada pengawas dan tidak ada yang harus menggunakannya sendiri.

2Jika peralatan tidak digunakan untuk waktu yang lama, sebelum menggunakannya kembali, terlebih dahulu menekan instrumen tanpa beban, yaitu, lepaskan kabel elektroda tegangan tinggi dari bola penyeimbang.Periksa antarmuka tes komputer untuk melihat apakah tegangan tinggi adalah normal.

3Dalam hal situasi yang tidak terduga selama eksperimen, listrik harus dipotong tepat waktu, dan eksperimen hanya dapat dilanjutkan setelah masalah diselesaikan.

4Peralatan harus ditempatkan dengan stabil dan tanah harus kokoh.

5. casing perangkat harus di tanah ke kawat tanah pelindung selama penggunaan, memastikan keselamatan operator dan operasi peralatan.

6Setelah menggunakan peralatan, matikan listrik ke semua bagian sistem dan jangan colok atau cabut kabel listrik dengan listrik.

7. Hubungkan peralatan sesuai dengan tegangan catu daya yang ditentukan. Pastikan kabel sirkuit benar. Jika tidak, itu akan merusak peralatan.

8Instrumen harus ditempatkan di dalam ruangan, dan laboratorium harus bersih, kering, dan bebas dari media korosif.

9. Jangan biarkan kabel peralatan menyentuh tepi tajam untuk menghindari goresan isolasi kabel; Jangan biarkan kabel ditekan di bawah benda berat untuk menghindari memecahkan kabel dan menyebabkan kebakaran;Jangan gunakan kabel untuk menarik atau mengikat benda, karena ini dapat menyebabkan peralatan tidak berfungsi karena kabel rusak.

10. Jangan biarkan peralatan disemprotkan dengan air, gas korosif, gas mudah terbakar, dan bahan bakar. Jika tidak dihindari, kebakaran dapat terjadi.

11Saat memindahkan peralatan, potong catu daya dan tarik colokan dari soket. Jangan menempatkan perangkat terbalik atau miringkan perangkat pada sudut lebih dari 45° saat memindahkan perangkat.

12Jangan cabut colokan listrik dari perangkat saat sedang berjalan.
