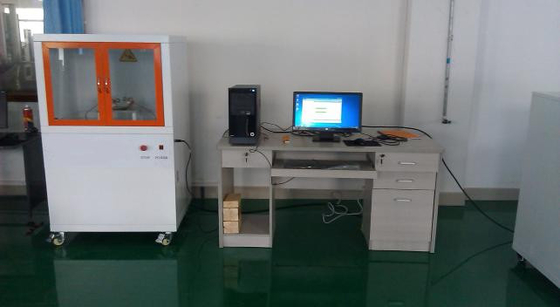

Mesin pengujian resistensi busur,pengukuran kinerja resistensi busur dari bahan isolasi listrik

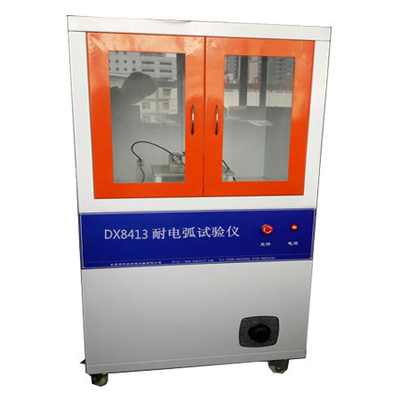

DX8413AMesin pengujian resistensi rc

Terutama berlaku untuk:GB/T1411-2002 Uji ketahanan terhadap tegangan tinggi dan pelepasan busur arus rendah dari bahan isolasi padat kering.

Kepatuhan terhadap standar:Penguji ini dirancang dan diproduksi sesuai dengan GB1411, IPC650, IEC 61621, ASTMD495, dan sesuai dengan metode pengujian seperti JEC 149 dan UL 746A.

Lingkup penerapan:Penilaian kinerja resistensi busur dari bahan isolasi listrik seperti plastik, perekat resin, dan cat isolasi yang digunakan dalam industri seperti motor, peralatan,dan peralatan rumah tangga terutama berlaku untuk pengujian kinerja resistensi busur dari bahan isolasi padat seperti plastik, film, resin, mica, keramik, kaca, minyak isolasi, cat isolasi, kardus, dan media lainnya.

Fitur:Mesin pengujian resistensi busur mengadopsi kontrol komputer, dan kurva uji dapat diamati secara online selama proses uji; Secara otomatis menyimpan kondisi uji dan data hasil uji,dan dapat mengakses, menampilkan, dan mencetak

Prinsip eksperimen: Digunakan untuk menguji ketahanan busur dari bahan isolasi padat; Bahan yang akan diuji akan terkena tegangan tinggi,secara bertahap meningkatkan lingkungan arus kecil sampai saluran konduktif yang stabil terbentuk di permukaan materialWaktu ini adalah waktu resistensi busur dari material.

Persyaratan teknis utama:

1. tegangan masukan: AC 220 V

2. Tegangan keluar: AC 0-20 KV;

3Kapasitas listrik: 1,5 KVA

4Metode pengujian: busur intermiten, busur terus menerus

5. arus uji: 10MA-20MA-30MA-40MA opsional

6Kesalahan kontrol tegangan uji: ≤ 1%

7. Kesalahan waktu arc on/off: <5ms

8. Tegangan uji terus diatur: 0-20 KV

9Keakuratan kontrol arus: ± 10%

10Spesifikasi elektroda: elektroda pelat stainless steel 25,4mm * 12,7mm * 0,15mm

Elektron baja tungsten 56mm * 7mm * 30mm

Sudut konfigurasi elektroda 110 derajat

Sudut antara elektroda dan bidang horizontal adalah 35 derajat

Berat elektroda: 50G

11Langkah-langkah keamanan:

(1) Perlindungan atas tegangan

(2) Perlindungan atas arus

(3) Perlindungan sirkuit pendek

(4) Perlindungan pembukaan pintu keamanan

(5) Perlindungan terhadap kesalahan operasi perangkat lunak

12Dimensi eksternal: 800 panjang × lebar 700 × 1350mm tinggi

Konfigurasi utama:

Host uji: satu unit

Generator tegangan tinggi 20000 volt: satu unit

Perangkat regulasi tegangan microcomputer otomatis penuh: satu set (mode port serial)

Perangkat transmisi tipe isolasi pengambilalihan tegangan dan pengambilalihan arus:satu set

Elektrod uji: dua set

current release rod:one (jenis resin)

Perangkat lunak pengukuran dan kontrol antariksa komputer: satu set

Komputer: satu set (merek Lenovo)

Printer inkjet warna bermerek: satu set

CD program: satu set

Manual pengguna produk:satu salinan

Sertifikat verifikasi metrologi:satu salinan

Sertifikat kesesuaian: satu salinan

Alat acak: satu set
