Ringkasan Peralatan:

Cocok untuk lembaga penelitian ilmiah, sistem pengujian resistensi penuaan corona material isolasi padat yang dikembangkan dapat mencapai kondisi pengujian corona yang berbeda,dan dapat secara bersamaan melakukan tes penuaan corona pada 5 sampelPada saat yang sama, sistem ini juga dapat digunakan untuk pengujian resistensi tegangan bahan isolasi padat terhadap pelepasan corona;Dapat melakukan penelitian eksperimental sistematis pada fenomena penuaan corona karet silikon HTV dalam kondisi yang berbedaPada saat yang sama, pengembangan sistem ini diharapkan dapat memberikan platform pengujian standar untuk penelitian domestik tentang ketahanan penuaan corona dari bahan isolasi padat,yang akan membantu melakukan penelitian tentang karakteristik resistensi penuaan corona dari berbagai bahan isolasi padat.

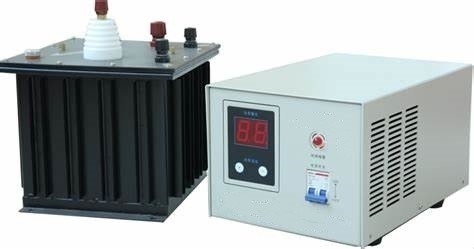

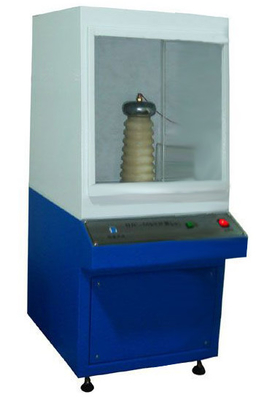

Komponen utama:1) Perangkat generasi Corona, 2) Sistem pengukuran, 3) Sistem perlindungan, 4) Sistem kontrol dan pemantauan lingkungan.Perangkat sebenarnya dari sistem pengujian resistensi penuaan corona untuk bahan isolasi padat ditunjukkan pada Gambar 1 diagram fisik

Standar referensi peralatan:

Lihat standar uji ASTM D2275-14 Amerika "Metode Uji Standar untuk Resistensi Tegangan Permukaan Bahan Isolasi Listrik Padat terhadap Pelepasan Parsial (Corona) ".

Parameter teknis:

(1) Perangkat generasi Corona:

1Menggunakan YDT-5/50 frekuensi daya corona bebas tes trafo, rentang tegangan: 0-50KV

2. regulator tegangan secara otomatis kembali ke nol setelah memicu;

3. posisi nol penutupan, dengan tegangan otomatis naik dan turun;

4. Pelindung kebocoran impor, perlindungan yang dapat diandalkan dari keselamatan pribadi;

5. perlindungan overcurrent, ambang dan fungsi perlindungan keselamatan lainnya;

6Tampilan tegangan dan arus, akurasi pengukuran ± 0,2%, tegangan pemecahan dipertahankan;

7. Elektrod eksperimental: Elektrod mengadopsi mode pelat jarum tradisional untuk mensimulasikan pelepasan corona ujung di lapangan. Elektrod jarum stainless steel dengan radius kelengkungan 0.2mm digunakan sebagai elektroda atas, dan elektroda pelat tembaga digunakan sebagai elektroda bawah dengan diameter 30 mm. Seluruh sistem elektroda terdiri dari 5 set elektroda pelat jarum,Seperti yang ditunjukkan pada Gambar 3 (kondensator tegangan tinggi yang terendam minyak)

8. jarak elektroda: 100mm

9Jumlah elektroda: 5

10Jarak antara elektroda ujung jarum dan sampel dapat disesuaikan, dengan jarak yang dapat disesuaikan 15 mm

11Kapasitas nominal transformer tegangan tinggi: 5KVA;

12. tegangan input/output nominal: 200V/50KV;

13. arus masuk/keluar nominal: 20A/0,04A;

14Sistem kontrol: Mengadopsi kontrol PLC Siemens

15. Lima opsi kecepatan untuk meningkatkan: 5V, 50V, 100V, 500V, 1000, 2000V dapat diatur sewenang-wenang;

16. Dilengkapi dengan kebocoran, overload, sirkuit pendek, kerusakan, dan tegangan tinggi fungsi perlindungan;

17Komponen instrumen: terdiri dari regulator tegangan kontak listrik, kotak kontrol, resistor pelindung, dan kotak elektroda;

18Perangkat ini dapat melakukan penuaan corona, kerusakan tegangan, dan menahan tes tegangan secara bersamaan;

19. pemecahan tegangan dilengkapi dengan elektroda stainless steel kelas 25 dan kelas 75, dan satu set pengujian suhu tinggi test bench

20Tes penuaan corona dilengkapi dengan 5 set elektroda jarum, elektroda plat tembaga, dan satu set rak sampel penuaan corona.

21. Sejumlah perangkat lunak pengujian profesional

22Satu set komputer bermerek yang dilengkapi printer:

(2) Perangkat kontrol lingkungan

1Sensor suhu: Menggunakan sensor presisi tinggi P-T-100 Taiwan

2Metode Kontrol Suhu dan Kelembaban: Metode Kontrol Suhu dan Kelembaban Seimbang (BTHC) PID Pengaturan Cerdas

3. kisaran suhu: -10 °C ~ 150 °C dapat diatur

4. kisaran kelembaban 20-98% RH

5Keakuratan kontrol suhu dan kelembaban: ± 0,2 °C; ± 2,5% RH

6Persamaan dalam suhu dan kelembaban kamar: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH

7Keakuratan resolusi pengontrol: ± 0,01% °C; ± 1% R.H.

8Kecepatan pemanasan: ≥ 2,5 °C/menit

9Kecepatan pendinginan: rata-rata 1 °C/menit

10. Penyimpangan suhu: ≤ ± 0,5 °C pada -10 ~ + 99 °C, ≤ ± 1,0 °C pada 100 ~ + 150 °C

11. deviasi kelembaban ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12. Kualitas tinggi lempeng baja yang digulung dingin bahan cangkang luar, electrostatic cat baking suhu tinggi bahan kotak dalam, lempeng stainless steel (SUS304)

13Bahan isolasi panas: busa poliuretan kepadatan tinggi + serat kaca

14Jendela pengamatan adalah jendela kaca vakum tiga lapisan.

15Pencahayaan di dalam kotak: peralatan pencahayaan proyeksi sudut lebar, pintu berlapis ganda dengan pintu tertutup

16Ukuran ruang di dalam kotak uji: 500 * 500 * 600mm

17Pengolahan isolasi harus diterapkan pada dinding dalam ruangan uji, dengan tingkat resistensi tegangan 50KV

(3) Dimensi mesin pengujian penuaan corona AC/DC:

Ukuran perangkat generasi Corona: 850 * 740 * 1500mm;

Ukuran perangkat kontrol lingkungan: 700 * 1100 * 1700mm;

(4) Sistem pengumpulan data untuk mesin pengujian penuaan corona AC/DC

1Menggunakan kartu akuisisi data presisi tinggi 16 bit PCI Advantech, rentang tegangan sinyal input adalah ± 5V atau ± 10V, dan laju pengambilan sampel adalah 3MS/s.Dapat secara bersamaan mengumpulkan beberapa sinyal arus dan tegangan corona, dan mengirim hasil pengukuran ke komputer untuk diproses.

2. Antarmuka perangkat lunak LabView yang ramah dapat menampilkan bentuk gelombang tegangan corona; dapat menampilkan jumlah muatan setengah siklus positif dan negatif arus pelepasan corona,serta tren energi pelepasan dari waktu ke waktu.

3Setelah eksperimen, data tes dapat dihasilkan menjadi laporan dan dicetak atau disimpan.

(5) Aksesoris utama mesin pengujian penuaan corona AC/DC

1. 1 generator corona

2. 1 perangkat kontrol lingkungan

3Satu komputer merek.

4. Satu set perangkat lunak koleksi profesional

5Masukkan satu.
