Mesin pengujian kepadatan asap kawat dan kabel, untuk menentukan konsentrasi asap yang dilepaskan oleh kabel

DX8330WMesin pengujian kepadatan asap pipa dan kabel

Daerah aplikasi:Terutama digunakan untuk menentukan konsentrasi asap yang dilepaskan oleh kabel dan kabel optik selama pembakaran dalam kondisi tertentu.

Kepatuhan terhadap standar:Memenuhi persyaratan standar uji GB/T17651.1-1998 dan IEC61034-1-2 "Pengukuran kepadatan asap kabel dan kabel optik dalam kondisi pembakaran khusus".

Fitur utama:Mesin pengujian ini melibatkan pengetahuan profesional dalam aspek mekanik, optik, dan elektronik.dengan keuntungan seperti struktur yang wajar, kinerja yang stabil, dan operasi yang mudah; antarmuka operasi Windows XP, gaya LabVIEW, dan mekanisme keamanan yang komprehensif.Hasil pengukuran ditampilkan secara real time dan kurva sempurna digambar secara dinamis.Data dapat disimpan secara permanen, diambil, dan dicetak, dan laporan dapat langsung dicetak.

Prinsip: Sistem pengukuran kepadatan asap optik untuk kabel yang terbakar atau kabel optik dalam kondisi tertentu terdiri dari sumber cahaya, penerima sel foto silikon, dan sistem komputer.Cahaya yang dihasilkan oleh sumber cahaya melewati laboratorium 3m × 3m × 3m kepadatan asap membentuk sinar cahaya seragam dengan diameter 1.5m±0.1m di dinding yang berlawanan dengan sumber cahaya, dan sel foto yang dipasang di pusat sinar mendeteksi intensitas sinar dari sumber cahaya.Ketika sejumlah besar asap dihasilkan di ruang pembakaran karena pembakaran kabel atau kabel optik, asap menyerap sebagian energi fotoelektrik, melemahkan intensitas sinar dari sel fotokimia silikon.Transmittansi Tt dengan respon linier relatif ke 100% awal dapat dihitung.

Kamar pembakaran:Seluruh ruang pembakaran kubik dipasangkan pada bracket persegi menggunakan baja tahan karat SUS304 dengan ketebalan 1,5 mm.

Ukuran ruang pembakaran:3M x 3M x 3M, dengan total 27 meter kubik.

Struktur peralatan:Ada jendela pengamatan kaca di bagian depan, dan jendela penyegelan transparan dengan ukuran 100 mm x 100 mm dipasang di dinding berlawanan di kedua sisi,memungkinkan sinar sinar dari perangkat pengukuran cahaya horizontal untuk melewati. Ketinggian pusat jendela penyegelan dari tanah adalah 2150mm. Ada beberapa lubang ventilasi di bagian bawah, dengan lubang ventilasi 100x500mm (50 sentimeter persegi).Bagian bawah dilengkapi dengan enam roda dan bagian atas dari enam roda dilengkapi dengan kipas pembuangan.

Sistem pengukuran optik:

Sumber cahaya: lampu halogen kuarsa impor, daya nominal: 100W, tegangan nominal: 12V, kembali cahaya nominal: 2000-3000Lm

Penerima:Ini adalah sel fotokimia silikon dengan transmisi cahaya 0% yang menunjukkan tidak ada cahaya yang melewati, dan transmisi cahaya 100% yang menunjukkan cahaya lengkap yang melewati tanpa penghalang.Respon spektral dicocokkan dengan Komite Internasional tentang Pencahayaan (CIE) spektrophotometer.

Pemasangan:Pasang pada satu ujung pipa panjang 150 dengan jendela tahan debu di ujung lainnya.

Transmisi cahaya 0% menunjukkan tidak ada cahaya yang melewati, sementara transmisi cahaya 100% menunjukkan cahaya yang melewati tanpa penghalang.

Sumber pengapian standar: Sumber pengapian adalah 1.0L alkohol. Konfigurasi: etanol 90%, metanol 4%, air 6%

Tray alkohol (kapal pembakaran): terbuat dari baja tahan karat dengan ketebalan 1,0 mm, dengan permukaan bawah 210x110mm, permukaan atas 240x140mm, dan tinggi 80mm,

Posisi pemasangan:Ketinggian baki alkohol dari tanah adalah 100 mm, memungkinkan sirkulasi udara.

Campuran asap:Menggunakan kipas desktop untuk mendistribusikan asap secara merata di ruang pembakaran.Selama percobaan, udara ditiup secara horizontal oleh kipas.

Tes kosong:Tujuannya adalah untuk mengatur suhu di dalam ruang pembakaran untuk mencapai suhu yang ditentukan, dan membakar lampu alkohol untuk mencapai suhu 25 ± 5 °C di ruang pembakaran.

Perangkat pengukuran suhu:Sensor suhu dipasang pada ketinggian 1,5 meter dari tanah dan 0,5 meter dari dinding di dalam pintu.

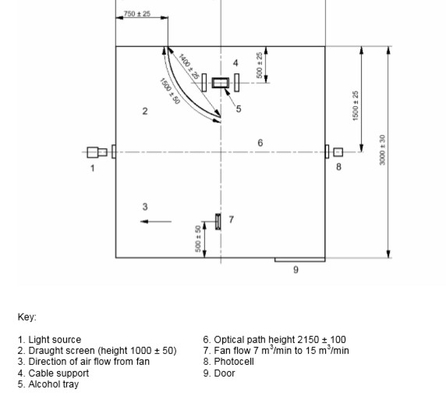

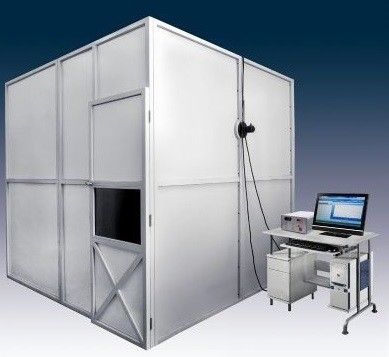

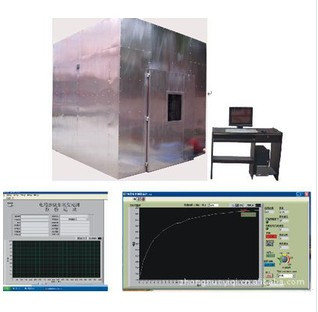

Aksesoris acak:termasuk satu set perangkat lunak pengukuran transmisi yang dapat menghasilkan kurva dan laporan. Lihat Gambar 1 dan 2.

Termasuk satu komputer dan satu printer masing-masing: Komputer ini dilengkapi dengan merek Lenovo sebagai berikut: CPU: E4300 Main board: Asus P5KPL Memory: Kingston 2G; Hard disk 160G display: 15 inci drive LCD:Samsung DVD; Termasuk sistem knalpot asap stainless steel (menggunakan knalpot asap yang kuat dan kontrol switch listrik seperti yang ditunjukkan pada gambar)

Dimensi yang disarankan untuk menempatkan instrumen ini di laboratorium: tinggi 4,5M x kedalaman 4MX panjang 6m

Kebutuhan suhu ruangan laboratorium: 25±5°C

Kondisi penggunaan lingkungan: tanah datar, ventilasi yang baik, bebas dari gas dan debu yang mudah terbakar, eksplosif, korosif; Tidak ada sumber radiasi elektromagnetik yang kuat di dekatnya;Tinggalkan ruang perawatan yang tepat di sekitar peralatan.

Suhu: 5°C ~ 30°C.

Tekanan udara: 86-106 kPa.

Sumber daya: AC220V/50HZ.

Rentang fluktuasi tegangan yang diizinkan: 380V ± 10%.

Jangkauan fluktuasi frekuensi yang diizinkan: 50Hz ± 1%.

Pengguna diwajibkan untuk mengkonfigurasi switch udara dan daya kapasitas yang sesuai untuk peralatan di lokasi instalasi,dan saklar ini harus independen dan didedikasikan untuk penggunaan peralatan ini.

Ketika peralatan tidak bekerja, suhu lingkungan harus dipertahankan dalam 0-45°C

1Perangkat pengukuran optik:

A. Lampu halogen kuarsa impor dengan sumber cahaya: daya nominal: 100W, tegangan nominal: 12V, penerangan nominal: 2000-2000-

3000Lm

B. Penerima: Ini adalah sel foto silikon dengan transmisi cahaya 0% yang menunjukkan tidak ada cahaya yang melewati,dan transmisi cahaya 100% yang menunjukkan cahaya penuh melewati tanpa penghalang.

2Sumber pengapian standar:

A. Sumber pembakaran adalah 1.0L alkohol
