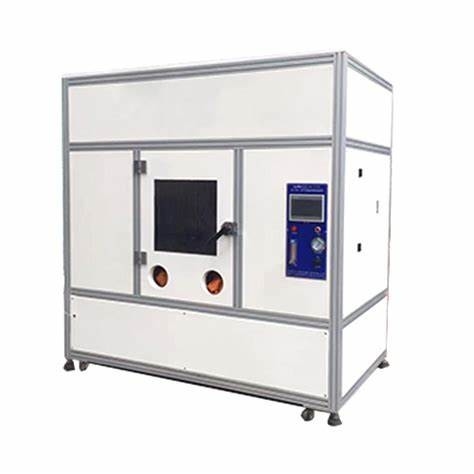

UL1581 Mesin pengujian pembakaran, Ruang pengujian pembakaran vertikal horisontal, Ruang pembakaran besar

DX8382 ruang pembakaran besar/mesin pengujian pembakaran UL1581/ruang pengujian pembakaran horizontal vertikal

Sesuai dengan standar:

Kami mengikuti ketat UL1581 bagian 1080.1-1080.14 standar untuk produksi dan telah diakui oleh Guangzhou Meihua UL Company,memenuhi standar uji pembakaran VW-1 (V-ertical specific) Flame Test. Berlaku pada standar uji VW-1 UL1581, UL13, UL444, dan UL1655, serta standar uji FT-1 dan FT-2 dari CSA. Berlaku secara ekonomis dan banyak digunakan di industri kawat dan kabel.

Metode pengujian:

Sesuaikan ketinggian api, letakkan bagian atas api di bawah sampel, bakar selama 15 detik, padam selama 15 detik, ulangi 5 kali dan periksa kondisi pembakaran sampel.waktu pemadam, dan jumlah pengulangan dapat diatur, dan dapat dioperasikan secara otomatis.

Rincian parameter:

Seluruh percobaan dilakukan di laboratorium tertutup dengan volume 4,32 meter kubik.

1, Kamar pembakaran:

(1) Ruang efektif: 2,4m (panjang) * 1m (lebar) * 1,8m (tinggi)

(2) Dimensi batas: 2,4m (panjang) * 1m (lebar) * 2,5m (tinggi)

(3) Bahan:

Eksternal: Struktur rangka baja persegi, plat baja tebal 1,5 mm yang dipanggang secara elektrostatik dengan cat hijau dalam;

Dalam: Electrostatic dipanggang cat hitam.

(4) Jendela pengamatan:

Dua jendela geser kiri dan kanan; jendela pengamatan terbuat dari kaca tempered;

Dikulilingi oleh tepi baja tahan karat SUS304;

Ukuran: 730mm (tinggi) * 420mm (lebar).

(5) Jendela operasi: total 4

Ukuran ruang dalam:ф150mm;

Periferal: terbuat dari tepi baja tahan karat 3,0 mm;

Disegel sebagai sarung tangan kulit lengan panjang, dengan panjang 600mm;

Dimensi keseluruhan perifer:ф220mm.

Sistem pembuangan:

Dua kipas knalpot spiral;

Plat penyegelan push-pull terbuat dari baja tahan karat 2,0 mm;

Ada alur geser di kedua sisi;

Satu set alat pengendali jarak jauh: a. Menggunakan dua tali tarik baja. b. Dua set katrol

(7) Inlet udara: 4 total

Ukuran:ф160mm;

Lembar penyegelan push-pull terbuat dari pelat baja tahan karat 2,0 mm;

Ada alur geser di kedua sisi.

(8) Bracket pemasangan bagian bawah:

Dimensi: 2,4 m (panjang) × 1 m (lebar) × 0,7 m (tinggi);

Menggunakan besi sudut 60mm × 60mm × 4mm, dipanggang secara elektrostatik dengan cat hijau gelap;

Puli kaki: Enam, empat puli dengan kunci.

9. Peralatan pencahayaan: Satu lampu anti kabut dan anti asap digunakan.

2, Bagian kontrol

(1) Satu indikator pembakaran

(2) Pengaturan pembakaran: Setiap pengaturan dari 0 sampai 99,99 detik

Satu (3). indikator mati

(4) Pengaturan penutupan: Setiap pengaturan dari 0 sampai 99,99 detik

(5) Jumlah pembakaran: 0-999999 kali, diatur secara sewenang-wenang

(6) Dilengkapi dengan fungsi kebakaran, pemadaman, dan penghitungan sepenuhnya otomatis

(7) Dilengkapi dengan fungsi konversi vertikal/horisontal

(8) Dilengkapi dengan fungsi penicilan otomatis

(9) Dilengkapi dengan fungsi manual/otomatis

(10). menyalakan menggunakan metode penyalaan tekanan tinggi

(11) Bagian eksperimen dihubungkan ke kontrol dengan menggunakan colokan penerbangan, yang memiliki kontak yang sangat dekat.

3, Bagian Eksperimen

(1) Nozzles:

(2) Sudutnya adalah 20 derajat

Satu (3). katup pengatur nyala internal

(4) Satu katup pengatur api eksternal

(5) Satu penggaris yang menandai titik kontak api internal

(6) Satu garis garis tanda bendera rendah

(7) Satu penguasa panjang uji

(8) Satu alat pengukur nyala api

(9) Perlengkapan uji: a. Bahan: Pelat baja, diolah halus dan dicat. b. Warna: Hitam murni

(10) Kotak uji terbuat dari stainless steel SUS304 dan diolah halus

(11) Bagian bawah tempat pengujian:

a. Dua pelat baja 2,0 mm.

b. Ukuran: 700 mm (panjang) × 450 mm (lebar)

c. Warna: Cat hitam bakar elektrostatik

(12) Desain independen pengujian vertikal dan horizontal

(13) Tambahkan batang dorong lengan panjang ke kotak uji

(14) Tiga tanda pembakaran horizontal.

4, Kontrol sumber udara:

(1) Gas: Dianjurkan untuk menggunakan metana (disediakan oleh pengguna)

(2) Aliran meter: 1 (Dwyer VA20430 model dari Amerika Serikat)

(3) U-bentuk tabung tekanan gauge: 1 buah (Dwyer Company 1230-36 jenis di Amerika Serikat)

(4) Satu sendi gas tee

(5) Trachea: trakea bertekanan tinggi
