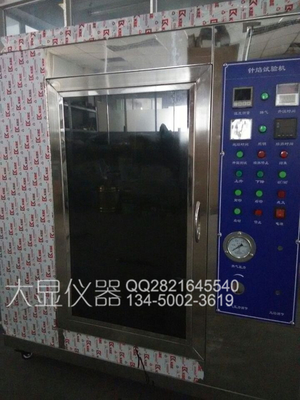

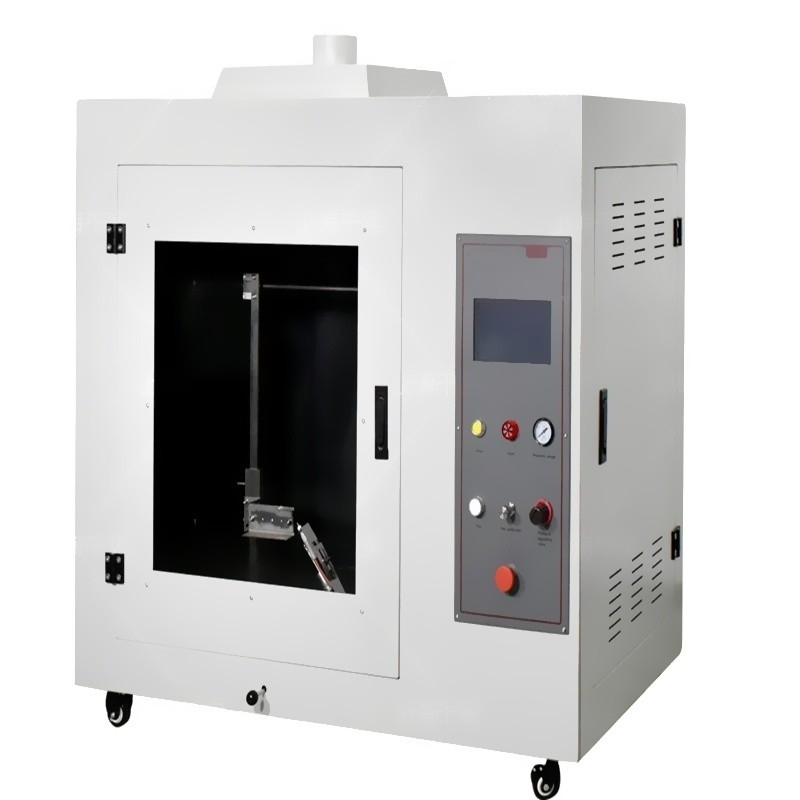

Peralatan pengujian api jarum untuk komponen Bagian dan perakitan peralatan listrik

Prinsip kerja:

Karena kondisi kesalahan dalam produk, seperti arus kesalahan yang mengalir melalui jalur kebocoran, overheating komponen atau bagian, kontak yang buruk, dll., Api dapat disebabkan,yang kemudian bisa menembak ke bagian terdekatUji api jarum mensimulasikan api kecil yang dihasilkan di dalam produk di bawah kondisi kesalahan dan mengevaluasi bahaya kebakaran menggunakan teknologi simulasi.

Standar pengujian:

Memenuhi standar pengujian GB/T5169.5 dan IEC60695-2-2 "Pengujian bahaya kebakaran untuk produk listrik dan elektronik - Bagian 2: Metode pengujian - Bagian 2: Pengujian api jarum".

Bidang yang berlaku:

Penguji api terutama cocok untuk komponen, bagian, dan perakitan produk listrik dan elektronik, peralatan rumah tangga, seperti papan kabel, saklar sentrifugal, soket kompor nasi,dll

Parameter teknis:

Burner: 35mm panjang, diameter dalam: 0.5mm

Standar untuk nyala api: ketinggian api 12 mm

Perangkat pengukuran suhu:

Termokopel dipersenjatai dengan Filament tipe K F 0,5 mm, suhu pengukuran: 1050 °C

Blok tembaga transfer panas: Ф 4.0x6.0mm

Kecepatan pemanasan: 23,5S pada 100-700 °C

Volume ruang uji: 0,5M3, d×w×h: 60×95×90cm

Dimensi eksternal: d×w×h: 61×120×105cm

Bahan kotak luar: baja tahan karat cermin.

Mengapa menggunakan mesin uji api jarum:

Perlindungan terhadap kebakaran (pencegahan kebakaran, penangguhan api) selalu menjadi proposal keamanan sosial.kesadaran tentang perlindungan kebakaran (pencegahan kebakaran dan retardansi api) juga telah mencapai titik tinggiOleh karena itu, pencegahan kebakaran dan retardansi api telah menjadi prioritas utama bagi negara ini.kita juga membutuhkan eksperimen api jarum.

Dalam keadaan apa peralatan rumah tangga, produk listrik dan elektronik cocok untuk mesin uji pembakaran api jarum

Jika uji kawat panas atau metode uji pembakaran vertikal horizontal tidak cocok untuk bagian (atau komponen) kecil, metode uji api jarum dapat digunakan.Jika sampel uji terbakar selama uji kawat panas, bahaya pembakaran yang dihasilkan juga perlu diuji dengan api jarum.

Catatan: Mesin pengujian api jarum ini adalah salah satu peralatan yang direkomendasikan untuk rumah tangga dan pusat pengujian listrik serupa dalam GB/T4706 dan IEC60335-1

Standar referensi:IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Deskripsi teknis:

Produk ini didasarkan pada penggunaan produk elektronik dan listrik. karena kondisi kesalahan seperti arus kesalahan mengalir melalui jalur kebocoran, overheating komponen atau bagian,kontak yang buruk, dll, bisa menyebabkan api.Uji ini mensimulasikan api kecil yang dihasilkan di dalam produk dalam kondisi kesalahan dan menggunakan teknologi simulasi untuk mengevaluasi bahaya kebakaranJika uji kawat panas atau metode uji pembakaran vertikal horizontal tidak cocok untuk bagian (atau komponen) kecil, metode uji api jarum dapat digunakan.Jika sampel terbakar selama uji kawat panas, bahaya pembakaran yang dihasilkan juga perlu diuji dengan api jarum.pemutar sentrifugal, dan soket rice cooker.

Spesifikasi dasar:

1) Volume dalam kotak: ≥ 0,5 meter kubik, dengan pintu pengamatan kaca

2) Bahan bakar: gas butan

3) Spesifikasi pembakar: lebih dari 35mm panjang, diameter dalam Ø 0,5mm ± 0,1mm, diameter luar tidak melebihi Ø 0,9mm

4) Tinggi nyala api: 12mm ± 1mm diatur

5) Suhu api: Dalam 23,5 ± 1 s, waktu untuk naik dari 100 °C ke 700 °C

6) Timer: diatur dalam kisaran 0 ~ 99 menit dan 99 detik, dengan waktu pembakaran yang diatur dan durasi pembakaran yang tercatat

7) Perangkat keamanan: Mesin ini dilengkapi dengan perangkat alarm kebocoran gas.,dan mulai sistem knalpot untuk mengeluarkan gas di dalam kotak uji sampai kualitas udara di dalam kotak kembali ke nilai normal

8) Fitur produk: Kamar pembakaran tester ini mengadopsi cat semprotan elektrostatik, yang memiliki penampilan yang indah dan tahan terhadap asap dan korosi gas.perlengkapan penyesuaian tiga dimensi, sistem kontrol otomatis, ventilasi independen, pengamatan dan perekaman yang nyaman, stabil dan dapat diandalkan.

9) Sumber daya: AC220V/50Hz
