Mesin pengujian ketahanan ozon untuk bahan non-reaktif ozon untuk memperkirakan ketahanan elastomer

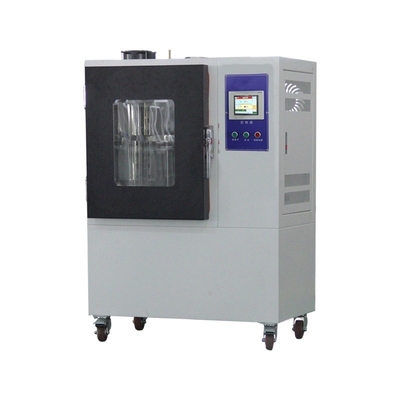

DX7120Perangkat uji ketahanan ozon

1. Standar:

Memenuhi ISO 10810 (Bagian 13), IEC 60811-403, ASTM D 470, IS 3400 (Bagian 20): 1994, ISO 1431-1/1994 dan ASTM 4575.

2. Ringkasan:

Menurut IS 10810 (Bagian 13), IEC 60811-403, ASTM D 470, IS 3400 (Bagian 20): 1994,ISO 1431-1/1994 dan ASTM 4575 untuk memperkirakan ketahanan bahan elastomer dan polimer kabel terhadap serangan ozonPerangkat uji harus mencakup ruang uji, generator ozon dengan catu daya tegangan tinggi dan pengontrol, pengering udara/purifier, kontrol flowmeter, ruang kontrol suhu,instrumen kaca, pembawa sampel untuk pengujian kimia, dan perangkat deteksi ozon.

3. Parameter teknis:

1) Ruang uji harus terbuat dari bahan yang tidak bereaksi dengan ozon, sebaiknya baja tahan karat.

2) Kamar harus memiliki volume setidaknya 60 liter dan harus menjadi oven pendingin dengan pemanasan dan pendinginan

3) Suhu ruang uji harus dikontrol oleh pengontrol indikator suhu digital elektronik menggunakan sensor PT-100.

4) Kisaran suhu yang diperlukan adalah 10°C sampai 80°C, dan akurasi kontrol lebih baik dari ±1°C

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) Pintu harus memiliki perangkat atau mekanisme penguncian untuk mencegah pembukaan yang tidak disengaja selama durasi uji yang diharapkan.

7) Pintu akses harus dilengkapi dengan jendela pengamatan dari kaca tempered dan harus disegel untuk mencegah kehilangan tekanan parsial atau efek buruk pada konsentrasi ozon selama tes.

8) Ruang dalam dapat dilengkapi dengan sumber cahaya untuk pengamatan sementara sampel.

9) Ruang dalam dapat dilengkapi dengan rak atau rak untuk menempatkan sampel, bahan rak tidak harus bereaksi dengan ozon, sebaiknya stainless steel,dan rak harus dirancang sedemikian rupa sehingga meminimalkan efek pada pengenalan, sirkulasi, pertukaran atau emisi campuran udara-ozon.

10) Membutuhkan perangkat untuk menghasilkan, mengukur, dan mengontrol konsentrasi dan tekanan parsial aliran ozon udara,dan mencegah stratifikasi ozon ketika aliran ozon udara diperkenalkan ke ruang.

4Generator ozon:

1) Sumber produksi ozon harus berada di luar ruang uji dan zat asing dalam aliran gas harus disaring dengan baik.

2) Generator ozon harus memiliki elektroda konsentris, dipisahkan oleh dielektrik kaca tipis, dengan tegangan yang diterapkan di antara elektroda.

3) Generator dapat didukung oleh transformator tegangan tinggi dengan rentang tegangan maksimum 20-30 kV dan output arus 8 mA dengan kontrol perubahan tegangan.Keakuratan trafo tegangan tinggi harus ± 1%..

4) Ozon generator harus dipasang dalam kasus kayu untuk memastikan keamanan lengkap operator.

5) Konsentrasi ozon harus diukur langsung dengan menggunakan ozonmeter atau ozon analyzer/ozone detector device,konsentrasi ozon di ruang uji harus 25 sampai 500 pphm (bagian per juta) atau ppb (bagian per miliar), dan pengukur ozon harus memiliki rentang opsional 25 sampai 500 pphm/ppb

6) Selain detektor ozon/analis ozon, semua aksesori yang diperlukan untuk metode kimia harus disediakan untuk verifikasi.

5. Pasokan udara:

1) Sumber udara harus berasal dari lingkungan atau pasokan udara terkompresi, dan sepenuhnya disaring atau disaring dan pengering udara diperlukan untuk menghilangkan kelembaban dari udara

2) Sebuah indikator kelembaban yang terdiri dari gel indikator kelembaban yang dapat digunakan kembali harus disediakan.

3) Aliran udara dengan konsentrasi ozon yang diperlukan harus antara 280 l/h dan 560 l/h, dan tekanan udara harus tetap sedikit lebih tinggi dari tekanan atmosfer.

4) Alat pengukur aliran dengan kontrol: harus dapat mengatur aliran udara dengan sangat halus dalam kisaran 2 sampai 20 l/menit.

6. Kipas sirkulasi:

1) Untuk mengedarkan campuran ozon, kipas listrik harus disediakan yang dapat mempertahankan kecepatan konstan selama uji.

2) Kecepatan yang diukur dari 50 mm di tepi depan bilah kipas di sisi ruang angin tidak kurang dari 0,6 m/s.

3) Motor kipas tidak boleh berada di dalam ruangan. Motor kipas harus memiliki poros ekstensi atau mekanisme penggerak untuk mengisolasi motor dari rongga dalam.

4) Bilah kipas harus tertanam di ruang angin dan dipisahkan atau ditutup dengan jaring pelindung atau kandang kisi.

7Instrumen kaca:

1) Mengumpulkan gas ozon dan menentukan konsentrasi ozon dengan analisis kimia.

8. Kelas sampel:

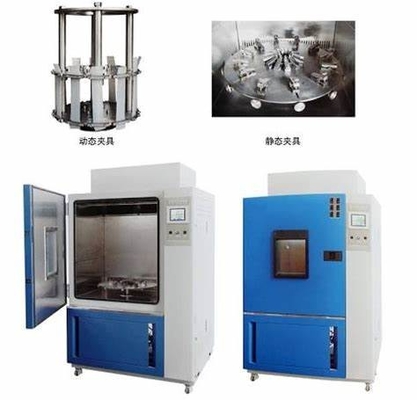

1) Sebuah bracket berputar mekanis dengan ukuran yang cukup harus dipasang di ruang uji dan pegangan harus dipasang di atasnya atau rangka untuk memantapkan sampel harus dipasang.

2) Sampel harus dipindahkan dengan kecepatan 20 mm/s sampai 25 mm/s dalam bidang tegak lurus dengan aliran udara,dengan cara agar sampel yang sama mencapai posisi yang sama di ruang uji setiap 8-12 menit.

9Sistem pembuangan:

1) Ruang uji harus dilengkapi dengan sistem knalpot yang cocok dan perangkat pengurangan ozon, seperti perangkat katalis.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10. Daya masukan:

Sumber daya input kerja adalah 220V+/-10%AC, dan frekuensi adalah 50Hz+/-3%.

11Kalibrasi:

1) Ozon meter/ozone analyzer, flow meter dan regulator suhu dan ruang uji harus dikalibrasi oleh NABL (ISO/IEC 17025) laboratorium terakreditasi

12Demonstrasi:

1) Melakukan pelatihan tentang operasi lengkap peralatan dan kontrol sistem sesuai dengan spesifikasi CPRI.

2) Menunjukkan dan memverifikasi fungsi perangkat detektor ozon dengan metode kimia selama pemasangan dan pengoperasian.
