Mesin Pengujian Kepadatan Asap Plastik Sebuah jenis peralatan pengujian baru untuk mengukur kepadatan asap dikembangkan

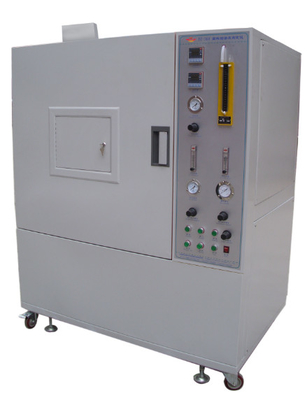

DX-8368 Mesin pengujian kepadatan asap plastik

Penguji kepadatan asap pembakaran plastik adalah jenis peralatan pengujian baru untuk mengukur kepadatan asap yang dikembangkan sesuai dengan kondisi teknis yang ditentukan dalam standar GB/8323.2-2008 dan ISO5659-2 "Metode Pengujian Bagian 2 Generasi Asap Plastik untuk Menentukan Densitas Asap dengan Metode Kamar Tunggal", standar ini cocok untuk menentukan kepadatan optik spesifik asap yang dihasilkan ketika plastik dibakar, dan kepadatan optik spesifik maksimum adalah hasil pengujian.Hal ini digunakan untuk mengevaluasi kinerja pembakaran plastik di bawah kondisi tertentu.

Ini sesuai dengan GB8323.2-2008 "Pengeluaran asap plastik-Bagian II: Metode pengujian untuk menentukan kepadatan asap dengan metode ruang tunggal" dan ISO5659.2-2006 "Pengeluaran asap plastik-Bagian II:Penentuan kepadatan optik dengan metode satu-kamar" standar uji. asma e662

Seluruh instrumen terdiri dari ruang uji tertutup, sistem pengukuran fotometer, kerucut radiasi, sistem pembakaran, pembakar, kotak uji, bracket,instrumen pengukuran suhu dan perangkat lunak pengujian kepadatan asap. Sirkuit ini dikembangkan oleh microcomputer chip tunggal, dengan kandungan teknis yang tinggi dan kinerja yang stabil.tetapi juga dapat digunakan untuk evaluasi bahan lain (e(misalnya karet, lapisan tekstil, permukaan lacquered, kayu dan bahan lainnya), dan banyak digunakan oleh pabrik produksi di industri plastik, industri bahan padat,dan unit penelitian ilmiah dan pengujian.

1. Ruang uji:

1.1 Pintu depan dilengkapi dengan jendela dan perisai cahaya buram yang menghalangi pergerakan jendela.

1.2 Bagian bawah kotak persegi dipasang dengan lembaran foil aluminium yang dapat meledak untuk mencegah tekanan berlebihan, yang terdiri dari cakram peledak keamanan dengan ketebalan 0,04 mm, panjang 405 mm,dengan lebar 200mm, dan luas total 81000mm2, dan perangkat penegakan tekanan internal kotak dipasang (lihat Gambar 2).

1.3 Lampu jendela: dua jendela cahaya Ø 75 mm atas dan bawah, bagian bawah jendela cahaya dilengkapi dengan pemanas listrik cincin 9W,untuk memastikan suhu permukaan atas jendela cahaya (50 oC ~ 55o C sesuai) untuk mengurangi konsentrasi asap di permukaan menjadi minimum, jendela cahaya berada di bagian atas kotak uji, dan platform optik tebal 8 mm dipasang di sekitar jendela cahaya di luar kotak uji,dan meja optik diikat dengan batang logam Ø 15mm yang dapat menghubungkan platform tetap dan kotak uji.

1.4 Ukuran bagian dalam: tinggi 914mm X lebar 914mm X kedalaman 610mm

1.5 Bahan: Terdiri dari tiga lapisan: lapisan luar adalah pelat baja tebal 1,5 mm, cat putih beige dengan suhu tinggi,lapisan tengah terdiri dari lapisan asbes tebal 60 mm, dan lapisan dalam adalah USU304 stainless steel tebal 1.2mm, suhu tinggi electrostatic baking cat hitam, yang dapat dengan mudah dibersihkan.

1.5 Inlet udara dan pintu knalpot: Inlet udara dipasang di bagian atas kotak uji, dengan diameter Φ65mm, dan keadaan penutupan dan penutupan dikendalikan oleh katup solenoid dengan flange;Port knalpot dipasang di bagian bawah sisi kiri, dengan diameter Φ80mm, dan dikendalikan oleh katup solenoid dengan flange untuk mengontrol keadaan penutupan dan penutupan, dan kipas knalpot dipasang.

2Sistem pengukuran fotoelektrik:Ini terdiri dari catu daya, tabung fotomultiplier, translucens pembesar, rana, filter, translucens netral, lensa, sistem optik obscura, sumber cahaya dan pemanas jendela optik

2.1Sumber cahaya:

2.1.1Sumber cahaya: Terdiri dari lampu pijar 6,5V, trafo yang menyediakan daya (input 220V dan output 6,5V), dan resistor variabel.

2.1.2Pemasangan: bohlam dipasang di kotak gelap yang tidak transparan di bagian bawah ruang uji, yang terdiri dari sumber cahaya, lensa cembung, pemanas jendela cahaya, dan jendela optik.

2.1.3. Window adder: catu daya AC220V, dikelilingi oleh kawat resistance 9W, untuk memastikan suhu permukaan atas jendela (50 oC ~ 55oC).

2.1.4Lensa cembung: 51 mm diameter, disetel dan dikalibrasi, sepenuhnya membentuk cincin dengan diameter 51 mm dan tidak ada cahaya lain dalam sinar di luar cincin.

2.1.5Jendela optik: terdiri dari film tembus pandang yang tidak terhalang dan kotak kamera obscura.

2.2- Fotodetektor:

2.2.1. Fotodetektor: Ini terdiri dari tabung fotomultiplier, filter pembesar, rana, filter, filter netral, lensa cembung, jendela optik, dll.

2.2.2. Tabung fotomultiplier:

2.2.2.1. Parameter tabung fotomultiplier: tegangan: DC 1000V, catu daya: input 12V, output 0 ~ -1200V 2mA

2.2.2.2. Pengolahan sistem fotoelektrik: fotodetektor adalah tabung fotomultiplier, yang terhubung dengan template angka A/D, dan diproses oleh mikro komputer amplifikasi multi-tahap.Hal ini dapat terus mengukur transmisi kepadatan optik yang sesuai dari waktu ke waktu, yang merupakan 5 kuantitas respon sensitivitas spektrum, mirip dengan respon mata telanjang dan arus gelap kurang dari 0,001uA.Sensitivitas minimum tabung fotomultiplier dapat diperoleh dengan membaca 100% dari 0.5 filter netral dan satu filter pembesaran ND-2 di jalur optik.

2.2.3. Filter pembesaran: transmisi ND-2.0 adalah 0,95%, dan suhu warna sumber cahaya A adalah K=2854.

2.2.4. Shutter: digunakan untuk baffle dan 0% koreksi transmisi.

2.2.5Filter: Untuk filter kompensasi, kepadatan optik adalah 0,1 ~ 1,0 dan 2.0, total 11 buah.

2.2.6Filter netral: ND-0.5, transmisi 31,7%, suhu warna sumber cahaya K = 2854.

2.2.7. lensa cembung: diameter adalah 51mm, sehingga sinar langsung dapat difokuskan ke titik kuat kecil pada pelat tembus pandang antara obscura atas dan bawah.

2.2.7Kalibrasi sistem optik: deteksi dengan filter netral dengan kepadatan optik 3,0 dan panjang gelombang 550 ~ 650nm.

2.2.8Jendela optik: terdiri dari lembaran tembus pandang yang tidak terhalang dan kotak kamera obscura.

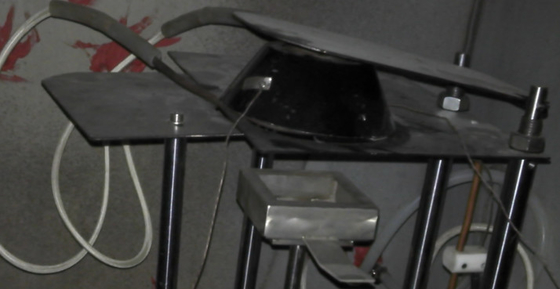

3. Radiasi kerucut:

3.1. Radiasi kerucut: Ini terdiri dari elemen pemanasan dengan daya nominal 2600W, yang dapat memberikan 10KW / m2 ~ 50KW / m2 intensitas radiasi di pusat permukaan sampel.Saat menguji iradians dari dua lokasi lainnya 25 mm dari pusat sampel, iradians dari kedua posisi ini tidak dapat kurang dari 85% dari iradians dari pusat sampel.

3.2. radiant kerucut pemanas: didukung oleh sumber daya yang independen, daya transformer isolasi satu fase adalah 3000W, dan kontrol suhu mengadopsi kontrol thyristor dengan siklus cepat,dan suhu kontrol dapat distabilkan pada ± 2 °C.

3.3Meter aliran panas: area datar dengan rentang 50kw/m2 dan diameter 10mm di area penerima radiasi, yang permukaannya dilapisi dengan hitam matte, dan pendinginannya didinginkan dengan air.

3.4. Igniter: Nozzle igniter terbuat dari tabung tembaga aperture Φ4.0mm, dan panjang nyala api dan ukuran horizontal adalah 30mm.

4Sistem pasokan gas:

4.1Sumber gas: kemurnian 95%, gas campuran propana dan udara, tekanan 170Kpa

4.2. propana flowmeter: 1 ~ 100cm3/min

4.3. Air flow meter: 5 ~ 500cm3/min

5Kinerja:

1Resolusi transmisi: 0,0001%;

2. rentang pengukuran: 0-100%; otomatis pindah gear saat pengukuran.

3. Keakuratan pengukuran: ± 3%;

4Tegangan kerja: AC200-240V 50Hz;

5. kelembaban lingkungan: suhu kamar -40°C

6Lingkungan kerja: Saat instrumen berjalan, harus menghindari sinar matahari langsung dan tidak ada aliran udara paksa.

6Perangkat lunak pengukuran:

Berdasarkan antarmuka operasi Windows XP dan gaya LabVIEW. Transmittance vs time curve ditampilkan. Antarmuka Cina dan Inggris, dan menyediakan manual instruksi Cina dan Inggris.
