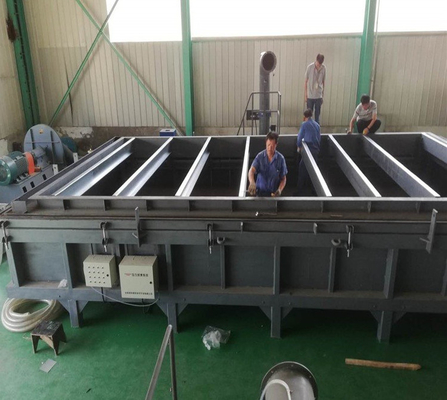

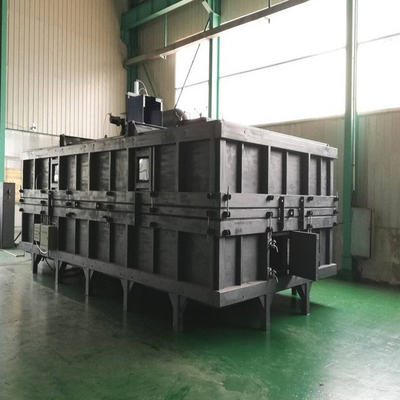

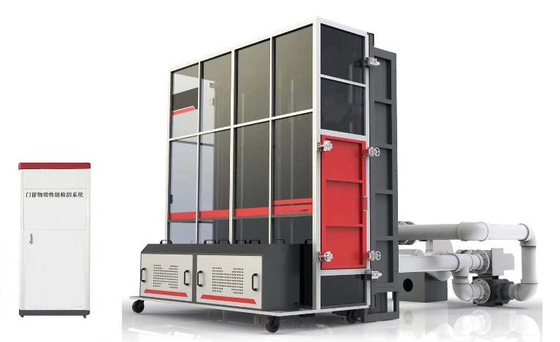

DX8685 Pintu Dan Windows Tiga Performance Testing Equipment, Sesuai dengan GB/T 7106-2019

DX8685 pintu dan Windows tiga peralatan pengujian kinerja

Penggunaan peralatan:Hal ini terutama digunakan untuk menguji kedap udara, kedap air dan deformasi kompresi tahan pintu dan jendela bangunan.

Sesuai dengan standar:sesuai dengan GB/T 7106-2019 "Metode deteksi kedap udara, kedap air dan ketahanan tekanan angin dari pintu dan jendela eksternal bangunan".

Parameter teknis:

1 Resistensi tekanan angin: perbedaan tekanan statis: ≥±5000pa Keakuratan: ≤2%

Pergeseran nirkabel: 0 ~ 50mm Pergeseran: ± 0,1mm

2. kedap udara: aliran udara: 0~300m3/h Keakuratan: aliran udara≤3%; Tekanan statis diferensial≤2%

3. kedap air: Tekanan stabil: Air penyemprotan: 0-2L/ ((m2*min) Keakuratan: 2L/ ((m2*min)

Tekanan statis diferensial: ≥700pa Keakuratan: ≤2%

Tekanan fluktuatif: volume air: 2~3L/(m2*min) Keakuratan: 3L/(m2*min) Periode: 2s~6s

Siklus: ≥3s Tekanan fluktuasi: ≤2% Keakuratan: 3s~5s

4. Sumber daya: tiga fase lima kabel AC380V 15KW Sumber air persyaratan: atas dan bawah air

5Kesalahan pengukuran dari perangkat pengukuran aliran udara kurang dari 5% dari nilai yang ditunjukkan.

6Kesalahan pengukuran dari alat pengukur tekanan diferensial kurang dari 2% dari nilai yang ditunjukkan.

7Kesalahan pengukuran dari perangkat pengukuran pergeseran kurang dari 2% dari nilai yang ditunjukkan.

Persyaratan:

1. Kotak tekanan (sesuai dengan GB/T7106-2019)

2. Sistem pemasangan sampel (sesuai dengan GB/T7106-2019)

3. Sistem pasokan tekanan (sesuai dengan GB/T7106-2019)

4Sistem penyemprot (sesuai dengan GB/T7106-2019)

5. Sistem pengukuran (sesuai dengan GB/T7106-2019)

Standar peralatan uji pintu dan jendela baru ini GB/T7106-2019 (Metode deteksi kedap udara,kedap air dan ketahanan tekanan angin dari pintu dan jendela eksternal bangunan) [item uji] digunakan untuk mendeteksi tiga sifat fisik pintu dan jendela, yaitu kedap udara, kedap air dan ketahanan tekanan angin.

[Standar yang berlaku]GB/T7106 "Metode pengujian untuk ketahanan udara, kedap air dan tekanan angin dari pintu eksterior dan jendela bangunan"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, yang memiliki karakteristik pengekang sederhana sampel dan kontrol otomatis dari tes.

Standar nasional baru GB/T 7106-2019 menggunakan tiga peralatan pengujian kinerja untuk pintu dan jendela untuk mendeteksi kinerja kedap udara,Kinerja kedap air dan ketahanan terhadap tekanan angin dari pintu dan jendela bangunan, dan mengukur parameter kinerja.

Fungsi pengujian peralatan memenuhi persyaratan pengujian standar pengujian saat ini (GB/T 7106-2008) dan standar nasional baru (GB/T 7106-2019, tanggal penerapan 1 November,2020) pada saat yang sama.

Nilai kotak gesper volume variabel:

1Meningkatkan tingkat respons lalu lintas.

2Meningkatkan akurasi pengambilan sampel aliran.

3Hal ini memungkinkan untuk menguji laju aliran gradien tekanan rendah.

Keuntungan dari teknologi kotak gesper variabel:

1. Mengurangi panjang jarak kontak penyegelan antara kotak gesper dan kotak tekanan statis, meningkatkan kemampuan kotak gesper untuk mengumpulkan permeabilitas,dan mengurangi kemungkinan kebocoran kotak gesper.

2. Tingkat maksimum memastikan konsistensi antara daerah kontak kotak tekanan statis sampel dan daerah kontak di sekitar kotak gesper,dan menghindari permeabilitas tambahan yang disebabkan oleh penyegelan parsial dari non spesimen.

3Metode penjepit baru sangat mensimulasikan metode konstruksi dan pemasangan sampel di bawah kondisi kerja yang sebenarnya, dan tidak menghasilkan deformasi jenis tegangan.

4. Full modulus partisi tertutup, cocok untuk sebagian besar pasar sampel aplikasi praktis.

2. Menurut (mengikuti) standar

GB/T 7106-2008 "Klasifikasi dan Metode Pengujian untuk Ketahanan Udara, Ketahanan Air, Ketahanan Tekanan Angin dari Pintu dan Jendela Luar Bangunan".

GB/T 7106-2019 "Metode pengujian untuk tahan udara, kedap air dan tekanan angin dari pintu eksternal dan jendela bangunan" akan diterapkan pada 1 November 2020

GB/T3143-2015

3. Parameter dan karakteristik teknis utama:
