Mesin pengujian pengukuran pelepasan gas asam halogen untuk menentukan jumlah total gas asam halogen

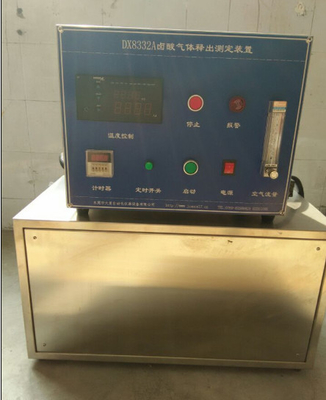

DX8332AHPengukuran pelepasan gas asam alogenmesin pengujian

Halogen, PH dan Peralatan Uji Konduktivitas Kabel dan Kabel IEC 60754 Bagian 1 & 2

IEC 60754-1 Kabel Listrik Halogen Asam Gas Tester

Standar:

Memenuhi GB/T17650.1-1998, GB/T17650.2-1998 dan IEC60754-1:1994, IEC60754-2:1991 standar; Pada saat yang sama,memenuhi persyaratan Tabel 6 dari standar GB/T19666-2005 "Prinsip-prinsip Umum untuk Kabel dan Kabel tahan api dan tahan api" dan persyaratan Pasal 6.3.4 dari GA306.1-2007, Pasal 6.3.4 dari GA306.2-2007, dan pasal 9.10 dan 9.11 dari UL2556-2007.

Lingkup penerapan:

Hal ini cocok untuk menentukan jumlah total gas asam halogen untuk kabel tahan api rendah dan bebas halogen dan untuk mengukur pH dan konduktivitas untuk menentukan keasaman gas.

Komponen:

1. Tungku tungku: panjang efektif dan diameter ruang pemanas adalah 600 × f42mm, dan dilengkapi dengan sistem pemanas listrik yang dapat disesuaikan.

2Tabung pembakaran:

a. Bahan: pipa tahan api yang terbuat dari silikon dioksida, gas tahan korosi.

Spesifikasi: Diameter dalam adalah 40mm, panjang sisi masuk tungku tabung adalah 60 ~ 200mm, dan panjang sisi keluar adalah 60 ~ 100mm, meninggalkan celah untuk ekspansi pemanasan.

3Kapal yang terbakar:

a. Bahan: tabung silika cair.

B. Spesifikasi: panjang 100mm, lebar 25mm, kedalaman 10mm.

c. Metode pemakanan perahu pembakaran: magnet batang dan metode menarik kawat platinum diadopsi.

4Pengumpulan gas: dua botol dipilih: salah satunya dilengkapi dengan pengaduk magnetik dan berisi 220 ml larutan natrium hidroksida.

5Sistem pasokan gas:

a. Air flow meter: 20mL ~ 200mL diatur

b. Kompresor (disediakan oleh perusahaan Anda)

6Pengambilan sampel: 500 mg~1000 mg

7. Penentuan kandungan asam halogen:

a. Timbangan analitis: akurasi adalah 0,1 mg

Digital PH meter: akurasi adalah 0.02PH

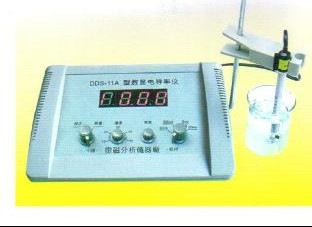

c. Konduktivitas meter: rentang pengukuran: (0 ~ 1 × 105) μS/cm

Pengantar:

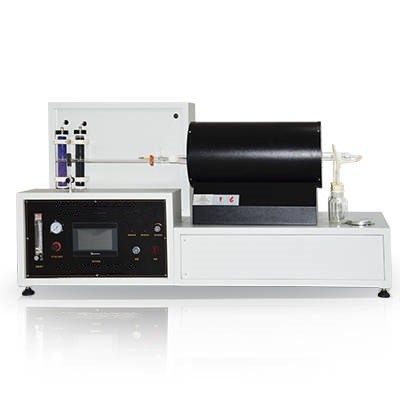

. IEC 60754-1, 2 Kabel Listrik Halogen Acid Gas Release Tester, Kabel Korosi Tester mengukur volume gas dari asam halogen (IEC 60754-1), konsentrasi pH ((PH Meter, ion hidrogen, IEC 60754-2),Konduktivitas (IEC 60754-2) dan lain-lain dari kawat (kabel) oleh panas radian di tungku (IEC 60754-1): 800°c, IEC 60754-2: 950°c);

Secara khusus, IEC 60754-1, 2 Kabel Listrik Halogen Asam Gas Release Tester, Kabel Korosi Tester dapat menguji baik IEC 60754-1 dan IEC 60754-2 standar oleh satu peralatan dan mode memilih fungsi;

. IEC 60754-1 adalah kabel bebas halogen berasal dari dan termasuk polimer untuk senyawa halogenasi berdasarkan senyawa aditif yang dilepaskan selama pembakaran, kecuali hidrasi fluorida,adalah ukuran untuk gas volume halogen. IEC 60754-2 adalah untuk kabel listrik atau optik dari senyawa yang dipancarkan selama pembakaran untuk mengukur gas batas oksidasi.keandalan dan kenyamanan pengguna untuk memasukkan perangkat pakan otomatis untuk perahu pembakaran, putar-rail untuk mudah untuk menempatkan sampel, pengaturan timer otomatis, penyaringan udara dll;

Standar referensi:

. IEC 60754-1 Ed. 2.0 b:1994: Uji gas yang dihasilkan selama pembakaran bahan dari kabel - Bagian 1: Penentuan jumlah gas asam halogen

. IEC 60754-2 Ed. 1.0 b:1991: Pengujian pada gas yang berkembang selama pembakaran kabel listrik - Bagian 2:Penentuan tingkat keasaman gas yang berevolusi selama pembakaran bahan yang diambil dari kabel listrik dengan mengukur pH dan konduktivitas.

KS C IEC 60754-1: Uji pada gas yang berkembang selama pembakaran kabel listrik - Bagian 1: Pengukuran jumlah gas asam halogen.

KS C IEC 60754-2: Uji pada gas yang dihasilkan selama pembakaran kabel listrik - Bagian 2: Uji korosifitas dengan menghasilkan gas pembakaran.

. KWS 409 : Kawat tahan api - 5.12 Kaustikitas untuk gas pembakaran.

Spesifikasi:

Tungku:

- Untuk bagian pemanas tungku, panjangnya 500mm dan diameter dalam 40mm.

Tabung (Pyrex):

- Tabung tahan api digunakan dalam tungku untuk melindungi tabung dari gas korosif.Diameter dalam tabung silika adalah 38mm dan panjang tabung adalah 150mm dari pintu masuk tungku dan tabung menonjol dalam jarak 100mm dari exit.

Kapal pembakaran:

- 98mm (panjang) * 15mm (lebar) * 12mm (dalam); Setiap perahu hanya digunakan tiga kali sebelum pembakaran atau daur ulang.

Botol Cuci Gas:

- Ketinggian cairan di ujung tabung harus 100 ~ 120 mm di setiap botol.

Sistem pasokan udara:

- Gas yang digunakan untuk pembakaran harus udara dan laju aliran udara yang disuntikkan ke dalam tabung harus diatur sesuai dengan bagian dalam tabung yang sebenarnya.Kecepatan udara yang mengalir melalui sampel harus 378ml/min ±10%.

Ukuran:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

Oven:

- 500mm ((w) * 300mm ((D) * 38mm ((H)

Tabung kaca Quattz:

- 700mm (lebar) * 37 (Inner Dia)

Sumber daya listrik:

- 220V, 60HZ, 10A

Berat:

- 60kg

Fasilitas umum:

- Kompresor udara,

Nama Item:

- IEC 60754-1,2 Electric Halogen Acid Gas Release Tester, Kabel Korosi Tester
