Perangkat pengujian pembakaran hujan dengan getaran dampak termasuk uji tahan api uji tahan api semprotan air

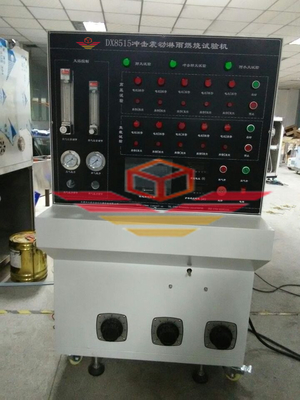

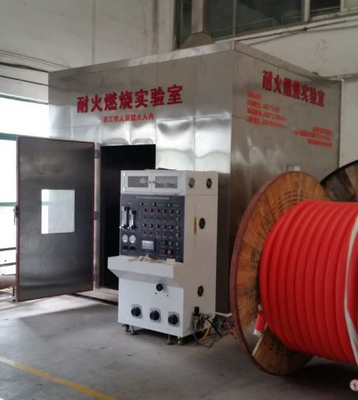

DX8515 Tes pembakaran hujan akibat getaran dampakPeralatan

Pengantar:

Persyaratan kinerja mesin pengujian ini meliputi uji ketahanan api, uji ketahanan api semprot air, dan uji ketahanan api mekanis.Ini cocok untuk kabel terisolasi mineral dengan tegangan nominal tidak melebihi 450/750V, dan dapat mempertahankan integritas sirkuit untuk waktu yang lama di bawah kondisi api.

Sesuai dengan standar:

Memenuhi persyaratan standar uji dari British Fire Resistant Cable Standard BS6387 "Specification for Performance Requirements of Cables to Maintain Circuit Integrity in Fire Conditions".

Komposisi peralatan:

Uji ketahanan api: Bangku uji ketahanan api terdiri dari bagian-bagian berikut: sistem pendukung kabel, perangkat deteksi terus menerus, sumber panas, dll.

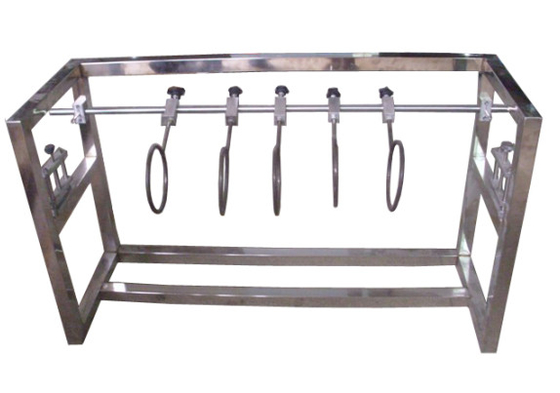

1. Sistem pendukung kabel: Kabel diikat secara horizontal di kedua ujung lapisan kabel melalui penjepit. Bagian tengah kabel diikat oleh dua cincin logam (berjarak 300mm),yang terikat ke bagian logam lainnya dari perangkat. Untuk kabel tanpa armor dengan diameter kurang dari 10 mm, atau kabel lain yang mengalami perpindahan yang signifikan selama pengujian, tiga cincin logam digunakan,masing-masing dipasang sekitar 150mm dari cincin logam asli.

2Perangkat deteksi terus menerus: Selama uji, arus diizinkan melewati semua inti kabel,satu trafo bintang terkoneksi tiga fase atau tiga trafo tunggal fase (atau satu trafo tunggal fase), jika ujiannya adalah kabel inti tunggal), dan memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A pada tegangan uji.Sambungkan lampu ke setiap kabel inti di ujung lain kabel dan muat arus dekat dengan 0.25A pada tegangan nominal kabel.

3Sumber panas:

1. Panas adalah pembakar gas tabung panjang 610 milimeter yang dapat secara paksa memasok metana dan memiliki nyala api yang padat.
2. Pengukuran suhu: Termometer lapis baja berdiameter 2 mm ditempatkan di dekat inlet udara, sejajar dengan 75 mm di atas pembakar

3. Suhu api uji dan waktu: (lihat BS6387 tingkat pembakaran)

A 650 C ± 40 ° C -3 jam

B 750. C ± 40 °C -3 jam

C 950. C ± 40 °C -3 jam

S 950. C ± 40 °C -20 menit

4. Sampel: Sampel adalah bagian dari produk jadi, tidak kurang dari 1200 mm, dengan 100 mm lapisan dan penutup dihapus dari setiap ujung.Kawat di kedua ujung kabel harus terhubung secara listrik.

5Tegangan uji: 200-1000V, diatur

* BS6387 tingkat tahan api membutuhkan lulus percobaan pembakaran horizontal, percobaan semprotan air, dan percobaan pembakaran getaran kejut mekanis.

Uji pembakaran horizontal: kelas A 650 °C/3h, kelas B 750 °C/3h, kelas C 950 °C/3h, dan kelas S 950 °C/3min.Tingkat menunjukkan tidak ada kerusakan setelah membakar pada tingkat tegangan 300 volt selama 3 jam pada 650 °C; Tingkat B menunjukkan tidak ada kerusakan setelah membakar pada tingkat tegangan 300 volt selama 3 jam pada suhu 750 °C; Tingkat C menunjukkan tidak ada kerusakan setelah membakar pada tingkat tegangan 300 volt selama 3 jam pada suhu 950 °C;Tingkat S menunjukkan tidak ada kerusakan setelah membakar pada tingkat tegangan 300 volt selama 3 menit pada 950 °C.

Uji pembakaran semprotan air: dibagi menjadi tingkat W, menunjukkan bahwa tidak terjadi kerusakan setelah menerapkan tegangan 300 volt untuk membakar selama 15 menit dan kemudian menyemprotkan air untuk membakar selama 15 menit.

Uji pembakaran getaran dampak: dibagi menjadi tingkat X 650 °C/15min, tingkat Y 750 °C/15min, dan tingkat Z 950 °C/15min.Tingkat X mewakili getaran dampak mekanis tanpa kerusakan selama 15 menit setiap 30 detik ketika menerapkan tegangan 300 volt saat membakar pada 650 °C; Tingkat Y menunjukkan penerapan tegangan 300 volt pada 750 °C saat terbakar, dan getaran kejut mekanis setiap 30 detik selama 15 menit tanpa kerusakan;Tingkat Z mengacu pada getaran kejut mekanis setiap 30 detik selama 15 menit tanpa kerusakan ketika menerapkan tegangan 300 volt pada 950 °C saat membakarModel tingkat tertinggi yang dibutuhkan oleh BS6387 adalah CWZ.

2Uji ketahanan air dan api: sistem pendukung kabel, perangkat deteksi terus menerus, sumber panas

1Sistem pendukung kabel: Kabel dihubungkan ke bracket logam yang terdiri dari dua plat kaku lebar 25 mm, yang diperbaiki dengan klip logam dengan jarak 200 mm.Kabel dihubungkan ke bracket seperti yang ditunjukkan pada Gambar 3, dan semua bingkai logam di tanah.

2Perangkat deteksi terus menerus: Selama tes, biarkan arus melewati semua inti kabel, tiga trafo satu fase,dan memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A pada tegangan uji. Sambungkan lampu ke setiap kawat inti di ujung lain kabel dan muat arus dekat dengan 0,25A pada tegangan nominal kabel.

3Sumber panas:

1. Panas: Sebuah pembakar berbentuk strip dengan panjang 400mm dapat membakar sampel kabel hingga 400mm.
2. Pengukuran suhu:2mm diameter termometer lapis baja ditempatkan pada permukaan bawah kabel
3. Suhu api uji: 650°C±40°C

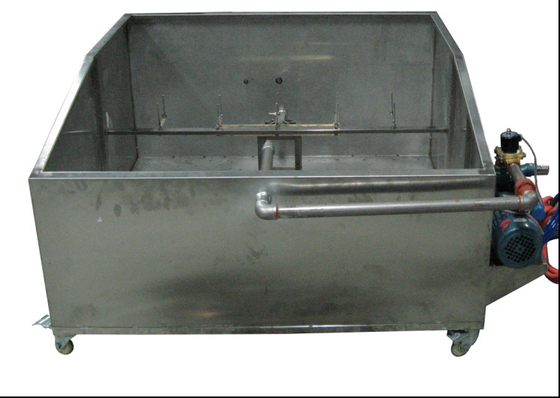

4. Semprot air: Pasang nozzle seperti yang ditunjukkan pada Gambar 4 pada bracket pengujian seperti yang ditunjukkan pada Gambar 4 dan 5, di tengah pembakar. Semprot 0,25 sampai 0.30 liter per meter persegi air di dekat sampel dengan tekanan air 250KPa sampai 350KPaTingkat ini harus diukur dengan menggunakan baki pengumpulan, yang memiliki kedalaman yang cukup untuk memiliki sumbu panjangnya sejajar dengan sumbu kabel dan ditempatkan di tengah.Piring ini lebarnya sekitar 100mm dan panjangnya 400mm.
5. Sampel: Sampel yang lebih besar dari 1500 mm diambil dari produk jadi dan telah menjalani uji lentur pada suhu sekitar. 100 mm lapisan pelindung dan lapisan penutup dihapus dari kedua ujungnya.Kawat di kedua ujung kabel harus dirawat dengan tepat sesuai dengan koneksi listrik dan rekomendasi produsen.
6. Tegangan uji: 200-1000V, diatur

3, Getaran mekanik dan ketahanan api: termasuk bagian-bagian berikut dari perangkat pengujian, memantapkan komponen-komponen di posisi yang sesuai dari bingkai berlubang.

Kabel diikat pada dinding vertikal dan diikat pada pelat baja menggunakan bahan tahan panas dan tidak mudah terbakar;Transformer menghubungkan sekring ke lampu untuk menunjukkan bahwa sirkuit adalah terus menerus; Perangkat getaran; sumber panas.

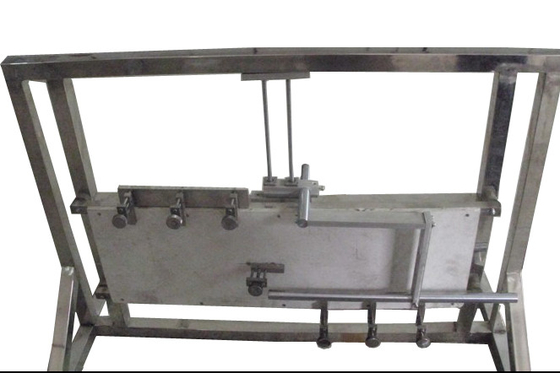

1Dinding dan pemasangannya: Dinding terdiri dari bahan tahan panas dan tahan api dan dipasang pada dua balok baja horizontal,satu di bagian atas papan dan yang lain di bagian bawah papanPapan ini panjangnya sekitar 900 mm, lebarnya 300 mm, dan ketebalannya 9 mm, dan total berat dindingnya (yaitu papan dengan bingkai pendukung) adalah 10 ± 2 kg.Setiap balok baja adalah pipa baja persegi dengan panjang sekitar 1m dan 25mmJika bahan pengisi diperlukan, ia perlu ditempatkan di dalam balok baja. balok baja bagian atas harus diperbaiki pada pelat sehingga permukaan atasnya sejajar dengan tepi atas pelat.Setiap balok baja dan lempeng memiliki lubang horizontal di tepi luar, dan posisinya yang tepat ditentukan oleh persyaratan khusus bantalan pendukung dan rangka pendukung.dengan diameter sekitar 32 mm dan ketebalan 20 mm.

2Perangkat deteksi terus menerus: Selama tes, biarkan arus melewati semua inti kabel, tiga trafo satu fase,dan memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A pada tegangan uji. Sambungkan lampu ke setiap kawat inti di ujung lain kabel dan muat arus dekat dengan 0,25A pada tegangan nominal kabel.

3Sumber panas:

Panas: Sebuah pembakar berbentuk strip dengan panjang 400mm dapat membakar sampel kabel hingga 400mm.

Pengukuran suhu: termometer lapis baja berdiameter 2 mm, dengan bagian termometer yang melewati dinding yang berjarak 8 mm sampai 10 mm dari dinding.Suhu diukur dengan prosedur berikut: di satu ujung batang baja rendah karbon, termometer dengan diameter 3 mm ± 5% dan panjang 300 mm diikat padanya, sehingga dapat mengukur suhu batang.Pegang tongkat dan mendekati api untuk menjaga jarak 40mm untuk 50mm dari apiKetika suhu nyala api adalah 950 ° C, suhu batang baja dapat mencapai 400 ° C dalam 10 sampai 20s.suhu batang dapat mencapai 400 ° C dalam 20s untuk 40s

4. Suhu api uji dan waktu: Suhu uji harus dipilih dari tabel berikut:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Perangkat getaran: Perangkat getaran terdiri dari batang baja karbon rendah (diameter 25 mm ± 5%, panjang 600 mm ± 5%).Bagian longitudinal batang sejajar dengan dinding dan 200mm lebih tinggi dari bagian atas dindingSebuah poros membagi menjadi dua bagian, 200mm dan 400mm, dengan bagian yang lebih panjang menghadap dinding.

5. Sampel: Sampel adalah bagian kabel yang panjangnya tidak kurang dari 1200 mm, dengan 100 mm selubung dan penutup dihapus dari setiap ujungnya.Kawat di kedua ujung kabel harus disiapkan dengan benar sesuai dengan koneksi listrik dan rekomendasi produsen. Kabel perlu dibengkokkan menjadi dua bagian yang kira-kira sama panjangnya dan sejajar dari tengah. diameter bagian melengkung adalah 6D,dimana D adalah diameter luar kabelMembentuk kabel dalam bentuk Z, dengan jarak horizontal 13D antara ujung tetap.

6Kabel harus diikat ke dinding dengan klip tembaga, dan pemasangan kabel khusus perlu merujuk pada produsen.Klem harus dipasangkan pada dua bagian melengkung kabel, dengan bagian tengah tikungan vertikal: di bagian di mana kabel menjadi horizontal, jarak antara penjepit yang berdekatan sama, sekitar 150mm sampai 200mm.
