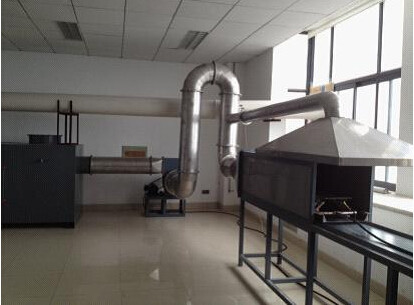

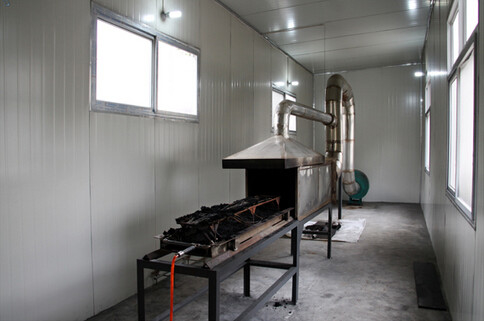

Peralatan pengujian kinerja pembakaran propana di jalan untuk pengujian kinerja pembakaran propana di jalan

DX8332B Peralatan pengujian kinerja pembakaran propana jalan

Lingkup penerapan:Hal ini terutama digunakan untuk pengujian kinerja pembakaran propana dari jalur jalan dari seluruh core flame retardant conveyor belt dari kain tambang batubara.Menurut MT914-2008 "Fabric Whole Core Flame Retardant Conveyor Belt for Coal Mine", kinerja pembakaran propana jalan diuji. sistem knalpot yang kuat diadopsi,dan sistem kipas pembuangan dimulai untuk melepaskan gas buang melalui perawatan pemurnian karbon aktif tirai air untuk memenuhi standar emisi nasional.

Komposisi peralatan:Ini terdiri dari empat bagian: kotak kontrol utama, perangkat blower, bracket pembakaran, dan blowtorch yang terbakar.

Kotak kontrol bisa dilepas.

Pemurnian udara kipas pembuangan: Setelah saluran pembuangan dipasang di saluran pembuangan, udara melewati jalan, dan laju aliran udara dikendalikan oleh katup kontrol.

Bahan bingkai terbuat dari las persegi 304 stainless steel berkualitas tinggi, dan kotak kontrol terbuat dari (t = 1,2mm) pelat baja elektrostatik, dan permukaannya disemprotkan dengan plastik,yang lebih halus dan indah.

Blowtorch: bahan SUS304, perusahaan saya membuat sendiri.

Sistem kontrol:

6.1 Kotak kontrol mengadopsi sistem kontrol relay, dan semua komponen elektronik terbuat dari merek terkemuka domestik,yang dapat memastikan kinerja kerja dan akurasi deteksi mesin dengan lebih baik.

6.2 Suhu mengadopsi termostat PID cerdas impor (dengan fungsi perhitungan otomatis) dan sensor dan timer termokopel PT100 presisi tinggi.

6.3 Peralatan ini memiliki perangkat perlindungan keselamatan berikut: perlindungan terhadap kelebihan daya, perlindungan terhadap sirkuit pendek, perlindungan terhadap kelebihan arus kontrol, perlindungan terhadap suhu yang sangat tinggi.

Parameter teknis utama:

1 lorong: terdiri dari ruang, dinding luar yang dibangun dari bahan tahan api 25mm, ukuran inlet adalah 460mmx460mm, panjang: 1676mm,dan dihubungkan ke pipa knalpot dengan diameter 300 mm dengan konektor kerucut stainless steel dengan ketebalan 1.5mm.

2. Kapas knalpot: terdiri dari baja tahan karat tebal 1,5 mm, ditempatkan langsung di atas ruang uji, digunakan untuk mengekstrak gas asap yang menyebar dari luar mulut tungku selama proses uji;

3. Bracket: digunakan untuk menempatkan sampel pita konveyor tetap, spesifikasi bangku uji: panjang 1500mm, lebar 220mm, tinggi 160mm, terdiri dari batang baja dengan diameter 10mm.

4. pembakar fenan: terdiri dari enam injektor pembakaran dengan kepala injeksi miring ke dalam pada sudut 45 °

5. bahan bakar uji: ≥ 95% gas propana yang diisi (disediakan oleh pengguna);

6. Sampel: pita pengangkut tahan api

7Perangkat penimbang: digunakan untuk menimbang berat sampel pita konveyor dan tabung gas sebelum dan setelah uji; 30kg/0,001kg

8. anemometer: ditempatkan pada garis tengah pada 310mm dari lantai kamar dan 285mm dari pintu masuk kamar;

9. termokopel: tipe K, diameter luar tidak lebih dari 3 mm; diameter kawat adalah 0,5 mm, akurasi tidak kurang dari Kelas II., dan rentang pengukuran adalah 1300 °C;

10Sistem kontrol suhu: kontrol komputer, sinyal millivolt yang dihasilkan oleh termokopel dikirim ke papan pengaturan sinyal,dan analog dikonversi menjadi sinyal digital melalui kartu akuisisi data, dan kemudian dikendalikan dan dilaporkan oleh perangkat lunak komputer;

11. Timer: Resolusi: 0.1S, kesalahan tidak lebih dari 1s / h

12. alat pengukur aliran bahan bakar: 35 ~ 350L/H akurasi kontrol diatur ± 2L/h

13Keakuratan kontrol konsumsi bahan bakar: 565±2g/50min

14. Tegangan catu daya: AC380V 50Hz tiga fase sistem lima kabel;

15. konsumsi daya: 4,01KW;

16Suhu lingkungan uji: 5°C-30°C

17. berputar vertikal 6800*4400*2700mm atau garis lurus horisontal 9500*1800*2700mm
