Peralatan pengujian pembakaran lapisan tahan api untuk penentuan ketahanan api

DX8339 Uji pembakaran lapisan tahan apiPeralatan(Metode Daban)

Lingkup penerapan:

Dalam kondisi tertentu, the test method for testing the flame resistance characteristics of the facing fire retardant coating coated on the surface of the combustible substrate is also suitable for the determination of the flame resistance time of the facing fire retardant coating

Sesuai dengan standar:

memenuhi persyaratan standar uji GB/T 12441-2005 (Lapisan A).

Struktur peralatan:

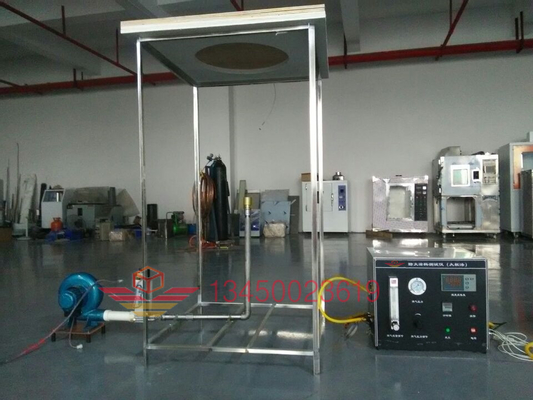

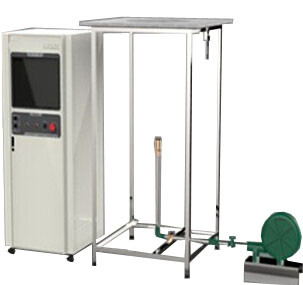

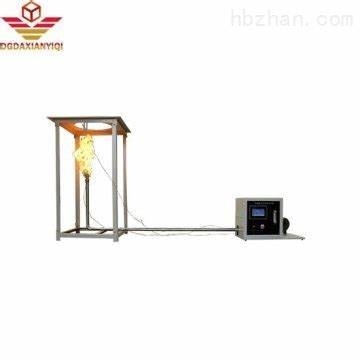

Kotak kontrol utama, alat blower, dukungan pembakaran, dan pembakar blowtorch empat bagian.

Komponen, Bahan:

Bahan bingkai terbuat dari las persegi 304 stainless steel berkualitas tinggi, dan kotak kontrol terbuat dari (t = 1,2mm) pelat baja elektrostatik, dan permukaannya disemprotkan dengan plastik,yang lebih halus dan indah.

Sistem kontrol:

Kotak kontrol mengadopsi sistem kontrol relay, dan semua komponen elektronik terbuat dari merek terkemuka domestik, yang dapat lebih memastikan kinerja kerja dan akurasi deteksi mesin.

Suhu mengadopsi termostat PID cerdas impor (dengan fungsi perhitungan otomatis) dan sensor dan timer termokopel PT100 presisi tinggi.

Peralatan memiliki perangkat perlindungan keselamatan berikut: perlindungan overload daya, perlindungan sirkuit pendek, perlindungan overload loop kontrol, perlindungan suhu ultra tinggi.

Parameter utama:

Stasiun pengujian: 1 stasiun

Keseragaman suhu: ± 2,5°C

Ukuran spesimen: L900*W900 ketebalan 5 mm, dan permukaannya rata dan halus.

Sistem kontrol suhu: tabel kontrol suhu tampilan digital, yang dapat merekam beberapa set data pada saat yang sama.

Termokopel: diameter luar tidak lebih dari 3 mm; diameter kawat adalah 0,5 mm, akurasi 2 tidak kurang dari kelas II, dan rentang pengukuran adalah 1300 °C.

Kesalahan timer tidak lebih dari 1 s/h.

Alarm otomatis: termokopel lima arah pada permukaan backfire sampel akan secara otomatis alarm ketika suhu mencapai 220 °C.

Sumber gas: gas minyak bumi cair atau gas alam, kemurnian 95 atau lebih (disediakan oleh pengguna)

Volume udara dari blower adalah (1~5) m3/min diatur.

Ukuran sasis: L820mm × W820mm × H1500mm

Blowtorch: bahan SUS304, perusahaan saya membuat sendiri.

Kondisi lingkungan penggunaan:

Tidak ada sumber radiasi elektromagnetik yang kuat di sekitarnya.

Suhu: suhu kamar ~ 40°C.

Persyaratan daya: AC220 (± 10%)V/50HZ

Rentang fluktuasi tegangan yang diizinkan: 220V±10%.

Jangkauan fluktuasi frekuensi yang diizinkan: 50Hz±1%.

Ketika peralatan tidak bekerja, suhu lingkungan harus dijaga dalam 0 ~ 45 °C
