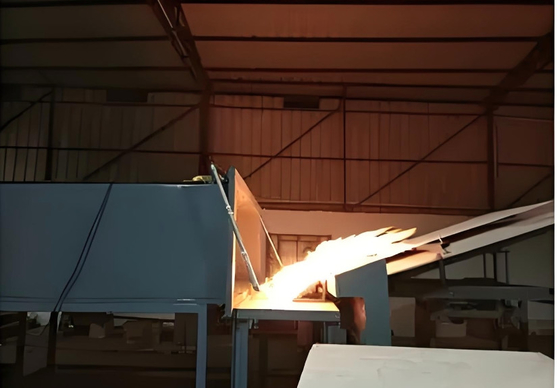

Mesin pengujian kinerja tahan api untuk sel fotovoltaik

UL790 Bahan atap, Kinerja tahan api, Pencocokan kinerja tahan api untuk sel fotovoltaik

Lingkup penerapan:

Persyaratan ini mencakup semua bahan atap yang bocor ke bagian luar bangunan untuk mensimulasikan kebakaran,dan digunakan untuk bahan atap yang dipasang pada substrat yang mudah terbakar atau tidak mudah terbakarHal ini untuk mengevaluasi ketahanan api atap dan modul di bawah kondisi dunia nyata yang disimulasikan, dan untuk mengevaluasi kelas sampel di A1,82m, B 2,4m dan C 3,9m.dapat digunakan dalam pengujian kinerja tahan api modul sel fotovoltaik.

Standar:

UL 1730: Monitor detektor asap untuk unit hidup tertutup sendiri di rumah keluarga dan kamar hotel / motel: pengumuman bermotor mendeteksi kondisi asap perumahan;

UL 790: Metode pengujian standar untuk pengujian kebakaran penutup atap;

IEC 61730-2 Modul fotovoltaik Lampiran A Uji Kebakaran Penyebaran nyala api;

ASTM F 108-04: Metode pengujian standar untuk pengujian kebakaran penutup atap;

NFPA 256 Uji kebakaran untuk penutup atap;

Parameter kinerja:

Kemiringan dek dikendalikan oleh silinder

Sebuah dek pengujian dilampirkan ke papan tahan api

Suhu diatur secara bertahap menggunakan katup kontrol otomatis

Bahan penutup atap kayu lapis dalam ukuran 1,300 (W) × 1,000 (D) × 120 (H) untuk pemasangan sampel uji;

Plat uji yang tidak mudah terbakar, yang dipasang di ujung plat uji, dapat menghalangi pembentukan tempering di bawah plat uji;

Plat penyesuaian sektor baja tahan karat, sudut uji yang dapat disesuaikan, dimensi: 1,440 ((L) x 940 ((H) mm;

Kompleks lempeng non-bakar, dipasang di bagian depan bingkai, mensimulasikan atap dan cornice, memperpanjang nyala api dari pembakar ke spesimen, dimensi: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

Saluran knalpot terpisah untuk mengekstrak udara dari luar laboratorium;

Sebuah filter sarang lebah dipasang di saluran udara, dan sebuah alat panduan dipasang di pintu masuk gas;

Saluran ventilasi dilengkapi dengan panel penyesuaian kemiringan untuk menyesuaikan arah aliran udara;

Saluran ventilasi dilengkapi dengan pelat panduan untuk memperkuat kecepatan angin untuk memastikan bahwa aliran udara yang memasok pelat uji tidak terganggu oleh dunia luar,dan pelat panduan terbuat dari stainless steel, dan posisinya tidak berubah dengan perubahan tekanan angin;

Bahan saluran udara terbuat dari stainless steel, yang tahan korosi dan tahan suhu tinggi, dan ukurannya adalah: 2,130 (W) x 762 (H) x 3,000 (L) mm;

Kipas angin adalah 220V, 50HZ, listrik tiga fase, dilengkapi dengan sistem reverse yang dapat menyesuaikan kecepatan angin secara otomatis, dan laju aliran adalah 300m3/min;

Reversor kecepatan variabel tanpa batas, 0-100% disesuaikan;

Pembakar gas (untuk uji api intermiten, penyebaran api dan uji api terbang), panjang 1,12 m, diameter 60,3 mm, dengan celah 12,7 mm (lebar) x 0,91 m (panjang) di sisi menuju papan uji;

Pembakar gas dapat memberikan 22.000 Btu/menit (387 kWh) dan dapat secara otomatis menyesuaikan laju aliran gas sesuai dengan tiga tingkat pembakaran A, B dan C.

Sebuah termokopel dipasang pada 58,7 mm di bagian atas pembakar, yang dapat menguji suhu 888 ± 28 °C;

Sistem pembakaran otomatis untuk memastikan kinerja uji yang aman, tegangan tinggi elektroda pembakaran adalah pengontrol aliran massa 1,8 kVp;

Sistem kontrol suhu otomatis;

Kelas A, B:760±28°C ((1400 ±50°F) - 21.000~ 22.000 Btu/menit ((369~387 kWh)

- Kelas C: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/menit (316 ~ 334 kWh) untuk setiap pembakar gas untuk mengikuti metode pengujian dan kontrol yang berbeda;

Pengukur tekanan presisi tinggi dan katup pengatur tekanan untuk mengatur tekanan gas;

- LNG: pengukuran tepat aliran gas dengan MFM (aliran udara dikendalikan oleh katup kontrol otomatis);

- LPG: Tingkat aliran udara yang disesuaikan menggunakan sistem inverter: 19±8 km/jam (5,5 m/detik) di dek uji;

Rangkaian mesh logam mendukung bahan, dan palet dapat diputar untuk memfasilitasi pembakaran penuh bahan;
