Peralatan pengujian suhu maksimum untuk bahan isolasi termal

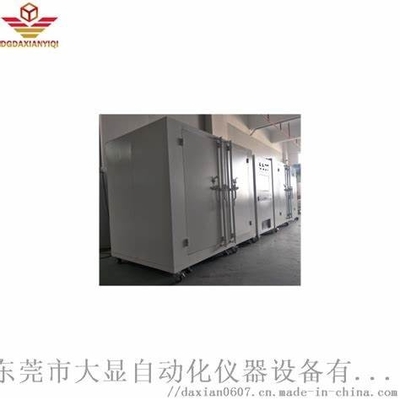

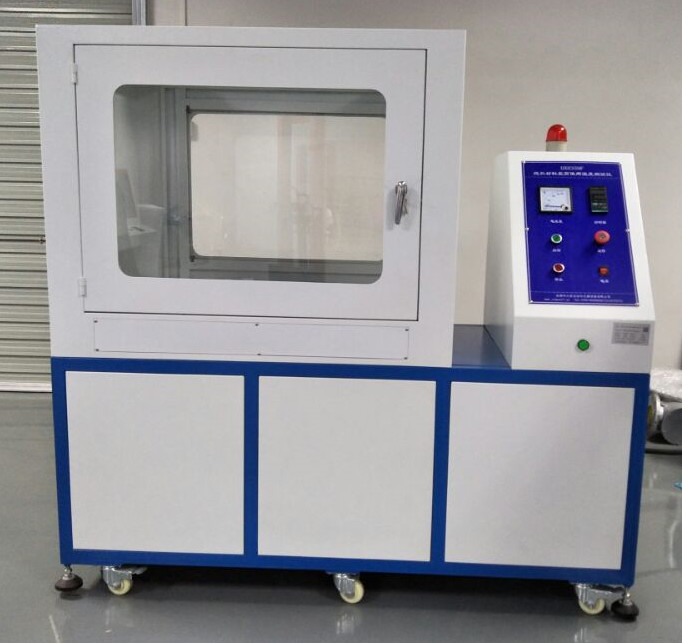

DX8359F Peralatan pengujian suhu maksimum untuk bahan isolasi termal

Lingkup penerapan:Hal ini cocok untuk evaluasi suhu penggunaan maksimum produk isolasi seperti bahan isolasi kosong, felt, selimut, blok,Plat dan cangkang tabung isolasi pra-fabrikasi.

Fitur produk:Alat mesin CNC digunakan untuk pengolahan dan pembentukan, dan bentuk busurnya indah dan murah hati.Bagian lain terbuat dari baja 45# dengan permukaan plating tebal/SUS304 stainless steel.

Sesuai dengan standar:Sesuai dengan GB/T17430-1998 "Metode Evaluasi untuk Suhu Kerja Maksimal dari Bahan Isolasi Termal" standar yang relevan tidak setara:ASTM C411-82 "Metode pengujian untuk kinerja permukaan panas dari bahan isolasi panas suhu tinggi" ASTM C447-85 "Tidak setara dengan standar terkait untuk bahan isolasi panas: ASTM C411-82 "Metode pengujian untuk kinerja permukaan panas bahan isolasi suhu tinggi", ASTM C447-85 "Metode evaluasi untuk suhu penggunaan maksimum bahan isolasi termal",dan ISO 8142: 1990 Lampiran Metode Uji untuk Menentukan Suhu Pelayanan Maksimum dari Kerang Pipa Wol Mineral Prefabrikasi.

Parameter teknis utama:

4.1Piring pemanas:terbuat dari stainless steel SUS304, area uji 900*450mm, dikelilingi oleh lapisan pelindung, lebar 80mm. Pada permukaan bawah pelat pemanas,Tidak kurang dari lima termokopel menentukan suhu permukaannya, empat di antaranya dipasang pada diagonal area pemanas pelat pemanas dan berada 150mm dari setiap sudut, dan termokopel kelima ditempatkan di tengah pelat pemanas.Suhu yang diukur pada titik apapun tidak boleh lebih rendah dari suhu yang diperlukan dan perbedaannya adalah +5% atau +15°C (mana yang lebih kecil).

4.2Tabung pemanas:(Silakan hubungi 13450023619 untuk rincian) Ini terbuat dari stainless steel SUS304, dengan panjang 2M dan diameter nominal 88mm, 108mm dan 133mm.yang memungkinkan selang tabung terisolasi prafabrik untuk diuji secara individualUjung tabung pemanas harus dilengkapi dengan bagian pelindung yang tidak kurang dari 75 mm panjang dan pemanas bantu untuk mencegah kehilangan panas yang berlebihan di ujung sampel.Sebuah termokopel dipasang setiap 0.3m untuk menentukan suhu permukaan pipa pemanas. termokopel diatur dalam spiral di sekitar tabung pemanas pada interval 90 °.Suhu yang diukur pada titik apapun tidak boleh lebih rendah dari suhu yang diperlukan dan perbedaannya adalah +5% atau +15°C (mana yang lebih kecil).

4.3Sistem pengukuran suhu:diameter kawat termokopel adalah 5,0 mm,

Suhu pengukuran: 0-1250 °C; Suhu diukur oleh modul PLC+.

4.4Bagian kontrol: PLC digunakan, dan microcomputer mengontrol tampilan real-time kurva suhu permukaan panas dan output laporan.

4.5Kecepatan pemanasan: 5°C/menit atau 3°C/menit dapat diatur.

4.6. Pengumpulan suhu: setiap 2 menit, dan ditampilkan dengan kurva;

4.7Waktu respons termokopel: < 0,5 s

4.8Kesalahan suhu: ± 0,5°C

4.9. Kesalahan waktu: 1 s / h

4.10Komputer: Satu set komputer (setidaknya memenuhi persyaratan berikut: komputer merek garis pertama; CPU: Intel I5-III generasi atau lebih; Memori: 4G atau lebih; HDD: 500G atau lebih; Dengan port serial:Operasi instrumen kontrolTampilan: Tampilan LCD LED di atas 20 inci, resolusi di atas 1600*900; sistem Windows XP. ), printer.

4.11- Dilengkapi dengan gauges datar dan felter:

4.12Dilengkapi dengan dua tangki sampel.
