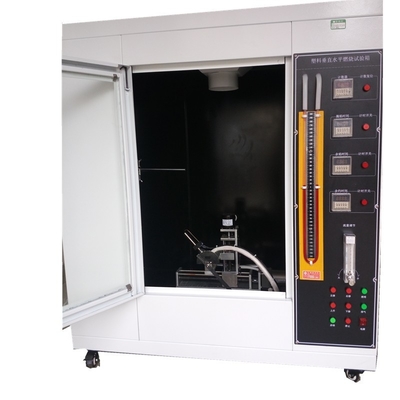

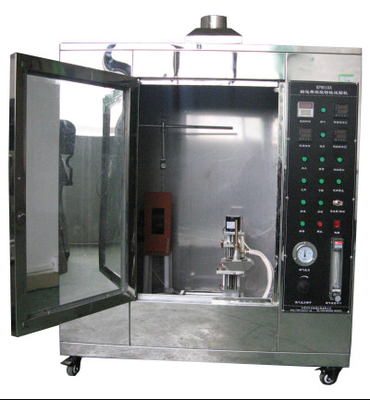

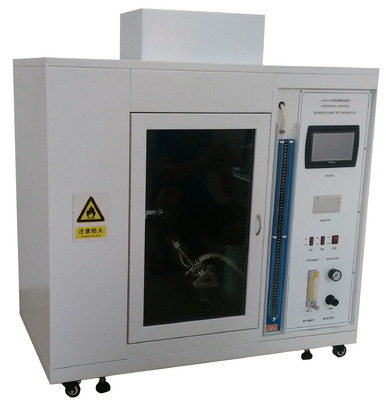

Perangkat pengujian pembakaran vertikal sabuk pengangkut yang digunakan untuk mengevaluasi reaksi sabuk pengangkut dalam kebakaran

DX8379ACpengujian pembakaran vertikal pada sabuk pengangkutperalatan

Gambaran umum:Peralatan ini menggunakan metode uji api skala kecil (gas blowtorch/alcohol blowtorch) untuk mengevaluasi reaksi sabuk pengangkut dalam api,dan cocok untuk mengevaluasi kinerja pembakaran sabuk pengantar inti tekstil dan sabuk pengantar inti kawat bajaKemampuan untuk menahan pembakaran penyebaran dalam kasus pembakaran api, dan perilaku pembakaran vertikal dari spesimen dievaluasi dengan mengukur api setelah, rentang pembakaran,dan tetesan partikel pembakaran.

Lingkup penerapan:Instrumen pengujian kehangatan sabuk pengangkut cocok untuk pengujian kinerja pembakaran sabuk pengangkut inti kain dan sabuk pengangkut inti tali kawat baja yang digunakan dalam kimia, batubara,industri metalurgi dan tenaga listrikHal ini digunakan untuk mengevaluasi reaksi jalur konveyor dalam kebakaran.

Standar:Memenuhi standar GB/T3685-2009, ISO340:2004 dan GBT10707-2008

Prinsip pengujian:

Sampel yang ditempatkan secara vertikal di bawah kondisi api yang ditentukan dipadamkan dengan sumber api kecil,dan kinerja pembakaran sampel dievaluasi secara komprehensif dengan mengukur pembakaran terus menerus dan waktu pembakaran untuk menahan api terbuka setelah api dihapus, dan meniup udara pada sampel 60 detik setelah menghapus nyala api, mengamati perilaku pembakaran dan mengukur waktu kontak terus menerus.

Kinerja teknis peralatan:

Diameter bagian dalam nozel: 9,6 mm;

Mode pasokan udara: pasokan udara otomatis kipas, waktu pasokan udara 60S;

Kecepatan udara pasokan: 1,5M/S;

Anemometer elektronik: rentang uji 0 ~ 8M/S

Termometer TES: rentang pengukuran 0~1300°C, akurasi 0,1°C

Sistem penggerak dan pengangkatan blowtorch otomatis;

Sudut blowtorch: 45 derajat dari horizontal

Ketinggian nyala api: 170±10MM

Metode Spitfire: pembakaran elektronik otomatis

Waktu pembakaran: 0 ~ 99,99 detik dapat diatur secara sewenang-wenang, dan akurasi adalah ± 0,01 detik.

Timer waktu berapi dan tanpa api: 0 ~ 99,99 detik, akurasi: ± 0,01 detik;

Bahan bakar: 5% (V/V) metanol dan 95% (V/V) campuran etanol (diformulasikan oleh pelanggan);

Volume ruang uji: 0,5m3

Ukuran karton: L1000 mm × W600 mm × H1150 mm

Berat: 40kg

Sumber daya listrik: AC220v; 50Hz; 50W;

Bahan: Semua terbuat dari SUS 304 stainless steel

Catatan: Sudut blowtorch dapat disesuaikan, dan ketika digunakan sebagai uji pembakaran horizontal, blowtorch disesuaikan dengan 45°; Ketika digunakan sebagai uji pembakaran vertikal,blowtorch diatur ke 90°.

Kamar pembakaran:

3.1 Kotak: 0,5m3, diproses oleh alat mesin CNC, bentuk busur yang indah dan murah hati.

Bahan/cat baking stainless steel, dengan karakteristik penampilan yang indah, anti karat dan anti korosi.

3.2 Bagian atas kotak dilengkapi dengan sistem pembuangan knalpot dan asap, yang dapat melepaskan gas knalpot ke luar saat uji selesai; Selama uji, sistem dihentikan.

3.3 Bagian depan kotak dilengkapi dengan jendela pengamatan kaca tempered yang dapat disegel selama uji, yang nyaman untuk mengamati situasi uji.

Pembersih yang menyala:

4.1 Lampu Bunsen Gas, sepenuhnya sesuai dengan persyaratan GB/T3685-2009, diameter dalam lampu adalah 10 mm.

4.2 Diameter luar flamethrower: Ф11.5±0.1mm, diameter dalam flamethrower: Ф10±0.1mm, nozzle jauh dari udara

Ketinggian inlet adalah 200±10mm

4.3 Sudut blowtorch: 45 derajat dari tingkat

4.4 Ketinggian Api: 180±20.

Sistem Blower:

5.1 Mengadopsi alat angin kecepatan diatur, rentang pengaturan kecepatan angin: 0,05 ~ 2m/s

Sistem pengukuran suhu (opsional):

6.1 Sensor termal adalah tembaga elektrolitik dengan konduktivitas yang sangat tinggi. panjangnya 8,8 ± 0,02 mm, diameter: Ф5,5 ± 0,01 mm

6.2 Termokopler tipe K, dengan tabung baja tahan karat diameter 0,5 mm sebagai jaket, pengukur suhu PID cerdas dan tipe K

Termokopler yang cocok, ukuran maksimum 1350°C.

6.3 Sistem uji: bergerak, ditempatkan di ruang uji selama pengukuran suhu dan pengukuran suhu.

6.4 Dilengkapi dengan kronometer elektronik: akurat hingga 0,1S (standby selama pengukuran suhu dan kalibrasi)

Perlengkapan utama:

6.1 Bracket pengujian: terbuat dari stainless steel, datar di mana bracket dan blowtorch berada sejajar dengan datar jendela observasi,yang nyaman untuk pengamatan dan operasi.

6.2 Bingkai berbentuk wedge: tambahkan wedge, blowtorch dipasang pada wedge, dan bingkai berbentuk wedge dipasang pada motor

Hal ini dapat dipindahkan maju dan mundur pada platform yang bergerak, dan dapat dipindahkan secara otomatis dalam spesimen tanpa perlu manual mendorong dan menarik blowtorch.

6.3 Dilengkapi dengan seperangkat penggaris yang dapat mengukur nyala api luar dan nyala api dalam.

6.4 Sebuah aturan stainless steel 500MM dengan akurasi 1MM harus dilengkapi untuk pengujian.
