Peralatan pengujian pembakaran kawat dan kabel mengevaluasi kemampuan kabel tunggal atau dibundel untuk menghambat penyebaran api

DX8297 KawatDanUji pembakaran kabelPeralatan

Instrumen Pengantar:

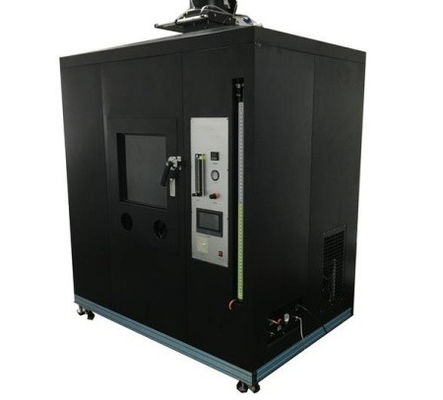

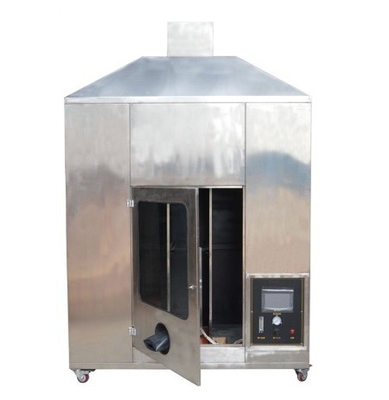

UL 1685 kabel dan kabel Flame Test Apparatus adalah instrumen yang digunakan untuk mengevaluasi kemampuan kabel tunggal atau bundel untuk menghambat penyebaran api di bawah kondisi tertentu,dan memenuhi persyaratan pengujian UL 1685, IEEE 383 dan IEEE 1202.

Kinerja pemadam api kabel dievaluasi dengan menyalakan sampel dengan api yang ditempatkan secara vertikal sebesar 20 kW (70.000 Btu/jam) dengan nilai teoretis 20 kW (70,000 Btu/jam) dalam ruang volume yang ditentukan selama 20 menit.

Parameter teknis:

Standar:

IEEE 1202

Penyebaran nyala api - pengujian kawat dan kabel

IEEE 383

Standar pengujian tipe untuk kabel IE, sendi lapangan, dan konektor untuk pembangkit listrik tenaga nuklir

UL 1685

Penyebaran api kabel dan produksi asap

Fitur utama:

Ukuran ruang uji: 2438 (panjang) × 2438 (lebar) × 3353 (tinggi) mm, volume: 19,93m3, luas lantai bagian dalam: 5,94m2;

Termokopel dan anemometer bidirectional digunakan untuk mengukur suhu dan kecepatan gas di pipa knalpot;

Anemometer bidirectional digunakan untuk mengukur dengan tepat kecepatan pusaran gas pembakaran suhu tinggi yang dihasilkan selama proses pembakaran di pipa knalpot;

Ukuran palet adalah 305 (panjang) × 76 (lebar) × 2438 (tinggi) mm, lebar tangga baja adalah 25±6mm, dan lebar vertikal adalah 229mm;

Blowtorch dengan pembakar propana dengan mixer Venturi untuk IEC60332-3;

Pengatur aliran massa untuk memastikan bahwa pasokan udara dan tekanan udara masih dapat mempertahankan aliran udara yang lancar;

Papan pengumpulan data digunakan untuk mengumpulkan dan mengukur dengan akurat suhu komponen internal dan suhu nyala pembakar;

Gas dan udara dapat dikendalikan dengan katup solenoid;

Sistem pengukuran kepadatan asap

Sistem pengujian kecepatan pelepasan panas oksigen paramagnetik

Katup magnetik dan pemicu dapat dikendalikan secara manual melalui tombol pada panel kontrol, dan instrumen dapat dimatikan dalam keadaan darurat (termasuk komputer)
