Peralatan pengujian ledakan busur arus tinggi untuk pengujian resistensi busur dari produk listrik dan elektronik

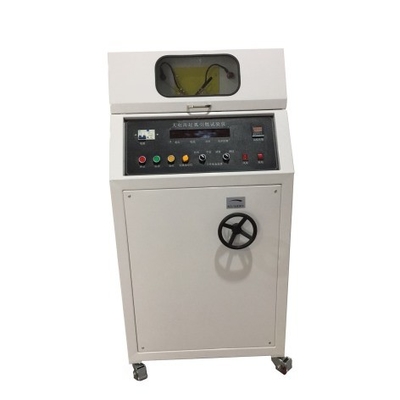

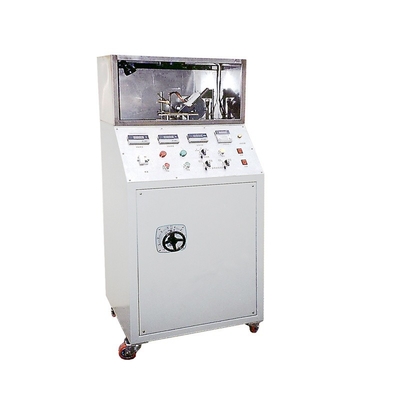

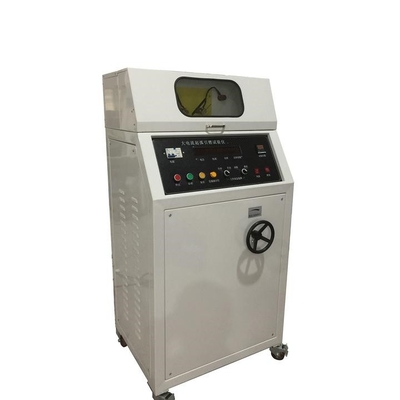

DX8086 Uji pembakaran busur arus tinggiPeralatan

Gambaran Produk:Menurut IEC 60950-1:2001 "Keamanan Peralatan Teknologi Informasi" dan UL746A, IEC60947.1:1999 dan standar lain yang ditentukan dalam tes keamanan simulasi. penguji arc ignition arus tinggi menggunakan elektroda ganda, di bawah arus tertentu (33A) dan faktor daya (COSφ0.5),sesuai dengan kecepatan inisiasi busur tertentu (254mm/s) dan tingkat pengulangan (40 kali/menit), permukaan sampel berulang kali dikelipkan hingga 200 kali, dan ketahanan pembakaran sampel dievaluasi.

Deskripsi pengujian:Bagian dari bahan isolasi atau bahan bakar padat lainnya yang mudah menyebar api di dalam peralatan listrik dan elektronik dapat terbakar karena kedekatan atau kontak dengan busur,menyebabkan kebakaran listrik dan membahayakan pengoperasian peralatan yang dapat diandalkan dan keselamatan pribadi.

Lingkup penerapan:Ini terutama cocok untuk pengujian resistensi busur produk listrik dan elektronik, peralatan rumah tangga dan bahan-bahan mereka,mensimulasikan kebocoran yang mungkin disebabkan pada insulator antara bagian hidup dari polaritas yang berbeda atau antara bagian hidup dan bagian logam yang di tanah, untuk mengukur dan mengevaluasi arc resistance dari isolator di bawah tegangan yang ditentukan.

Standar:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Keamanan Peralatan Teknologi Informasi" dan UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 dan persyaratan standar lainnya.

Deskripsi pengujian:Penguji pembakaran busur arus tinggi adalah elektroda ganda dengan ukuran yang ditentukan dan bahan yang berbeda (elektroda-tembaga dan elektroda-baja tahan karat),di bawah arus spesifik (33A) dan faktor daya (COSφ0.5), sesuai dengan kecepatan inisiasi busur tertentu (254 mm/s) dan tingkat pengulangan (40 kali/menit), busur berulang kali dipicu hingga 200 kali pada permukaan sampel,dan resistance arc ignition arus tinggi dari sampel dievaluasi (HAI). Semakin kecil jumlah tingkat, semakin sulit bagi bahan untuk terbakar.

Parameter teknis:

Tegangan operasi: 220V/50Hz, 1KVA

Arkus Strike Current 33A±5%A (diatur)

Kecepatan pukulan busur: 40 kali/menit (diatur)

Kecepatan pemisahan elektroda adalah 254mm/s ± 25mm/s

Faktor kekuatan benturan busur: COSφ0,5±0 (bisa disesuaikan);

Jumlah pukulan busur adalah 0-9999, yang dapat diatur sebelumnya

Bahan elektroda (elektroda) tembaga, diameter Ф3.5, sudut miring ujung 30°

Elektrod bergerak - stainless steel, diameter Ф3.0, ujung sudut kerucut 60°

Sudut elektroda adalah 45 ° ke horizontal, dan jari-jari kelengkungan kepala elektroda adalah 0,1mm

Interval drop adalah 30 ± 5S, diatur

Ketinggian tetesan 35±5mm

Penundaan tetesan 0,2S ((waktu pembukaan katup solenoid)

Ukuran tetes: 45 ~ 50 tetes/cm3

Ukuran sampel: 130mm×13mm×(2~12) mm;
