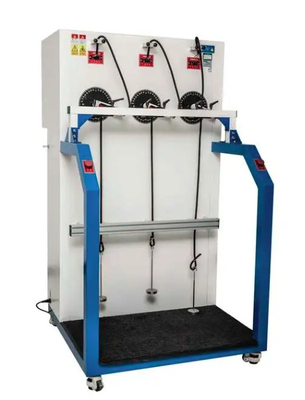

Kawat dan Kabel Dua Mesin Penguji Lipat Tiga Roda Untuk Mengukur Kekuatan Mekanis Kabel Terisolasi PVC

DX8393 Uji lentur kabel dan kawat dua tiga rodaMesin

1, Area yang berlaku:

Utamanya cocok untuk mengukur kekuatan mekanik kabel terisolasi PVC atau kawat terisolasi karet dan ekstra fleksibel dengan tegangan nominal 450/750V atau lebih rendah, dan dengan dua inti atau lebih.Kinerja dan strukturnya harus memenuhi standar nasional GB/T 5013.2-2008, GB/T 5013.8-2008, dan GB/T 5023.2-2008. Instrumen ini memiliki karakteristik desain penampilan baru, kinerja dan struktur yang dapat diandalkan, pengoperasian yang nyaman, penggunaan ganda satu mesin,dan akurasi tinggi dari data pengujian. Menyimpan antarmuka komunikasi universal RS232, RS485 atau Ethernet untuk output dan pengambilan data eksperimental.2003

2, Parameter teknis utama:

1) Dua putaran

• Tegangan catu daya: AC 380 V tiga fase empat kabel.
• Daya motor: 200 W.
• Perjalanan mobil: ≥ 1 m.
• Kecepatan mobil: 0,33 m/s (diatur).
• Tegangan sampel: 180V/450V (diatur).
• Panjang sampel: 5000 mm.
• Listrik sampel: 0-35 A (diatur).
• Tabel penghitungan: 15000 perjalanan pulang pergi dapat diatur sebelumnya.
• Diameter katrol: φ 60 φ 80 φ 120 φ 160 φ 200 (masing-masing dengan 2 alur datar).
• Massa palu berat: masing-masing dua, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg, dan 4,0 kg.

2) Tiga roda

• Tegangan catu daya: AC 380 V tiga fase empat kabel.
• Daya motor: 200 W.
• Perjalanan mobil: ≥ 1 m.
• Kecepatan mobil: 0,1 m/s (diatur).
• Tegangan sampel: 180V/450V (diatur).
• Panjang sampel: 5000 mm.
• Listrik sampel: 0-35A (bisa disesuaikan).
• Berat palu berat: dua masing-masing untuk 21N, 28N, dan 42N.
• Diameter katrol: φ 40 φ 45 φ Dua untuk masing-masing 50.

3. pengujian:

1) Jenis sampel uji: dua inti tunggal fase, dua inti tiga fase, tiga inti tiga fase, tiga inti empat fase.

2) Metode pengujian: Tidak ada beban, fase tunggal (dua inti), tiga fase (tiga fase tiga kawat / tiga fase empat kawat), kabel dengan lebih dari lima inti,dan kabel dengan kurang dari 18 inti dapat dipilih kapan saja.

3) Pemeriksaan kegagalan sampel uji:

• Indikasi Ammeter: Fase A, B, dan C terputus dan dimatikan secara otomatis.
• Indikasi saat ini: A/B, A/C, B/C sirkuit pendek dan alarm berdering untuk mematikan secara otomatis.
• Indikasi arus: A, B, C dan alarm sirkuit pendek dan penutupan otomatis.
• Untuk sampel dengan lima inti atau lebih, tidak ada arus beban yang diterapkan. Selama inti kawat dihubungkan secara berurutan ke V-V, sumber sinyal panel menampilkan tegangan DC 12V.Jika ada pemutus, sistem akan berhenti secara otomatis.
