GB 1094.11-2007 Transformator tipe kering Peralatan pengujian mudah terbakar Mesin pengujian uji laboratorium

GB 1094.11-2007 Transformator tipe kering Peralatan pengujian mudah terbakar Mesin pengujian uji laboratorium

Standar mesin pengujian:

GB 1094.11-2007.

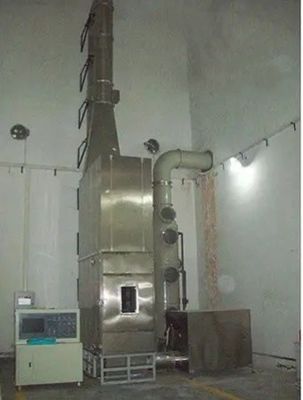

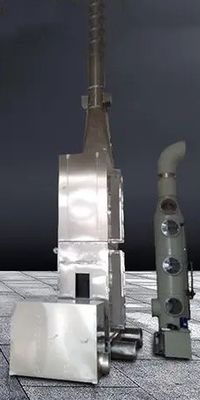

Perangkat pengujian kinerja pembakaran transformer tipe kering mesin pengujian pembakaran

1Tujuan:
Digunakan untuk mengukur pengujian kinerja pembakaran transformator tipe kering sesuai dengan GB 1094.11-2007 "Transformator tipe kering" untuk transformator tipe kering Kelas F1.

2Persyaratan fungsional:

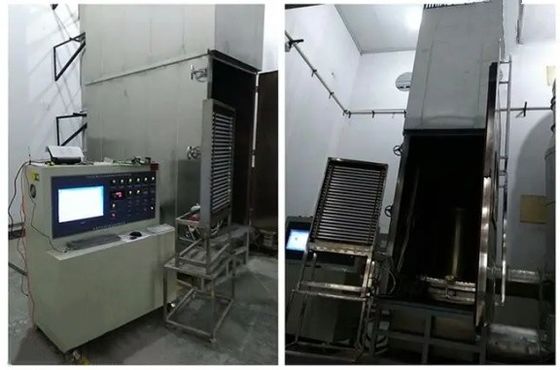

Fungsi memenuhi persyaratan uji kinerja pembakaran trafo tipe kering tingkat 28.3 F1 dalam GB 1094.11-2007 "Power Transformers Part 11: Dry Type Transformers"; Sebelum eksperimen,kalibrasi ruang uji pembakaran, termasuk aliran udara, suhu dalam bagian pengukuran, dan jumlah penyesuaian katup pengatur atau sistem knalpot;,pemantauan real time dari berbagai parameter (termasuk suhu, transmisi, aliran udara, dll.) sepanjang seluruh proses eksperimen,penimbangan massa sampel sebelum dan setelah eksperimen, dan perhitungan energi, dll. Deteksi emisi gas korosif dan berbahaya dapat mendeteksi gas dan isinya seperti hidrogen klorida (HCL), hidrogen sianida (HCN),hidrogen fluoride (HF), hidrogen bromida (HBr), sulfur dioksida (SO2), formaldehida (HCHO), dll. Komponen peralatan yang dipilih memenuhi persyaratan untuk pengujian kinerja pembakaran.Perangkat lunak pengujian backend dapat dibuat menjadi antarmuka tampilan dan dapat menerapkan fungsi seperti pengaturan izin, komunikasi, pengaturan parameter, kalibrasi sistem, kurva data, ekspor laporan, penyimpanan data, start stop, dan bantuan sistem.termasuk pemrosesan data, laporan eksperimen, dan generasi kurva dan pencetakan.

3, Persyaratan catatan uji
Memerlukan pencatatan sepanjang seluruh proses percobaan
(1) Waktu pembakaran alkohol dan waktu pemanasan listrik;
(2) Setiap nilai suhu harus dicatat setiap 1 menit atau kurang dari awal eksperimen (ketika alkohol terbakar);
(3) Nilai tercatat terus menerus (%) dari cahaya tampak yang dikirimkan dalam bagian pengukuran,
(4) Tingkat aliran udara (m3/s) dalam bagian pengukuran diukur setiap 1 menit atau kurang; Dan dapat menggambar kurva data yang sesuai, yang merujuk pada Gambar 1 (termasuk kurva suhu waktu,kurva waktu transmisi, kurva waktu aliran udara, dll.);
(5) Seluruh proses pembakaran.

Perangkat lunak pengujian backend menerapkan perhitungan kenaikan suhu, dan hasil perhitungan memiliki fungsi penilaian.
1Persyaratan pemasangan: Peralatan harus memiliki area yang dapat digunakan setidaknya 3,5 m panjang, 3,5 m kedalaman, dan 9 m tinggi, dengan ruang pemeliharaan yang tepat yang tersisa di sekitarnya.

4. Parameter teknis

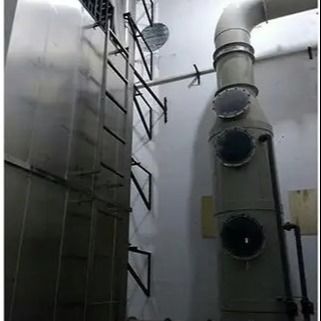

1) Deteksi emisi gas korosif dan berbahaya: deteksi komposisi dan kandungan halida dan sulfida;
2) Suhu masuk: (20 ± 2) °C;
3) Tingkat aliran masuk: 0.210 × (1 ± 15%) m3/s; (756 m3 /H ;12600L/min)
4) Pada awal percobaan, suhu udara di dalam ruang uji, di inlet, dan sampel uji semuanya antara 15 °C dan 30 °C;
5) Daya papan radiasi: 24kW;
6) Suhu pelat radiasi: (750 ± 5) °C;
7) Waktu pengujian: (0-120) menit (bisa disesuaikan);
8) Pengukuran suhu: pemantauan data suhu dan nilai kenaikan suhu secara real time sepanjang seluruh proses eksperimen, dengan akurasi termokopel ± 0,1 °C;
9) Transmisi dalam bagian pengukuran: (0-100)%;
10) Keakuratan transmisi dalam bagian pengukuran: 3%;
11) rentang berat sampel uji: (0-2000) kg;
12) Keakuratan penimbangan sampel: ≤ ± 0,5%;

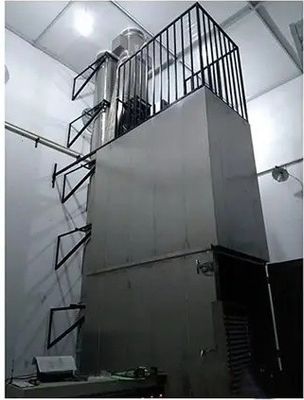

13) Ruang uji terbuat dari pelat baja tahan panas dengan ketebalan 1,5 mm ~ 2,0 mm, dan dilengkapi dengan jendela pengamatan tahan api.
