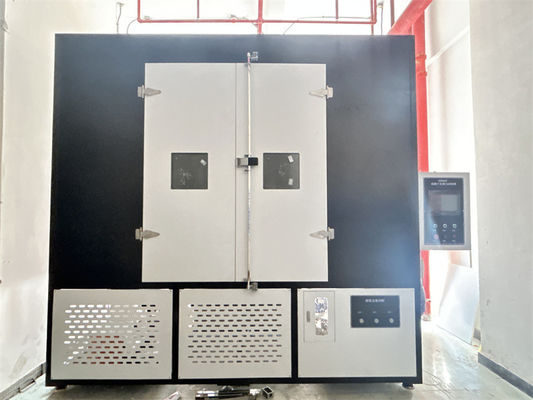

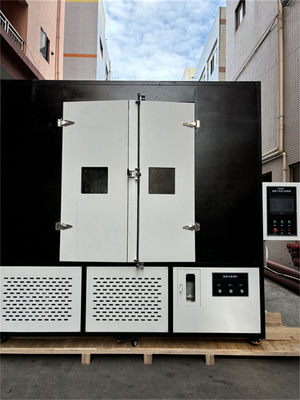

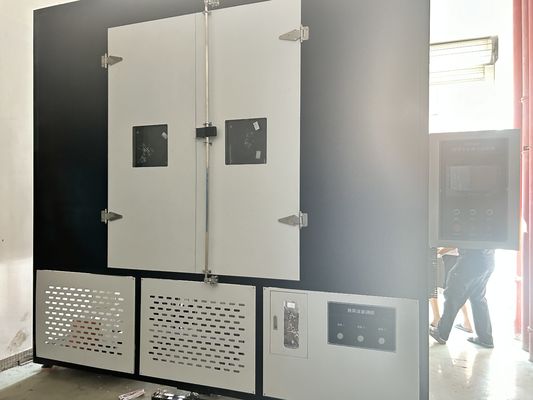

IEC62730-2024 Isolator 5000 jam Mesin Uji Tekanan Berganda Penguji Semprotan Garam IECIEC62217-2012

IEC62730-2024, IECIEC62217-2012 Isolator polimer 5000 jam Mesin pengujian tekanan ganda

1Sampel uji: Dua isolator uji dari desain yang sama dengan jarak creepage antara 500mm dan 800mm,

2Prosedur: Melakukan uji dalam ruang uji yang tertutup, lembab, dan tahan korosi, dengan volume tidak lebih dari 20M3. Gambar B1 adalah skematik diagram ruang uji ini

3Lubang pengamatan terpisah untuk wiper dan filter ultraviolet bergerak untuk mengamati peralatan dalam percobaan.

4Kondisi uji: Seperti yang ditunjukkan pada Gambar B2, berbagai siklus tegangan diterapkan pada insulator, yang diulang selama sekitar 5000 jam.sampel uji harus mengalami perubahan suhu dan kondensasi.

5Seperti yang ditunjukkan pada Gambar B3, uji dipasang secara vertikal di tengah uji, dengan jarak minimal 400 mm antara tepi payung berdekatan sampel uji dan bagian atas,serta antara spesimen uji dan dinding dan tanah Sebelum eksperimen dimulai, sampel uji harus dibersihkan dengan air deionisasi,

7Hingga tiga pasangan sampel dengan jarak creepage yang sama dapat diuji secara bersamaan.

8. Tegangan: Nilai yang diperoleh dengan membagi jarak creepage sampel uji (dalam mm) dengan 34,6 (setara dengan jarak creepage 20mm/KV, dihitung berdasarkan tegangan fase ke fase)

9Untuk sirkuit daya, ketika beban arus negatif terus-menerus adalah 250mA (r.m.s), penurunan tegangan maksimum di sisi tegangan tinggi selama 1 detik tidak boleh melebihi 5%,dan tingkat perlindungan harus disesuaikan ke 1A (r.m.s)

10. Simulasi sinar matahari: Sinergisasi radiasi matahari disediakan oleh lampu busur xenon dengan output nominal 6500W dan dilengkapi dengan dua filter kaca borosilikat (lihat contoh B.4),dengan jarak sekitar 480 mm antara lampu xenon dan sampel uji

11Pada awal setiap percobaan, lampu baru dan filter harus digunakan.harus dilakukan sesuai dengan rekomendasi produsen lampu.

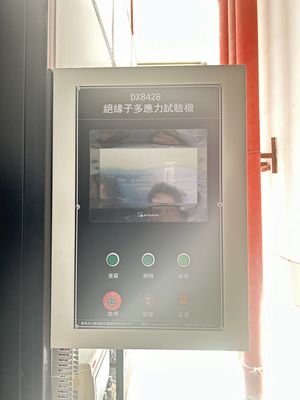

DX8428 Isolator Multi Stress Testing Machine.pdf
