Bagian 1: Tinjauan komponen sistem dan kegunaannya

Sistem terdiri dari komponen-komponen berikut :

Fungsi ruang uji adalah untuk menyediakan lingkungan uji seperti suhu konstan tinggi dan rendah, suhu bergantian tinggi dan rendah;

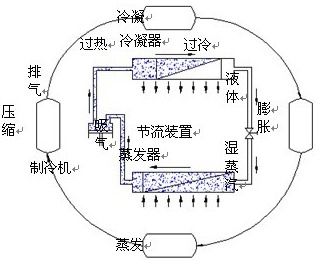

Terdiri dari sistem pendingin, sistem pemanas, sistem saluran udara, sistem kontrol, perangkat perlindungan keselamatan sistem, dll

Bagian 2: Indikator teknis utama ruang uji

Ukuran ruang kerja 500×500×600mm(kedalaman × lebar×tinggi)

Dimensi 970×1050×1750mm (kedalaman × lebar×tinggi)

Rentang suhu -0℃ ~ +150℃ (Saat tidak ada beban dan dalam keadaan konstan)

Fluktuasi suhu ≤±0.5℃ (Saat tidak ada beban dan dalam keadaan konstan)

Keseragaman suhu ≤1℃ (Saat tidak ada beban dan dalam keadaan konstan)

Tingkat pendinginan Dari suhu ruangan ke 150°C, sekitar 45 menit (20°C~100°C rentang, tanpa beban, seluruh proses pemanasan non-linear)

Kecepatan angin 1.7 ~ 2.5m/s

Indikator di atas diukur pada suhu sekitar ≤25°C, tekanan atmosfer, tanpa beban, kondisi tanpa beban, dan 1/6 ruang dari dinding bagian dalam kotak

Daya  Sekitar 4.5Kw

Rentang kecepatan aliran udara 0.02~3m/s

Catu daya 220V±10%V;50Hz

Area permeabel kelembaban   3000mm2 (standar ASTME96) 6 buah

Kapasitas pelembaban ≥250mL/jam

Rentang kelembaban 20%~98%R.H(AT+25℃~+85℃)98%RH (Tidak ada sumber panas selama pengujian panas lembab)

14. Kesalahan kelembaban:≤+2~-3.0%RH (kelembaban >75%RH) (dalam keadaan konstan)

≤±5.0%RH (kelembaban ≤75%RH) (dalam keadaan konstan)

15. Memenuhi standar dan metode pengujian yang relevan MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Unit utama dan aksesori serta perangkat lunak pengujian:

Sertifikat Produk 1 buah

Buku petunjuk produk 1 set

Kartu garansi 1 set

Termometer 1

Kabel daya 1

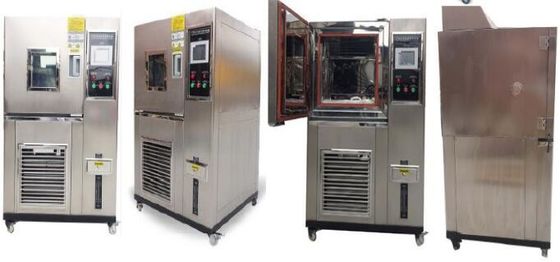

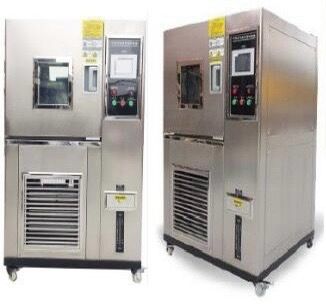

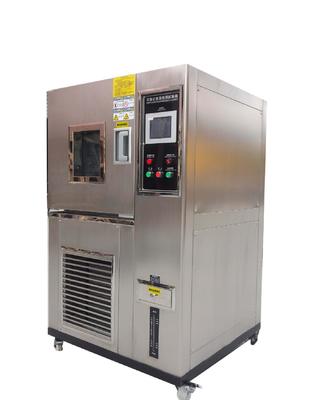

Bagian 3: Deskripsi skema desain dan manufaktur ruang uji permeabilitas kelembaban kain yang dapat diprogram

 Bentuk struktural: Yaitu, ruang uji, sistem pendingin, sistem AC, kabinet kontrol listrik dan unit pendingin adalah satu kesatuan, unit pendingin terletak di bagian bawah kotak, dan bagian kontrol listrik ditempatkan di samping ruang uji agar mudah dioperasikan

Ruang kerja: Pemanas terdistribusi, evaporator pendingin, motor peniup, bilah kipas, saluran udara, dan perangkat lainnya

Lubang uji: Sisi ruang uji dilengkapi dengan 1 lubang pengkabelan, dan ukurannya 50mm

Bahan kotak bagian dalam: Terbuat dari pelat baja tahan karat cermin SUS304 setebal 1mm, kelas atas

Bahan kotak luar : Pelat baja tahan karat yang disikat andal setebal 1mm. Mudah dibersihkan dan memiliki masa pakai yang lama

Bahan isolasi: Bahan isolasi terbuat dari busa poliuretan, dengan ketebalan 100mm, efek insulasi termal baik, dan permukaan luar ruang uji tidak berembun atau berkondensasi

Konfigurasi kotak bagian dalam: Ruang kerja dilengkapi dengan rak strip baja tahan karat yang tingginya dapat disesuaikan

Saluran pembuangan: Kotak dilengkapi dengan saluran pembuangan kondensat

Bagian bawah kotak: Pasang saluran keluar air di bagian bawah untuk membiarkan cairan di dalam kotak mengalir keluar dengan bebas dan lancar, yaitu cairan tidak dapat menumpuk di bagian bawah kotak, ada tangki air di bawah kotak dengan pengukur air, tangki air diisi dengan air suling, air murni, air kemasan tidak boleh disambungkan ke air keran atau akan tersumbat oleh zat dalam air keran

Pintu: Desain pintu tunggal, menggunakan strip penyegel karet silikon, tahan suhu tinggi dan rendah, anti-penuaan, kinerja penyegelan yang baik. Untuk mencegah kondensasi atau embun beku di tepi kusen pintu dan pintu selama pengujian suhu rendah, tepi kusen pintu dan pintu dilengkapi dengan perangkat pencair es listrik, dan aksesori perangkat keras seperti kunci pintu dan engsel adalah aksesori asli "KUNLONG"

Pegangan pintu: Mengadopsi struktur gesper dan tarik, bukaan tunggal, engsel kiri, pegangan kanan, pembukaan daya tuas, peralihan yang nyaman dan mudah, indah dan murah hati

Jendela observasi: Pintu ruang uji dilengkapi dengan jendela observasi pemanas film resistif berongga berukuran 400×500 mm (lebar × tinggi) dan anti-kabut, dan dilengkapi dengan penutup jendela observasi anti-sinar UV dan perangkat pemanas dan anti-kabut. Dipasang di pintu ruang uji

Lampu inspeksi: Jendela observasi dilengkapi dengan sumber cahaya observasi terkontrol lampu halogen 20W (AC12V) berumur panjang

Perangkat bergerak: Empat kastor bergerak dapat dipasang

Perangkat perataan posisi:Memastikan ruang uji dapat bekerja dengan lancar

Unit utama dan aksesori serta perangkat lunak pengujian:

Sertifikat Produk 1 buah

Buku petunjuk produk 1 set

Kartu garansi 1 set

Termometer 1

Kabel daya 1

Kondisi penggunaan perangkat

Pelembaban dengan air:Air murni, air suling, air deionisasi, resistivitas ≥ 500.m

Metode pendinginan: Metode pendinginan udara: suhu sekitar +5~+28°C adalah yang cocok

Tegangan: AC 220V±10%, 50 Hz, tiga fase empat kawat + kabel ground

Suhu sekitar:0~40℃

Kelembaban sekitar: < 85%R.H

Tekanan atmosfer :86~106Kpa.

Persyaratan lokasi: Peralatan harus ditempatkan secara horizontal di ruang uji yang berventilasi baik, dengan ruang yang cukup di sekitarnya untuk operasi dan pemeliharaan

Kondisi ruang: Ruang uji harus berjarak minimal 200mm dari ruangan di sekitarnya, dan peralatan harus terbuka dan tertutup secara normal

Kondisi lingkungan: Tidak ada getaran kuat, tidak ada interferensi medan elektromagnetik kuat, tidak ada konsentrasi debu dan zat korosif yang tinggi, tidak ada sinar matahari langsung atau radiasi langsung lainnya dari sumber panas di sekitar lokasi peralatan

Frekuensi dan kesalahan: 50±0.5Hz

Tegangan dan kesalahan: AC 220V±10%V

Sakelar utama : Membutuhkan ruang terpisah

Detail komponen inti

Panel kontrol

 Fitur pengontrol TEMI850

1. Layar sentuh warna

2. Dua mode kontrol (nilai tetap/program)

3. Jenis sensor: sensor PT100

4. Mode output: output kontrol PID; output analog (4-20mA);

(1-5V)/(0-10V) dapat dipilih secara sewenang-wenang, 8 input tambahan sinyal sakelar; (Konfigurasi dasar 10 relai, relai opsional 20) output relai ON/OFF;

5. Rentang pengukuran suhu: -90.00°C--200.00°C, (opsional -90.00°C--300.00°C) kesalahan ±0.2°C;

6. Rentang pengukuran kelembaban: 1.0%--100%RH, kesalahan ±1%RH;

7. Rentang pengukuran: dapat diatur secara sewenang-wenang, dan fungsi khusus dapat disesuaikan;

8. Pengeditan program: 12 grup program dapat diprogram, dan setiap grup program dapat diprogram hingga 10 segmen, dan dapat diatur untuk berjalan dalam siklus;

9. Antarmuka komunikasi: (RS232/RS485, jarak komunikasi terpanjang adalah 1.2km [serat optik dapat mencapai 30km]);

10. Jenis bahasa layar sentuh antarmuka: Cina/Inggris

11. Resolusi TFT: 800×480 warna 64K

Keunggulan kami:

1. Dukungan teknis profesional.

2. Pengalaman kaya dalam memuat sejumlah besar kontainer di pelabuhan laut Tiongkok.

3. Pengiriman cepat oleh perusahaan pelayaran terkenal.

4. Layanan yang sesuai dengan email setelah pengiriman.

5. Kami adalah produsen peralatan pengujian profesional di Tiongkok, dengan pengalaman dan keterampilan yang kaya, dan juga memiliki produk berkualitas konsisten.

6. Layanan purna jual tepat waktu

Rencana layanan purna jual:

1. Kami memastikan bahwa barang sepenuhnya sesuai dengan persyaratan kualitas, spesifikasi, dan kinerja yang ditetapkan dalam kontrak;

2. Sebelum pengiriman, kami akan melakukan pengujian yang akurat dan komprehensif terhadap produk untuk memastikan pengoperasian peralatan yang baik; Pengemasan sesuai dengan kebutuhan Anda, gambar dilampirkan sebelum pengiriman untuk konfirmasi Anda, pengiriman dilakukan sesuai jadwal, dan dokumen pengiriman profesional disediakan;

3. Kami akan memberikan layanan berkualitas segera, membalas dalam waktu 48 jam setelah menerima pesan kualitas, dan memberikan solusi yang sesuai dalam waktu 3 hari kerja;

4. Setelah penerimaan, insinyur kami akan memberikan layanan profesional dan teknis secara gratis, seperti panduan dan pengajaran video, dan panduan serta pengajaran di tempat jika diperlukan;

5. Kami menyediakan masa garansi 12 bulan, dan jika terjadi masalah kualitas selama masa garansi produk (tidak disebabkan oleh faktor manusia), kami memastikan untuk memberikan perbaikan, pemeliharaan, dan penggantian suku cadang yang rusak dan cacat secara gratis;
