Penguji Pembakaran Ikatan Kawat & Kabel, Mesin Uji Kawat dan Kabel yang Diikat yang Dipasang Secara Vertikal

Penguji Pembakaran Bundel Kawat & Kabel DX8349

Lingkup aplikasi:

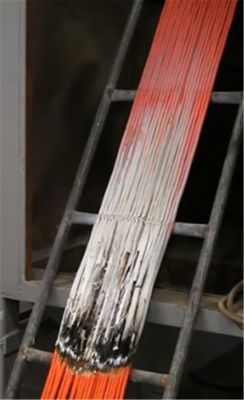

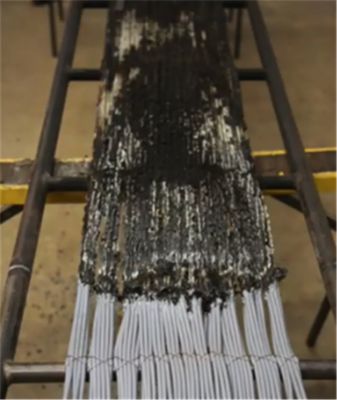

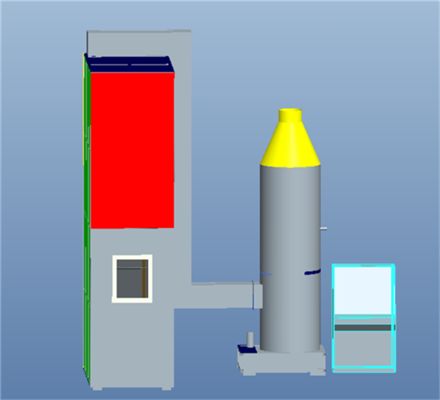

Digunakan untuk mengevaluasi kemampuan bundel kawat dan kabel atau kabel optik yang dipasang secara vertikal untuk menghambat penyebaran api secara vertikal dalam kondisi tertentu, dan proses penggunaan memerlukan kerja sama dengan menara pembuangan asap. Seluruh mesin terdiri dari beberapa bagian, seperti ruang uji, sumber udara, tangga baja, sistem pemurnian emisi, dan sumber penyulutan.

Sesuai dengan standar:

sesuai dengan IEC60332-3-10-2018 "Pengujian Pembakaran Kabel dan Kabel Optik dalam Kondisi Api Bagian 31: Perangkat Pengujian Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal" dapat memenuhi persyaratan IEC60332-3-21:2000 Pengujian Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 32: Pengujian Penyebaran Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kelas A", IEC60332-3-22:2000 "Pengujian Pembakaran Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 33: Pengujian Penyebaran Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kelas A", IEC60332-3-24:2000 Pengujian Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 35: Pengujian Penyebaran Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kategori C", IEC60332-3-25:2000 "Pengujian Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 36: Pengujian Penyebaran Api Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kategori D".A F/R class", IEC60332-3-22:2000 "Pengujian Pembakaran Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 33: Pengujian Penyebaran Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kelas A", IEC60332-3-24:2000 Pengujian Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 35: Pengujian Penyebaran Api Vertikal Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - Kategori C", IEC60332-3-25:2000”Pengujian Api Kabel dan Kabel Optik dalam Kondisi Api Bagian 36: Pengujian Penyebaran Api Bundel Kawat dan Kabel yang Dipasang Secara Vertikal - KategoriD".

Parameter Teknis:

Ruang Uji: Perangkat eksperimental harus berupa ruang yang berdiri sendiri dengan lebar (1000±100) mm, kedalaman (2000±100) mm, dan tinggi (4000±100) mm. Dinding belakang dan kedua sisi ruang uji harus terbuat dari pelat baja tahan karat USU304 setebal 1,5 mm dengan koefisien perpindahan panas sekitar 0,7W?m-2? K-1, serat mineral isolasi setebal 65 mm di tengah, dan pelat baja tahan karat USU304 setebal 1,5 mm di luar.

2. Sumber Udara:

Saluran masuk udara dilengkapi dengan anemometer kecepatan udara digital, dan laju aliran gas udara adalah (5000±500) L/menit.

Setelah pengujian selesai: jika sampel masih terbakar selama satu jam setelah pemadaman api, akan ada alarm dan perangkat untuk menghentikan pembakaran secara paksa dengan hujan.

3. Tipe Tangga Baja: Tangga baja standar lebar (500±5) mm (tangga baja lebar (800±10) mm terbuat dari baja bulat USU304.

4. Perangkat Pemurnian Pembuangan:

Bagian atas ruang uji dilengkapi dengan anemometer digital untuk memastikan laju aliran angin kurang dari 8M/S, yang tidak akan mempengaruhi aliran udara di dalam ruang uji.

Perangkat Pengumpul dan Pencuci Asap: Baja tahan karat SUS304, diameter 800mm, tinggi 3500mm.

Sumber Penyulutan

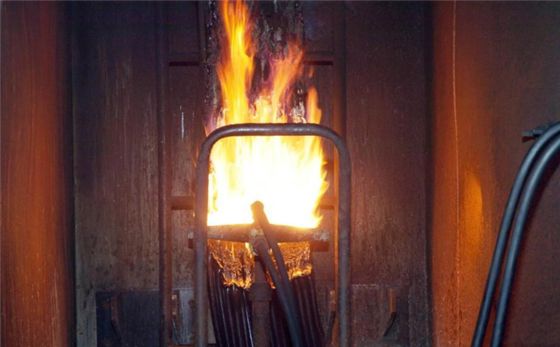

1. Tipe: Sumber penyulutan harus mencakup satu atau dua obor gas propana sabuk dan pengukur aliran serta pencampur venturi pendukungnya. Permukaan api harus dilubangi dengan 242 pelat logam datar berdiameter 1,32 mm, jarak pusat lubang-lubang ini adalah 3,2 mm, dan mereka tersusun dalam tiga baris, masing-masing baris berisi 81, 80, dan 81, didistribusikan dalam rentang ukuran nominal 257×4,5 mm. Selain itu, satu baris lubang kecil dipotong di setiap sisi obor, dan lubang pilot ini dapat menjaga api tetap menyala stabil. Setiap obor harus dilengkapi dengan perangkat akurat untuk mengontrol laju aliran propana dan udara. Rotameter atau pengukur aliran massa dapat digunakan.

2. Obor pada sumber penyulutan harus ditempatkan secara horizontal, berjarak (75±5) mm dari permukaan depan sampel kabel, (600±5) mm dari dasar ruang uji, dan simetris dengan sumbu tangga baja. Titik penyulutan obor harus berada di tengah antara dua anak tangga dari tangga baja dan berjarak setidaknya 500 mm dari ujung bawah spesimen.

Parameter Teknis:

1. Ukuran kotak uji adalah 1.000 (L) X2.000 (P) X4.000 (T) mm, dan bagian tengahnya diisi dengan bahan wol mineral.

2. Bagian bawah kotak berjarak 150 mm dari dinding depan, dan terdapat ruang masuk udara seluas 800 (L)X400 (P)mm.

3. Ruang pembuangan atas berukuran 300 (L) X 1.000 (P) mm.

4. Ukuran tangga baja tahan karat lebar 500 (L) X3.500 (T), 1 buah.

5. Ukuran tangga baja standar 800 (L) X3.500 (T), 1 buah.

6. 2 unit perangkat pembakar propana standar.

7. 2 unit perangkat pencampur gas venturi.

8. Pengukur tekanan dan katup pereduksi tekanan dapat menyesuaikan tekanan propana dan udara menjadi 0,1Mpa.

9. Rotameter menyesuaikan dan mengatur laju aliran gas.

10. Kotak menyediakan tangga baja dan pagar, yang memudahkan pengguna untuk mendeteksi di bagian atas.

11. Dilengkapi dengan katup bola untuk menutup sumber udara secara manual.

12. Mengatur waktu pengujian pembakaran secara otomatis, dan memutus sumber gas secara otomatis pada saat itu.

13. Termokopel pada dinding bagian dalam kotak dapat menampilkan suhu internal kotak.

14. Dimensi kotak pembakaran: 1120 (L) X2195 (P) X5077 (T) mm.

15. Dimensi kotak kontrol: 1280 (L) X770 (P) X1200 (T) mm.

16. Catu daya: AC 220V, 50/60Hz, 2A.

17. Sumber udara: propana, udara (disediakan oleh pelanggan).

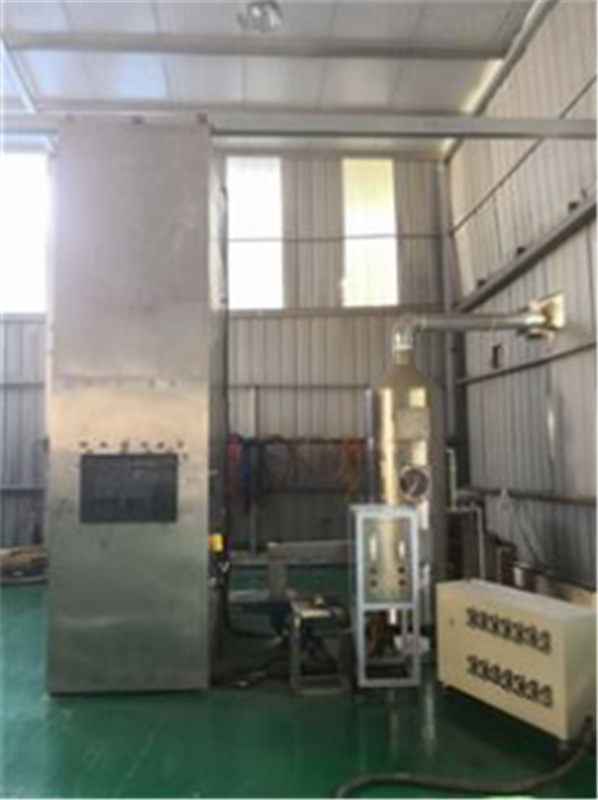

Menara Pembuangan Asap:

Terutama digunakan untuk menghasilkan gas buang dalam proses eksperimental, dan gas yang dibuang setelah diproses oleh menara pembuangan asap memenuhi persyaratan perlindungan lingkungan.

Bahan: Seluruh badan scrubber terbuat dari bahan PP, tidak ada komponen logam dalam sistem, dan memiliki ketahanan asam dan alkali serta ketahanan korosi yang sangat tinggi;

Lapisan Cairan Sirkulasi: Dapat diisi dengan air keran, juga dapat diisi dengan cairan pencuci, efek cairan pencuci lebih baik, untuk mencegah limbah yang dibuang merusak bagian bawah menara pencuci;

Lapisan Udara: Gas buang yang dikeluarkan dalam proses produksi atau eksperimental yang perlu diolah, dan lapisan udara terhubung dengan saluran masuk udara untuk memungkinkan limbah masuk ke lapisan udara;

Lapisan Pengisi: Bahan pengisi scrubber terbuat dari bola berlubang tipe bulu babi PP, yang berbentuk seperti TELLERTT bergigi banyak, dan terdapat jendela di permukaan lapisan pengisi, yang memudahkan pembersihan bola di lapisan pengisi. Fungsi utama lapisan pengisi adalah untuk menyebarkan gas buang di lapisan udara dan menjadikannya limbah yang tersebar, sehingga gas buang dapat dibersihkan sepenuhnya di lapisan semprotan air;

Lapisan Semprotan Air: Kepala semprotan di lapisan semprotan air mengadopsi kepala semprotan putar PP 120 derajat tanpa penyumbatan, mencakup 95% area, dan lapisan semprotan air memiliki jendela independen untuk memudahkan pemeriksaan kondisi kerja kepala semprotan;

Lapisan Anti-Kabut: Dapat secara efektif menyaring kotoran di udara, dan pada saat yang sama, juga dapat mencegah kristal kabut air dalam gas buang merusak dinding bagian dalam scrubber;

Pompa Sirkulasi: Pompa sirkulasi membuat cairan di lapisan cairan sirkulasi melalui kepala semprotan untuk menghemat air.

Dimensi: 1500 (L) × 1000 (P) × 3000 (T) mm;

Catu daya: AC 380V tiga fasa, 50/60Hz, 10A.
