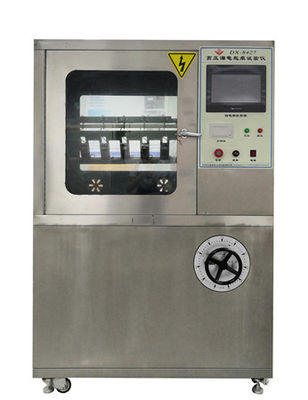

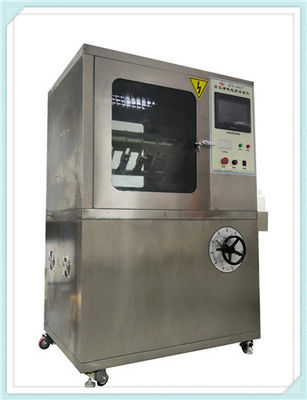

Mesin Uji Pelacakan dan Erosi Tegangan Tinggi IEC60587 dengan Spesimen Bidang Miring

Mesin Uji Pelacakan dan Erosi Tegangan Tinggi

1,SCakupan aplikasi:

Terutama cocok untuk menguji ketahanan produk listrik dan elektronik, peralatan rumah tangga, dan materialnya terhadap jejak listrik dan korosi, mensimulasikan penggunaan polutan cair dan spesimen permukaan miring pada frekuensi daya (48Hz -62Hz). Mengevaluasi tingkat ketahanan material isolasi listrik yang digunakan dalam kondisi lingkungan yang keras melalui pengukuran ketahanan terhadap elektrifikasi dan korosi.. Di bawah pengaruh kelembaban dan kotoran dalam produk listrik, kebocoran isolasi dapat terjadi antara bagian bermuatan dengan polaritas berbeda atau antara bagian bermuatan dan logam yang dibumikan. Busur yang dihasilkan dapat menyebabkan kerusakan, korsleting, atau erosi material akibat pelepasan muatan, dan bahkan menyebabkan kebakaran. Penguji ini adalah uji destruktif yang mensimulasikan situasi di atas pada material isolasi, digunakan untuk mengukur dan mengevaluasi ketahanan relatif terhadap kebocoran dan penandaan isolator di bawah aksi medan listrik dan air yang mengandung kotoran pada tegangan tertentu. Sangat cocok untuk material isolasi listrik padat dan produknya dalam produk listrik dan elektronik, peralatan rumah tangga, seperti soket relai, penutup sakelar konversi, kontaktor, dll.

2, Sesuai dengan standar:

Sesuai dengan persyaratan IEC60587-2022, ASTMD2303.

3. Parameter teknis:

Elektroda: Bahan tebal 0,5mm: baja tahan karat;

Jarak antara elektroda atas dan bawah: 50,0mm ± 0,1;

Tegangan uji: 100V-6000V dapat disesuaikan tanpa langkah;

Regulator tegangan: Output: dapat disesuaikan dari 0～250V, dengan kapasitas 5KVA;

Ketika arus sirkuit adalah 60mA, putuskan output tegangan;

Waktu uji: 6 jam;

Akurasi tetesan: 0,5%;

Stabilitas tegangan: ± 1%;

Regulator tegangan presisi tinggi: Output AC220V. Daya 6000W. Akurasi ± 1%;

Transformator uji: Kapasitas 5KVA. Tegangan output maksimum AC6000V (atau DC6000V opsional);

Deteksi jejak: Sesuai dengan standar GB/T6553-2003/4.1.2, terapkan tegangan (2,5kV, 3 5kV dan 4,5kV), dan teteskan cairan yang terkontaminasi pada laju aliran tertentu. Jika arus di bawah 60mA selama 6 jam tanpa mengalir, itu dianggap lulus;

Perangkat tetesan: menggunakan pompa peristaltik presisi Ralph, dengan rentang aliran 0,00185-20 mililiter per menit, kecepatan kerja 0,1-50 putaran per menit, dan kesalahan akurasi aliran kurang dari 0,5%;

Tegangan output: AC/DC (dapat dialihkan)

Casing: Terbuat dari baja tahan karat SUS304 (permukaan disikat);

Tangki limbah terbuat dari baja tahan karat 316 dan dilengkapi dengan perangkat penyegelan.

Volume adalah 0,56m3, volume studio: 900L * 650W * 950H (mm);

Dimensi instrumen: 1200L * 750W * 1800H (mm), panjang 750 * lebar 1180 * tinggi 1760mm, kotak kayu 890 * 1320 * 1900

Berat: sekitar 200KG

Perangkat kontrol: Mengadopsi kontrol PLC + kontrol layar sentuh Taiwan Weinview, kontrol presisi, operasi sederhana, desain sepenuhnya manusiawi, pembuatan laporan otomatis setelah pengujian, dan printer termal panel dapat mencetak hasil pengujian secara tepat waktu;

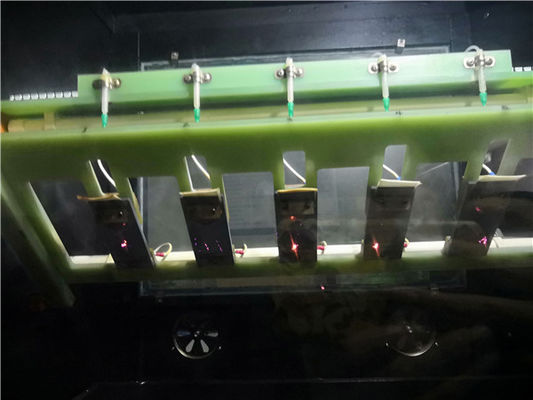

Jumlah grup uji: Lima grup (selama pengujian, satu pompa mengontrol satu grup tetesan, dan proses pengujian tidak saling memengaruhi, yang tidak umum terlihat di pasaran karena satu pompa mengontrol lima grup) (dapat diuji secara terpisah atau bersamaan)
