Mesin pengujian resistensi busur

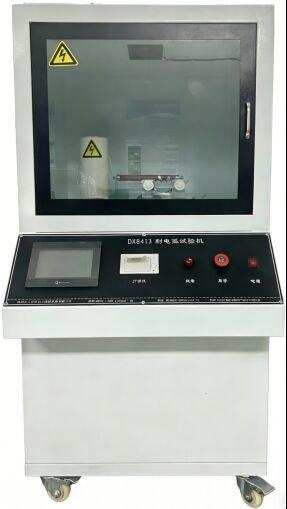

DX8413 Mesin pengujian resistensi busur

Terutama berlaku untuk:

GB/T1411-2002 Uji ketahanan terhadap tegangan tinggi dan pelepasan busur arus rendah dari bahan isolasi padat kering.

Kepatuhan terhadap standar: Penguji ini dirancang dan diproduksi sesuai dengan GB1411, IPC650, IEC 61621, ASTMD495, dan sesuai dengan metode pengujian seperti JEC 149 dan UL 746A.

Pendahuluan singkat tentang prinsip pengujian:

Dalam kondisi uji yang ditentukan (menggunakan elektroda khusus dan program peningkatan tegangan/arus),tegangan tinggi diterapkan pada permukaan material untuk menginduksi debit busur intermiten atau terus menerus. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)Instrumen mencatat waktu yang telah berlalu (dalam detik) dari awal uji sampai bahan gagal.Waktu ini disebut sebagai waktu resistensi busur bahan dan berfungsi sebagai indikator inti untuk mengevaluasi kinerjanya.

Lingkup penerapan:

Penilaian kinerja resistensi busur dari bahan isolasi listrik seperti plastik, perekat resin, dan cat isolasi yang digunakan dalam industri seperti motor, peralatan,dan peralatan rumah tangga terutama berlaku untuk pengujian kinerja resistensi busur dari bahan isolasi padat seperti plastik, film, resin, mica, keramik, kaca, minyak isolasi, cat isolasi, kardus, dan media lainnya.

Fitur: Mesin pengujian resistansi busur mengadopsi kontrol komputer, dan kurva pengujian dapat diamati secara online selama proses pengujian; Secara otomatis menyimpan kondisi pengujian dan data hasil pengujian,dan dapat mengakses, menampilkan, dan mencetak

Prinsip percobaan: Digunakan untuk menguji ketahanan busur dari bahan isolasi padat; Bahan yang akan diuji akan terkena tegangan tinggi,secara bertahap meningkatkan lingkungan arus kecil sampai saluran konduktif yang stabil terbentuk di permukaan materialWaktu ini adalah waktu resistensi busur dari material.

Persyaratan teknis utama:

1. tegangan masukan: AC 220 V

2. Tegangan keluar: AC 0-20 KV;

3Kapasitas listrik: 1,5 KVA

4Metode pengujian: busur intermiten, busur terus menerus

5. arus uji: 10MA-20MA-30MA-40MA opsional

6Kesalahan kontrol tegangan uji: ≤ 1%

7. Kesalahan waktu arc on/off: <5ms

8. Tegangan uji terus diatur: 0-20 KV

9Keakuratan kontrol arus: ± 10%

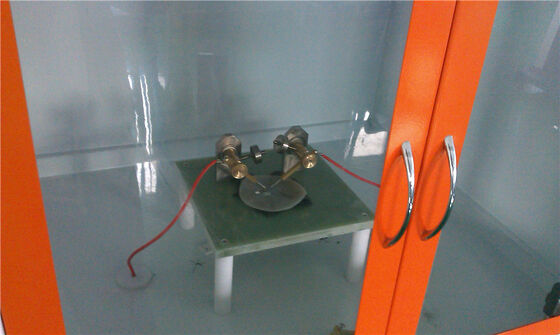

10Spesifikasi elektroda: elektroda pelat stainless steel 25,4mm * 12,7mm * 0,15mm

Elektron baja tungsten 56mm * 7mm * 30mm

Sudut konfigurasi elektroda 110 derajat

Sudut antara elektroda dan bidang horizontal adalah 35 derajat

Berat elektroda: 50G

11Langkah-langkah keamanan:

(1) Perlindungan atas tegangan

(2) Perlindungan atas arus

(3) Perlindungan sirkuit pendek

(4) Perlindungan pembukaan pintu keamanan

(5) Perlindungan terhadap kesalahan operasi perangkat lunak

12Dimensi eksternal: 800 panjang × lebar 700 × 1350mm tinggi

Konfigurasi utama:

Host uji: satu unit

Generator tegangan tinggi 20000 volt: satu unit

Perangkat regulasi tegangan microcomputer otomatis penuh: satu set (modus port serial)

Perangkat transmisi tipe isolasi pengambilalihan tegangan dan pengambilalihan arus:satu set

Elektrod uji: dua set

current release rod:one (jenis resin)

Perangkat lunak pengukuran dan kontrol antariksa komputer: satu set

Komputer: satu set

Printer inkjet warna bermerek: satu set

CD program: satu set

Manual pengguna produk:satu salinan

Sertifikat verifikasi metrologi:satu salinan

Sertifikat kesesuaian: satu salinan

Alat acak: satu set
