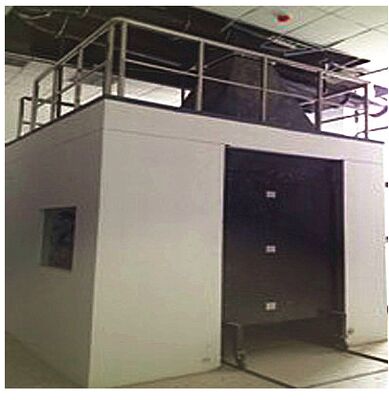

Penguji pembakaran tunggal untuk bahan atau produk bangunan

Prinsip pengujian

Tempatkan sampel dalam nyala api difusi 30-kw. Gas pembakaran dikumpulkan oleh tudung knalpot untuk dianalisis. Melalui analisis gas, laju pelepasan panas sampel dapat dihitung berdasarkan penipisan oksigen.

Pembentukan asap dievaluasi dengan mengukur atenuasi berkas cahaya yang disebabkan oleh asap di dalam pipa knalpot. Amati perilaku pembakaran sampel untuk memahami penyebaran api dan penampilan partikel dan tetesan pembakaran.

1,Ruang lingkup yang berlaku:

Metode yang digunakan untuk menentukan kinerja respons api dari bahan atau produk bangunan (tidak termasuk bahan dan produk paving yang ditentukan dalam Resolusi EC 2000/147/EC) dalam uji pembakaran unit tunggal (SBI).

2,Sesuai dengan standar:

Sesuai dengan persyaratan standar GB/T 20284-2006 "Uji Pembakaran Tubuh Tunggal untuk Bahan atau Produk Bangunan" dan standar uji EN13823 "Metode Uji Pembakaran Tubuh Tunggal (SBI)".

3, Parameter kinerja:

Peralatan tersebut meliputi ruang uji pembakaran, ruang kontrol, kereta kecil, pipa pembuangan asap, perangkat pengumpulan dan analisis data, dan perangkat kontrol pasokan gas.

• Ruang uji pembakaran: L3000×W3000×H2400 (MM), dengan tudung pengumpul dan pipa pembuangan asap yang terhubung ke saluran pipa pengambilan sampel di bagian atas ruangan, dan ruang untuk masuk dan keluar udara alami di bawah kereta kecil. Selama percobaan, panas yang dilepaskan oleh pembakaran sampel dan produk pembakaran harus dikeluarkan dari pipa knalpot dan dibangun dengan dinding bata.
• Sumber pengapian adalah pembakar kotak pasir sudut kanan propana 31KW yang ditempatkan di sudut vertikal kereta kecil (dengan panjang sisi 250mm dan tinggi 80mm).
• Area pengambilan sampel komprehensif diatur di saluran pembuangan asap untuk menempatkan sensor dan pipa pengambilan sampel.
• Kecepatan pembuangan asap: 0,50 m³/s hingga 0,65m³/s.
• Pengukuran suhu lingkungan dalam ruangan: termokopel lapis baja tipe K dengan diameter 1mm, uji tekanan lingkungan: ± 200Pa.
• Pengukuran suhu saluran pembuangan: termokopel lapis baja berbentuk K impor dengan diameter 0,5.
• Akurasi pengukuran suhu: 0,5 ℃.
• Sensor tekanan presisi tinggi untuk saluran pembuangan asap, dengan akurasi ± 2Pa
• Akurasi sistem perekaman waktu: 0,1s.
• Waktu pengujian: 1-30 menit dapat diatur.
• Sistem pengukuran kepadatan asap, mampu mengukur kepadatan asap selama proses pengujian.
• Penganalisis gas dan komponen kunci semuanya diimpor asli.
• Dilengkapi dengan komputer tertanam dan layar LCD 8,4 inci, dengan opsi antarmuka komunikasi TCP/IP dan RS-232 ganda
• Pengukuran oksigen: Rentang pengukuran: 0-25%
• Output sinyal: 4-20mA;
• Waktu respons T90: ≤ 2S;
• Suhu lingkungan: 0-45℃;
• Kelembaban relatif:<90% (tidak ada kondensasi);
• Linearitas:<±0,1% O2;
• Hanyutan nol: 0,05% O2 (satu minggu);
• Keterulangan:<± 0,02% O2;
• Pengukuran karbon dioksida (CO2):
• Rentang pengukuran: 0-10%
• Keterulangan:＜±1% Struktur internal kabinet kontrol
• Hanyutan nol:≤2%/minggu
• Hanyutan rentang:≤2%/minggu
• Penyimpangan linier:＜±1%
• Waktu respons: T90≤2 s
• Sistem pengumpulan data dapat mengumpulkan dan merekam data eksperimen seperti konsentrasi oksigen, konsentrasi karbon monoksida, suhu, kepadatan asap, laju pelepasan panas, laju kehilangan massa, dll., yang dapat disimpan.

Laporan pengujian

Laporan tersebut berisi informasi tentang sampel pengujian dan hasil pengujian. Daftar hasil pengujian adalah sebagai berikut

●Figra, laju pertumbuhan api yang dihitung berdasarkan panas yang dilepaskan selama periode paparan [watt per detik].

●THR, total panas yang dilepaskan selama periode penilaian [megajoule].

●TSP, total produksi asap selama periode penilaian [m2].

●SMOGRA, laju pertumbuhan asap berdasarkan volume produksi asap [m2/s2].

●LFS, apakah penyebaran api lateral ke ujung sayap panjang telah diamati

● Apakah ada tetesan yang terbakar telah diamati

Laporan pengujian juga mencakup ilustrasi pengukuran subjek selama proses pengujian, serta gambar sampel pengujian sebelum dan sesudah pengujian.
